dji A3

CHT
A3 / A3 Pro
快速入門指南
12
©
2017 DJI All Rights Reserved.
GPS-Compass Pro 模組
1. GPS-Compass Pro 指示燈
指示模組當前狀態和冗置系統狀態 (A3 Pro)
2. GPS-Compass Pro 安裝標記
指向航拍機機頭方向
3. CAN1 擴充接頭
CAN Bus 擴充接頭 (RTK GPS)

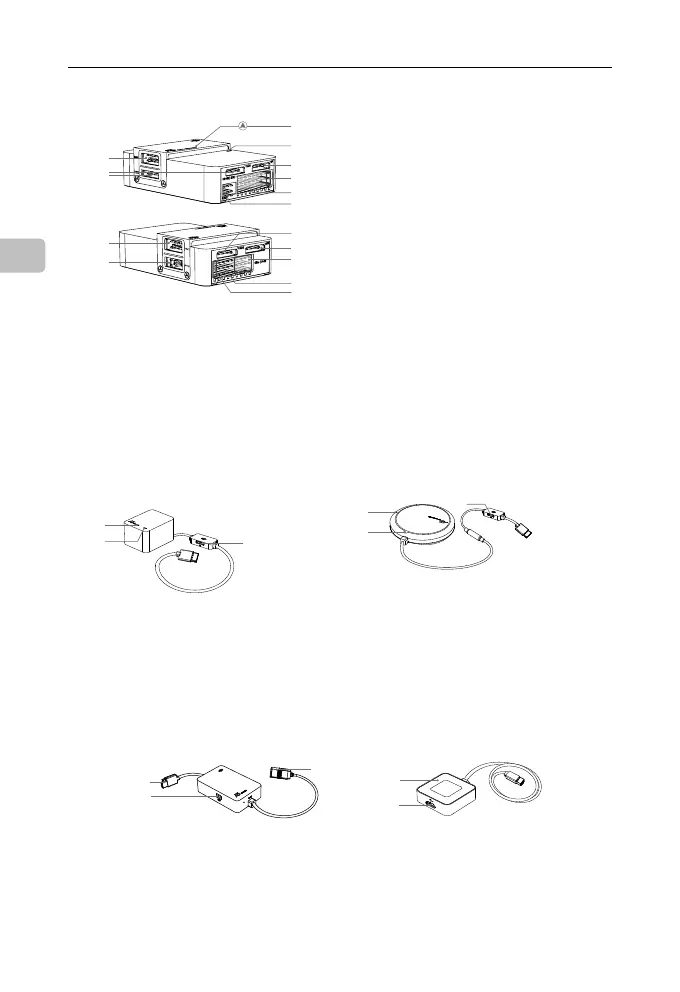

模組及連接埠說明
1. IMU1
IMU Pro 接頭
2. CAN1
CAN Bus 接頭
(GPS-Compass Pro / RTK GPS)
3. 飛行控制器安裝標記
飛行控制器安裝標記
4. FC 指示燈
指示模組當前狀態和冗置系統狀態 (A3 Pro)
5. RF
接收器接頭 (DJI Lightbridge 2)
6. iESC
DJI Smart ESC 接頭
7. M1-M8
M1-M8 電控 PWM 接頭
8. LED
LED 模組接頭
9. IMU2
IMU Pro 接頭
10. PMU
PMU 模組 (9V 3A) 接頭
11. CAN2
CAN Bus 接頭 (SDK)
12. API
串列通信接頭 (SDK)
13. F5-F8
多功能 PWM 輸入 / 輸出接頭
14. F1-F4
多功能 PWM 輸出接頭
15. SBus
接收器接頭 (S-Bus / DJI DR16)
飛行控制器 (FC)
IMU Pro 模組
1. IMU Pro 安裝標記
IMU Pro 安裝標記
2. IMU Pro 指示燈
指示模組當前狀態和冗置系統狀態 (A3 Pro)
3. CAN1 GPS 接頭
用於連接 GPS-Compass Pro 模組
LED 模組
1. 飛行狀態指示燈
指示飛行控制系統狀態
2. Micro USB
飛行控制系統偵錯接頭
1
3
2
PMU 模組
1. 9V 3A
連接飛行控制器進行供電
2. iBAT
預留
3. 3S-12S
鋰聚合物電池接頭
1
3
2
1
2
1
2
3
9
10
12
11
13
14
15
4
5
6
7
8
3
1
2
