dji A3

A3
/
A3 Pro
빠른 시작 가이드
KR
20
©
2017 DJI All Rights Reserved.
IMU Pro 모듈
1. 방향 화살표
IMU Pro 방향 화살표 .
2. 상태 표시기
IMU Pro 모듈과 3 중 모듈식 다중화 시스템의 상태를 나타냅니다 .
3. CAN1 GPS 포트
GPS-Compass Pro 모듈과 통신합니다 .
LED 모듈
1. 비행 상태 표시기
비행 제어 시스템의 상태를 나타냅니다 .
2. Micro USB 포트
DJI Assistant 를 통해 A3 또는 A3 Pro 를 구성하고 업그레
이드하는 데 사용됩니다 .
GPS-Compass Pro 모듈
1. 상태 표시기
GPS-Compass Pro 모듈과 3 중 모듈식 다중화 시스템의 상
태를 나타냅니다 .
2. 방향 화살표
GPS-Compass Pro 모듈에는 항공기 기수를 가리키는 화살
표가 부착되어 있습니다 .
3. 확장 CAN1 포트
DJI CAN 버스 전용 포트입니다 . DJI 장치 ( 예 : 실시간 이
동 측량 (RTK) GPS 시스템 ) 와 통신합니다 .

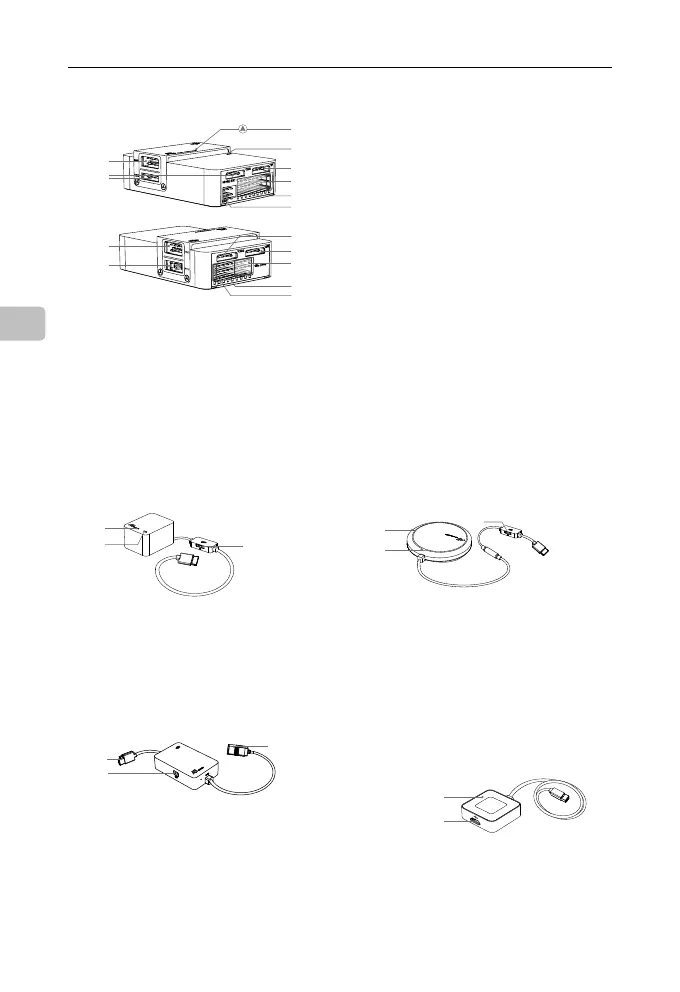

부품
1. IMU1 포트
IMU Pro 모듈과 통신합니다 .
2. CAN1 포트
DJI CAN 버스 전용 포트입니다 . A3 GPS-Compass Pro 또는
기타 DJI 장치 ( 예 : 실시간 이동 측량 (RTK) GPS 시스템 ) 와
통신합니다 .
3. 방향 화살표
방향 화살표 .
4. 상태 표시기
비행 컨트롤러와 3 중 모듈식 다중화 시스템의 상태를 나타냅
니다 .
5. RF 포트
DJI Lightbridge 2 수신기와 통신합니다 .
6. iESC 포트
DJI 지능형 ESC 와 통신합니다 .
7. M1-M8 핀
각 모터에 대응하는 ESC PWM 포트에 연결합니다 .
8. LED 포트
LED 모듈과 통신합니다 .
9. IMU2 포트
IMU Pro 모듈과 통신합니다 .
10. PMU 포트
PMU 에서 전원을 공급받습니다 .
11. CAN2
SDK 장치와 통신합니다 .
12. API 포트
SDK 장치와 통신합니다 .
13. F5-F8 핀
다기능 PWM I/O 포트입니다 .
14. F1-F4 핀
다기능 PWM 출력 포트입니다 .
15. S 버스 포트
DJI DR16 또는 S 버스 수신기와 통신합니다 .
비행 컨트롤러
1
3
2
1
3
2
PMU 모듈
1. 전원 포트 (9V 3A)
전원 공급을 위해 비행 컨트롤러에 연결됩니다 .
2. iBAT
예약 포트 .
3. 3S-12S
LiPo 배터리에서 전원을 공급받습니다 .
1
2
1
2
3
9
10
12
11
13
14
15
4
5
6
7
8
3
1
2
