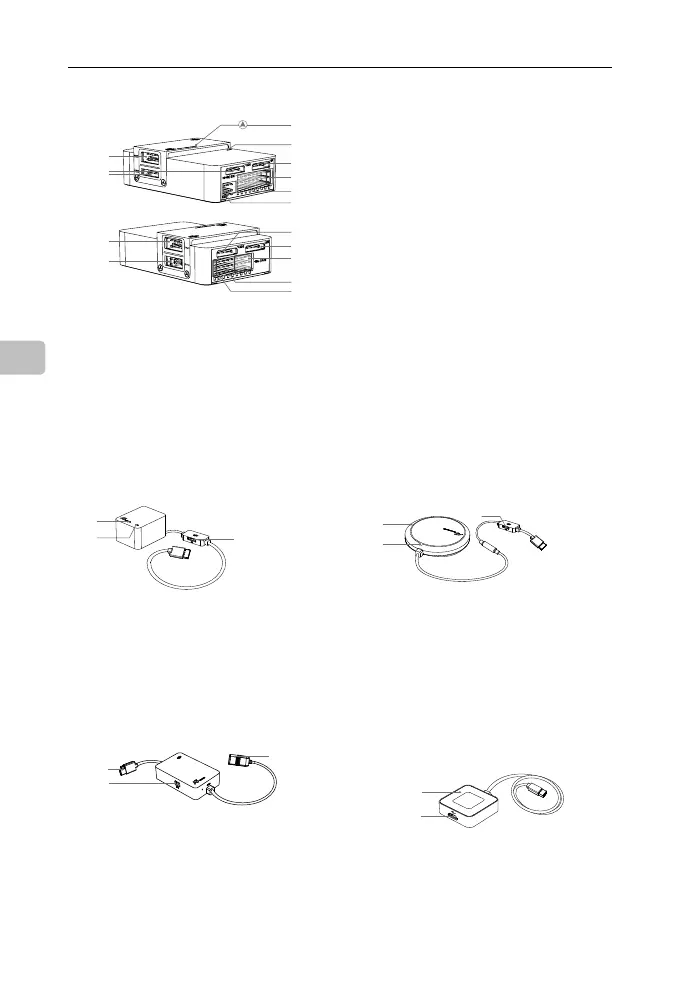

IMU Pro-Modul
1. Ausrichtungspfeil
Das IMU Pro-Modul ausrichtungspfeil.
2. Statusleuchte
Zeigt den Status des IMU Pro-Moduls und des
dreifachen modularen Redundanzsystems an.
3. CAN1-GPS-Anschluss
Kommuniziert mit dem GPS-Kompass-Pro-Modul.
LED-Modul
1. Statusleuchte des Fluggeräts
Zeigt den Status des Flugsteuerungssystems an.
2. Micro-USB-Anschluss
Wird zur Konguration oder Erweiterung des A3 oder
A3 Pro über den DJI Assistant verwendet.
GPS-Compass-Pro-Modul
1. Statusleuchte
Zeigt den Status des GPS-Kompass-Pro-Moduls und des
dreifachen modularen Redundanzsystems an.
2. Ausrichtungspfeil
Das GPS-Compass-Pro-Modul sollte so montiert werden,
dass die Pfeilspitze zur Nase des Fluggeräts zeigt.
3. Erweiterter CAN1-Anschluss
Spezieller DJI-CAN-Bus-Anschluss. Kommuniziert mit DJI-
Geräten (z. B. dem Echtzeitkinematik (RTK)-GPS-System).
Teile
1. IMU1-Anschluss
Kommuniziert mit dem IMU Pro-Modul.
2. CAN1-Anschluss
Spezieller DJI-CAN-Bus-Anschluss. Kommuniziert mit dem
A3 GPS-Compass Pro oder anderen DJI-Geräten (z. B. dem
Echtzeitkinematik-(RTK)-GPS-System).
3. Ausrichtungspfeil
Ausrichtungspfeil.
4. Statusleuchte
Zeigt den Status des Flugsteuerungssystems und des
dreifachen modularen Redundanzsystems an.
5. RF-Anschluss
Kommuniziert mit dem Empfänger des DJI Lightbridge 2.
6. iESC-Anschluss
Kommuniziert mit dem DJI Intelligent ESC.
7. M1-M8-Stecker
Verbinden den entsprechenden ESC-PWM-Anschluss für
jeden Monitor.
8. LED-Anschluss
Kommuniziert mit dem LED-Modul.
9. IMU2-Anschluss
Kommuniziert mit dem IMU Pro-Modul.
10. PMU-Anschluss
Bezieht Strom von der PMU.
11. CAN2
Kommuniziert mit SDK-Geräten.
12. API-Anschluss
Kommuniziert mit SDK-Geräten.
13. F5-F8-Stecker
Multifunktions-PWM-I/O-Anschlüsse.
14. F1-F4-Stecker
Multifunktions-PWM-Ausgang.
15. S-Bus-Anschluss
Kommuniziert mit dem DJI DR16 oder S-Bus-Empfänger.
Flugsteuerung
1
3
2
1
3
2
PMU-Modul
1. Stromanschluss (9 V, 3 A)
Wird zur Stromversorgung an den Flugcontroller angeschlossen.
2. iBAT
Reservierter Anschluss.
3. 3S-12S
Bezieht Strom von von der LiPo-Akku.
1
2
1
2
3
9
10
12
11
13
14
