Module IMU Pro
1. Flèche d'orientation
Le èche d'orientation.
2. Voyant d'état
Indique l'état du module IMU Pro et du système de triple
redondance modulaire.
3. Port GPS CAN1
Communique avec le module GPS-Compass Pro.
Module LED
1. Voyant d'état de vol
Indique l'état du système de contrôle de vol.
2. Port Micro-USB
Utilisé pour congurer et mettre à niveau le A3 ou A3 Pro
via DJI Assistant.
GPS-Compass Pro Module
1. Flèche d'orientation
Le module GPS-Compass Pro doit être monté avec la
èche pointée vers le nez de l'appareil.
2. Voyant d'état
Indique l'état du module GPS-Compass Pro et du
système de triple redondance modulaire.
3. Port CAN1 étendu
Port CAN-Bus dédié de DJI. Communique avec les
appareils DJI (par ex., le système GPS RTK (Real Time
Kinematic)).

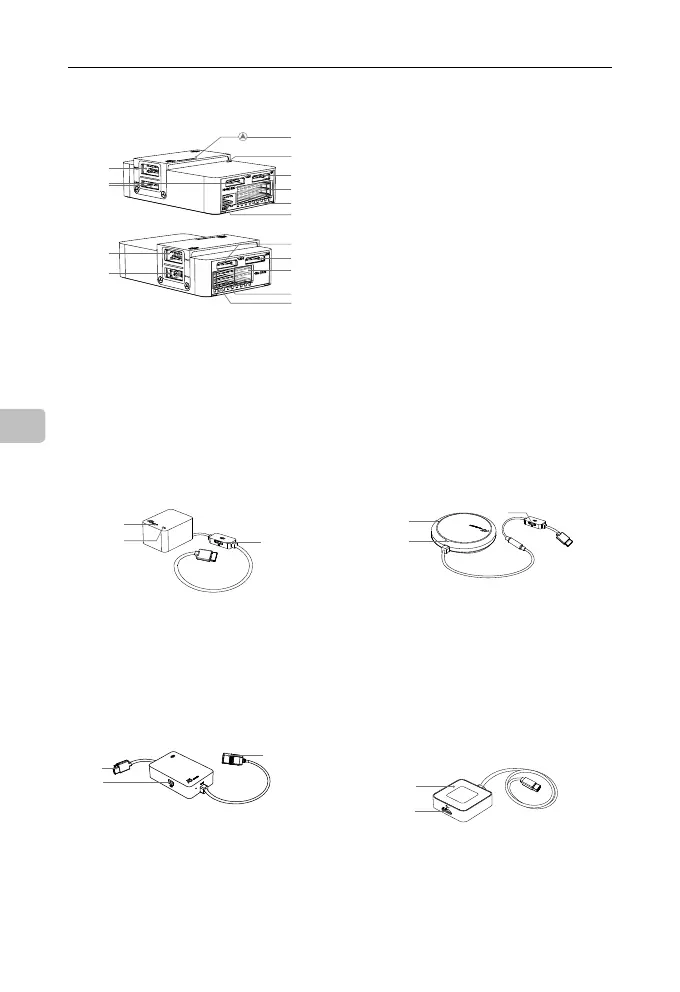

Éléments
Contrôleur de vol
1. Port IMU1
Communique avec le module IMU Pro.
2. Port CAN1
Port CAN-Bus dédié de DJI. Communique avec le A3 GPS-
Compass Pro ou d'autres appareils DJI (par ex., le système
GPS RTK (Real Time Kinematic)).
3. Flèche d'orientation
Le èche d'orientation.
4. Voyant d'état
Indique l'état du contrôleur de vol et du système de triple
redondance modulaire.
5. Port RF
Communique avec le récepteur Lightbridge 2 DJI.
6. Port iESC
Communique avec Intelligent ESC de DJI.
7. Broches M1-M8
Se connectent au port PWM du ESC correspondant à
chaque moteur.
8. Port LED
Communique avec le module LED.
9. Port IMU2
Communique avec le module IMU Pro.
10. Port PMU
Tire l'alimentation du PMU.
11. CAN2
Communique avec les appareils SDK.
12. Port API
Communique avec les appareils SDK.
13. Broches F5-F8
Ports d'entrée / de sortie PWM multifonctions.
14. Broches F1-F4
Ports de sortie PWM multifonctions.
15. Port S-Bus
Communique avec le récepteur DR16 ou S-Bus DJI.
1
3
2
1
3
2
Module PMU
1. Port d'alimentation (9 V 3 A)
Connecté au contrôleur de vol pour l'alimentation.
2. iBAT
Port réservé.
3. 3S-12S
Tire l'alimentation d'une batterie LiPo.
1
2
1
2
3
9
10
12
11
13
14
15
4
5
6
7
8
3
1
2
