dji A3

A3
/
A3 Pro
Guida di avvio rapido
IT
36
©
2017 DJI All Rights Reserved.

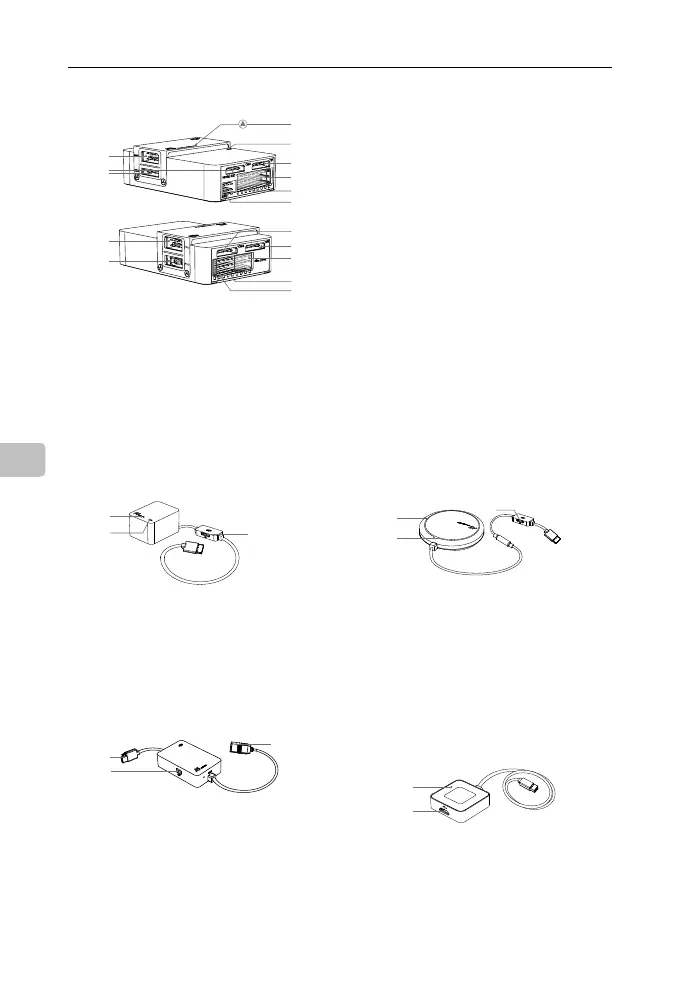

Modulo IMU Pro
1. Freccia di orientamento
Il freccia di orientamento.
2. Indicatore di stato
Indica lo stato del modulo IMU Pro e del sistema di tripla
ridondanza modulare.
3. Porta GPS CAN1
Comunica con il modulo GPS-Compass Pro.
Modulo LED
1. Indicatore di stato di volo
Indica lo stato del sistema di controllo di volo.
2. Porta micro-USB
Utilizzata per congurare e aggiornare la versione A3 o
A3 Pro tramite DJI Assistant.
Modulo GPS-Compass Pro
1. Indicatore di stato
Indica lo stato del modulo GPS-Compass Pro e del
sistema di tripla ridondanza modulare.
2. Freccia di orientamento
Il modulo GPS-Compass Pro deve essere montato con
la freccia rivolta verso il muso del velivolo.
3. Porta CAN1 estesa
Porta CAN-Bus DJI dedicata. Comunica con i dispositivi
DJI (ad esempio il sistema GPS Real Time Kinematic
(RTK)).
Parti
1. Porta IMU1
Comunica con il modulo IMU Pro.
2. Porta CAN1
Porta CAN-Bus DJI dedicata. Comunica con l'unità A3
GPS-Compass Pro o altri dispositivi DJI (ad esempio il
sistema GPS Real Time Kinematic (RTK)).
3. Freccia di orientamento
Il freccia di orientamento.
4. Indicatore di stato
Indica lo stato del sistema di controllo di volo e del sistema
di tripla ridondanza modulare.
5. Porta RF
Comunica con il ricevitore DJI Lightbridge 2.
6. Porta iESC
Comunica con il sistema DJI Intelligent ESC.
7. Pin M1 - M8
Collegare alla porta PWM ESC corrispondente per
ciascun motore.
8. Porta LED
Comunica con il modulo LED.
9. Porta IMU2
Comunica con il modulo IMU Pro.
10. Porta PMU
Riceve l’alimentazione dalla PMU.
11. CAN2
Comunica con i dispositivi SDK.
12. Porta API
Comunica con i dispositivi SDK.
13. Pin F5 - F8
Porte di I/O PWM multifunzione.
14. Pin F1 - F4
Porte di uscita PWM multifunzione.
15. Porta S-Bus
Comunica con il ricevitore DJI S-Bus o DR16.
Sistema di controllo di volo
1
3
2
1
3
2
Modulo PMU
1. Porta di alimentazione (9 V 3 A)
Collegata al sistema di controllo di volo per l’alimentazione.
2. iBAT
Porta nascosta.
3. 3S-12S
Riceve l'alimentazione proveniente dalla batteria LiPo.
1
2
1
2
3
9
10
12
11
13
14
15
4
5
6
7
8
3
1
2
