dji A3

NL
A3
/
A3 Pro
Snelstartgids
40
©
2017 DJI All Rights Reserved.
IMU Pro-module
1. Oriëntatiepijl
De oriëntatiepijl van de IMU Pro-module.
2. Statusindicator
Geeft de status weer van de IMU Pro-module en het
drievoudige modulaire redundantiesysteem.
3. CAN1 GPS-poort
Communiceert met de GPS-Kompas Pro-module.
LED-module
1. Vluchtstatusindicator
Geeft de status weer van het ight control system.
2. Micro-USB-poort
Gebruikt om de A3 of A3 Pro via DJI Assistant 2 te
congureren of upgraden.

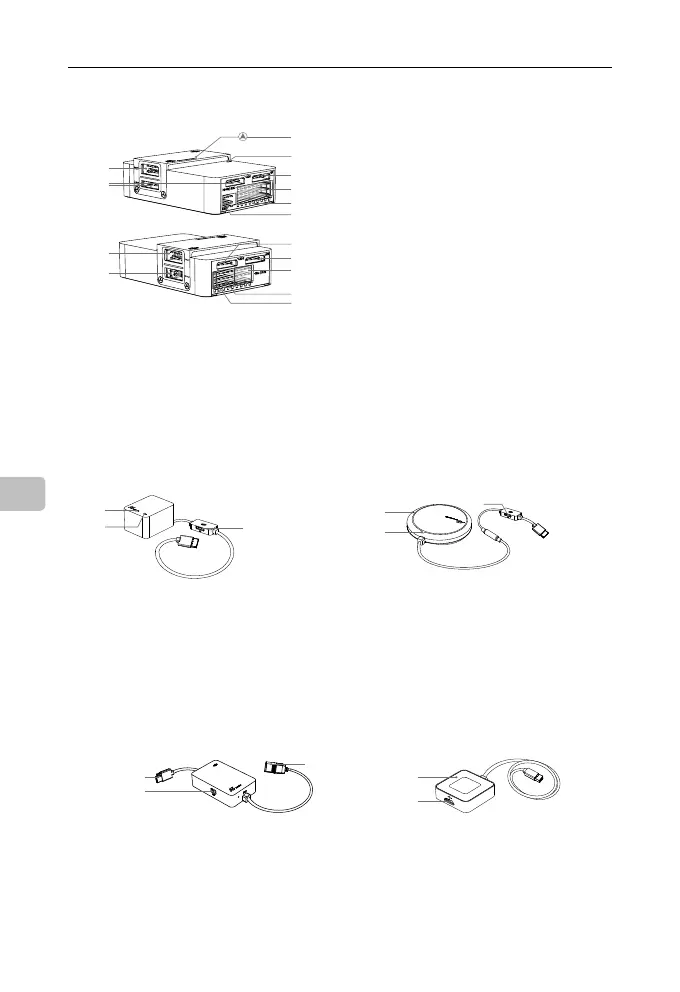

Onderdelen
Vluchtcontroller
1. IMU1-poort
Communiceert met de IMU Pro-module.
2. CAN1-poort
Specieke DJI CAN-Bus-poort. Communiceert met de
GPS-Kompas Pro-module of andere DJI-apparaten
(bijv. het Real Time Kinematic (RTK) GPS-systeem).
3. Oriëntatiepijl
De oriëntatiepijl van de vluchtcontroller.
4. Statusindicator
Geeft de status weer van de vluchtcontroller en het
drievoudige modulaire redundantiesysteem.
5. RF-poort
Communiceert met het luchtsysteem van de DJI
Lightbridge 2.
6. iESC-poort
Communiceert met de DJI Smart ESC.
7. M1-M8-pins
Maakt verbinding met de bijbehorende ESC PWM-poort
voor elke motor.
8. LED-poort
Communiceert met de LED-module.
9. IMU2-poort
Communiceert met de IMU Pro-module.
10. PMU-poort
Haalt voeding uit de PMU.
11. CAN2
Communiceert met een SDK-apparaat.
12. API-poort
Communiceert met een SDK-apparaat.
13. F5-F8-pins
Multifunctionele PWM I / O-poorten.
14. F1-F4-pins
Multifunctionele PWM-uitgangspoorten.
15. S-Bus-poort
Communiceert met een DJI DR16- of S-Bus-ontvanger.
GPS-Kompas Pro-module
1. Statusindicator
Geeft de status weer van de GPS-Kompas Pro-module
en het drievoudige modulaire redundantiesysteem.
2. Oriëntatiepijl
De GPS-Kompas Pro-module moet worden gemonteerd
met de pijl wijzend in de richting van de neus van het
luchtvaartuig.
3. Uitgebreide CAN1-poort
Specieke DJI CAN-Bus-poort. Communiceert met een
DJI-apparaat (bijv. het Real Time Kinematic (RTK) GPS-
systeem).
1
2
3
1
3
2
PMU-module
1. Voedingspoort (9 V, 3 A)
Voor voeding verbonden met de vluchtcontroller.
2. iBAT
Gereserveerde poort.
3. 3S-12S
Haalt voeding uit de LiPo-accu.
1
3
2
1
2
9
10
12
11
13
14
15
4
5
6
7
8
3
1
2
