Módulo IMU Pro
1. Seta de orientação
A seta de orientação do módulo IMU Pro.
2. Indicador de estado
Indica o estado do módulo IMU Pro e do sistema de tripla
redundância modular.
3. Porta CAN1 GPS
Comunica com o módulo GPS-Compass Pro.
Módulo LED
1. Indicador de estado de voo
Indica o estado de voo do sistema de controlo de voo.
2. Porta micro USB
Utilizada para configurar e atualizar o A3 ou A3 Pro
através do DJI Assistant 2.

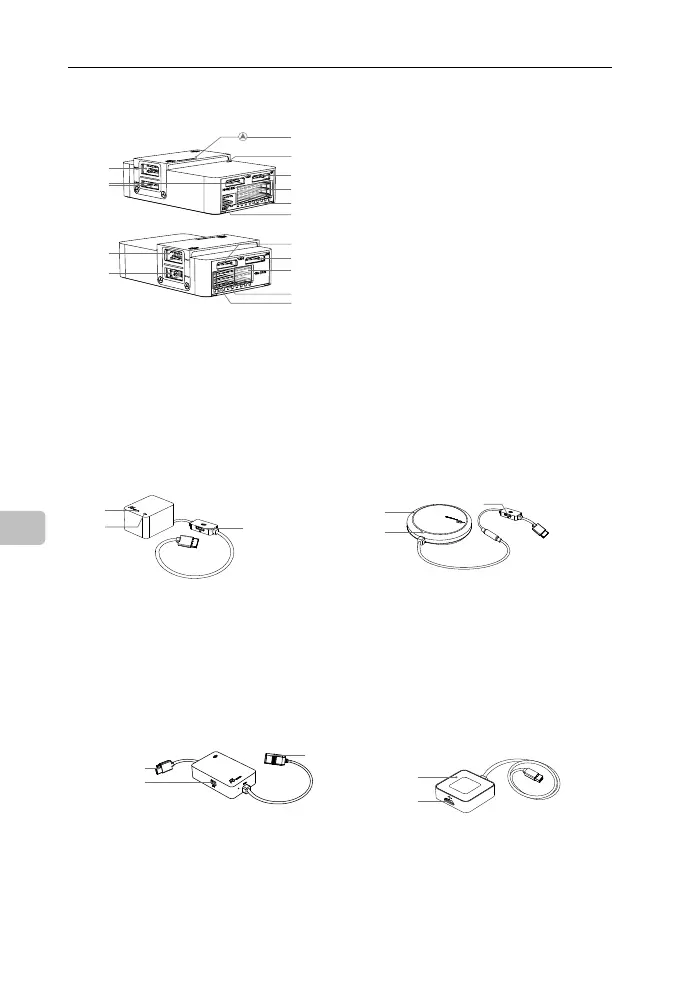

Peças
Controlador de voo
1. Porta IMU1
Comunica com o módulo IMU Pro.
2. Porta CAN1
Porta DJI CAN-Bus dedicada. Comunica com o
módulo GPS-Compass Pro ou com outros dispositivos da
DJI (por ex. sistema Real Time Kinematic (RTK) GPS).
3. Seta de orientação
A seta de orientação do controlador de voo.
4. Indicador de estado
Indica o estado do controlador de voo e do sistema de
tripla redundância modular.
5. Porta RF
Comunica com o DJI Lightbridge 2 Air System.
6. Porta iESC
Comunica com o DJI Smart ESC.
7. Pinos M1-M8
Liga-se à porta ESC PWM correspondente de cada
motor.
8. Porta LED
Comunica com o módulo LED.
9. Porta IMU2
Comunica com o módulo IMU Pro.
10. Porta PMU
Obtém energia a partir da PMU.
11. CAN2
Comunica com um dispositivo SDK.
12. Porta API
Comunica com um dispositivo SDK.
13. Pinos F5-F8
Portas PWM I / O multifunções.
14. Pinos F1-F4
Portas de saída PWM multifunções.
15. Porta S-Bus
Comunica com um DJI DR16 ou recetor S-Bus.
Módulo GPS-Compass Pro
1. Indicador de estado
Indica o estado do módulo GPS-Compass Pro e do
sistema de tripla redundância modular.
2. Seta de orientação
O módulo GPS-Compass Pro deve ser montado
com a seta virada para o nariz da aeronave.
3. Porta CAN1 alargada
Porta DJI CAN-Bus dedicada. Comunica com um
dispositivo DJI (por ex. com o sistema Real Time
Kinematic (RTK) GPS).
