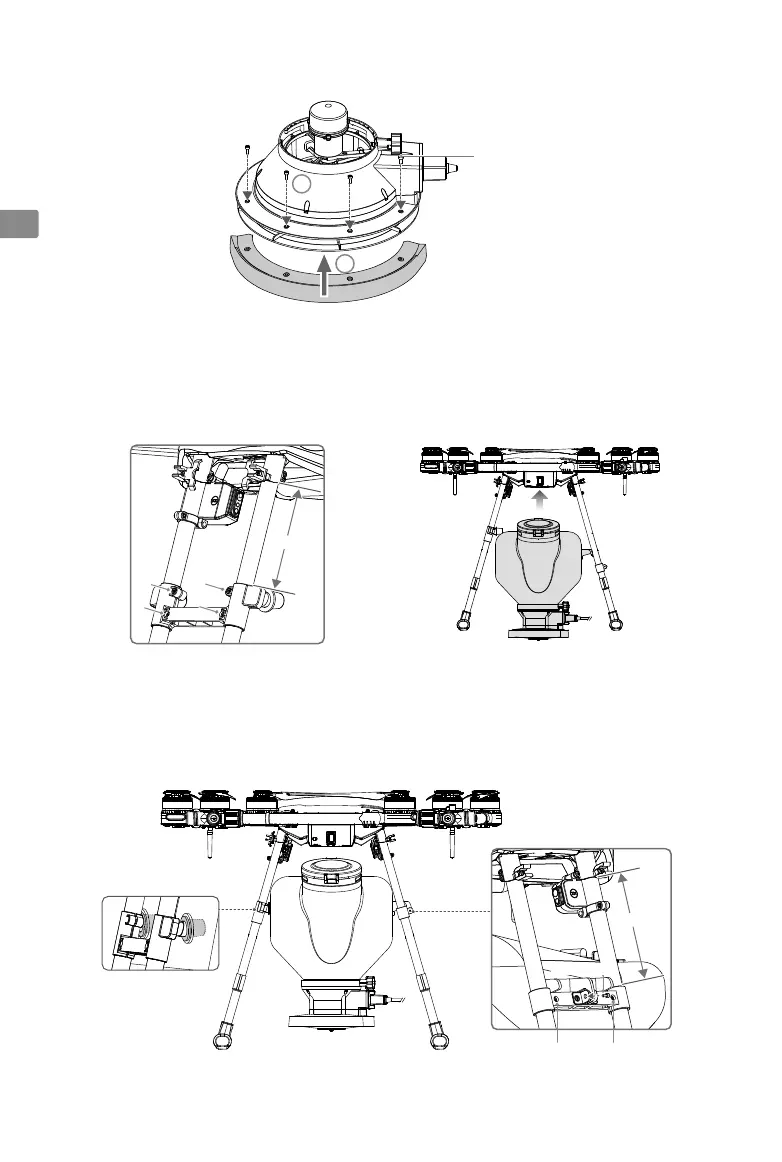

3. 安装播撒系统至飞行器：
a. 拧松左侧起落架上作业箱固定件的 4 颗 M3 螺丝，然后将其滑动至距离起落架安装位置
125 mm 处（如图），拧紧螺丝。
b. 使播撒作业箱加料口朝向机尾，托起作业箱。
M3
125 mm
2. 对于播撒系统 2.0，用户可选择安装挡板至播撒机，安装挡板后播撒系统将不会向飞行器后
方播撒物料。
5 cm
1
2
M3×8
c. 使左侧起落架上的作业箱固定件嵌入作业箱的安装孔。
d. 将右侧起落架上的固定件上滑至距离起落架安装位置 135 mm 处（如图），使作业箱右侧
的固定片与起落架上的安装孔对齐，拧紧 2 颗 M3×12 螺丝和 1 颗 M3×10 (Plus) 螺丝。
M3×12 M3×12
M3×10 (Plus)
135 mm
e. 将连接线插入飞行器底部的预留扩展接口 2（7 针）。
