DMG RAFFAELLO Installation Manual

D I S P L A Y
4
4,3" / 5"4,3" / 5"4,3" / 5"
PRG ADV
S2
S1
S3
TRIGGER
FAIL/RUN
POWER
SUPPLY
S4
LOP COP
12/24 Vdc
COP LIP/LOP
S1
S2
S3
CAR HERE
CUSTOM

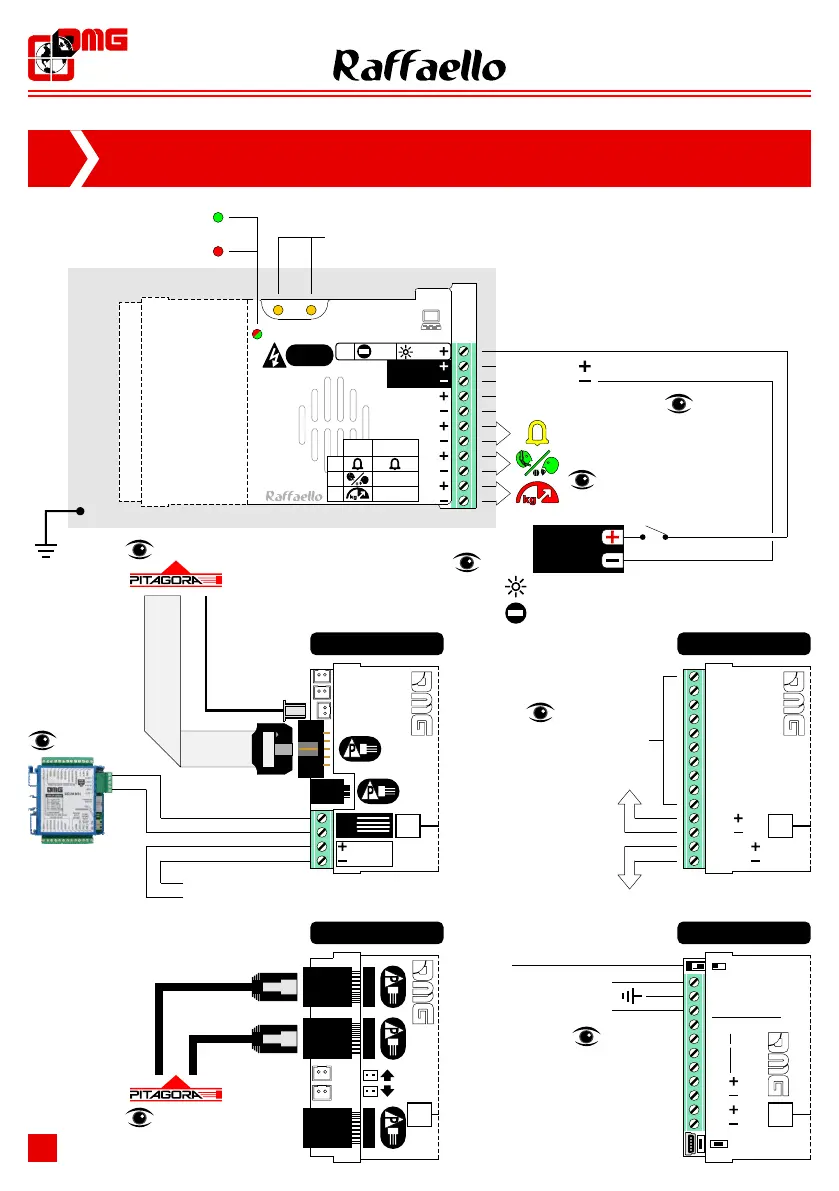

1
LAYOUT
Tasti di programmazione
Programming keys
12/24V DC
Alimentazione
Power supply
Emergency
power supply
Funzionamento regolare
Regular functioning
Contattare l'assistenza
Contact technical support
Trigger sintesi vocale/gong
Voice annunciator/gong trigger
Ingressi segnalazioni
Signals inputs
§ 3.8
§ 3.9
§ 3.8
Luce antipanico / Anti-panic light
Divieto di accesso / No entry
X01
PARALLEL INPUT
X02
X03
X04
X05
X06
X07
X08
X09
X10
UP
UP
DOWN
DOWN
1
Ingressi paralleli di posizione
Parallel position inputs
Ingressi frecce
Arrows inputs
§ 3.2-6
NEXT
DIR.
SERIAL
INPUT
LP
LM
4S4S4S
OUT UP
S
OUT DOWN
NEXT DIR.
§ 3.1.1/3
Frecce di prossima direzione
Next direction arrows
Encoder DEUM
§ 3.1.2/4
Linea seriale
precablata
Pre-wired
serial line
Frecce di prossima direzione
Next direction arrows
DK__SS00M DK__S100M
DK_RS_00M
P
IN OUT L-BDU
UP
DOWN
ARROWS OUTPUT
DK__SP00M
V3
V4
§ 3.1.1/3
Linea seriale
precablata
Pre-wired
serial line
CAN H
CAN L
§ 3.7
CAN/PULSE
INPUT
CANH
CANL
COM(-)
655
276
299
UP
UP
DW
DW
C
RST
ON
TERM.CAN
SHLD
Resistenza di terminazione
Termination resistor
DK__SC00M
