D I S P L A Y
4,3" / 5"4,3" / 5"4,3" / 5"
2.2

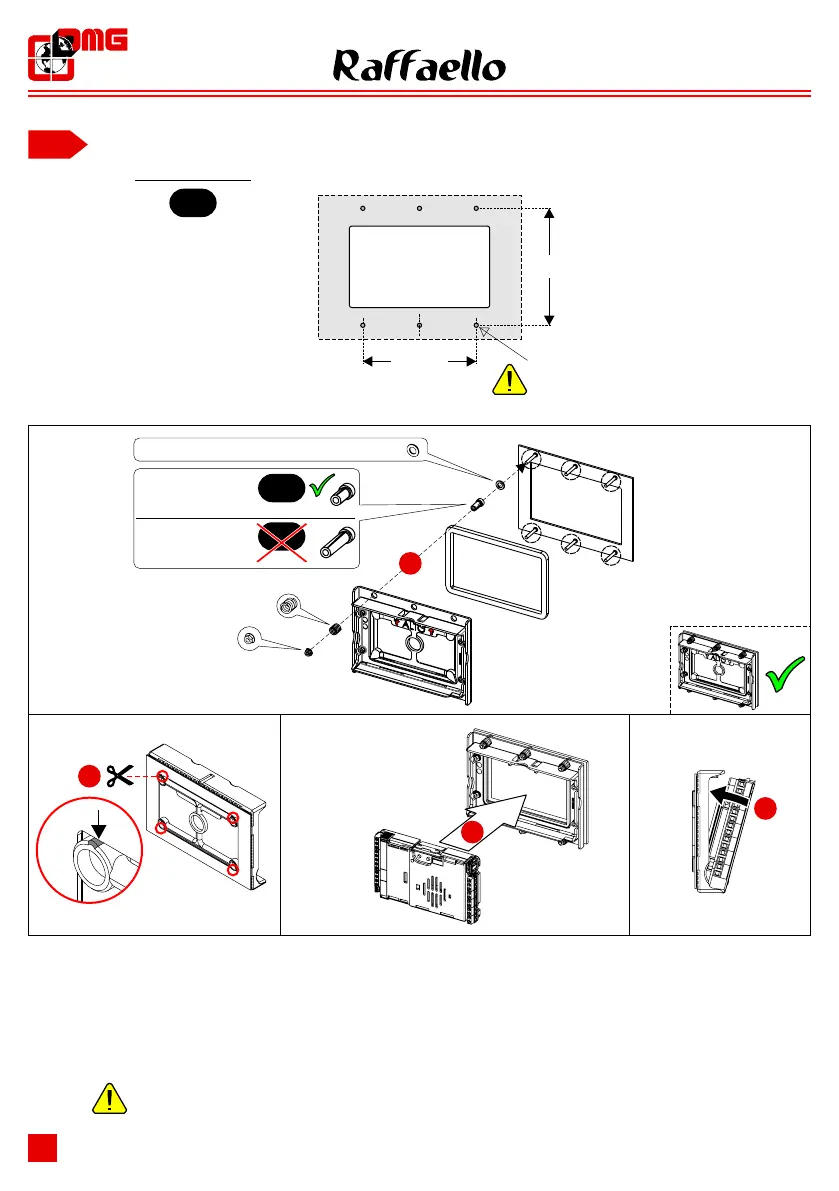

RAFFAELLO 4,3"
Con perni saldati su piastre 2÷3 mm
With studs on 2÷3 mm faceplate
Scasso piastra
Faceplate cut-out
110x68,5 mm - R 0,50
96 mm
90 mm
4,3"
Perni / Studs
M3x20
Vandal-Proof Version
81-71
class 2
In caso di sostituzione di display esistente verificare che la lunghezza dei perni corrisponda a quella
sopra indicata ed eventualmente accorciarli.
If you are replacing an existing position indicator, please verify that studs' length match the above
mentioned one; if not, please shorten them.
2
4x
3
4
Solo per piastre di 2mm / 2mm thicknes plate only
per piastre di 1,5mm
1,5mm thicknes plate
per piastre di 2/3mm
2/3mm thicknes plate
81-71
class 2
81-71
class 2
6x
6x
ALT
OALT
OALT
O
6x
6x
1
6
To Next Page
