Dolmar TM-92.14 - 2 Kennzeichnung der Maschine und Ihrer Bauteile

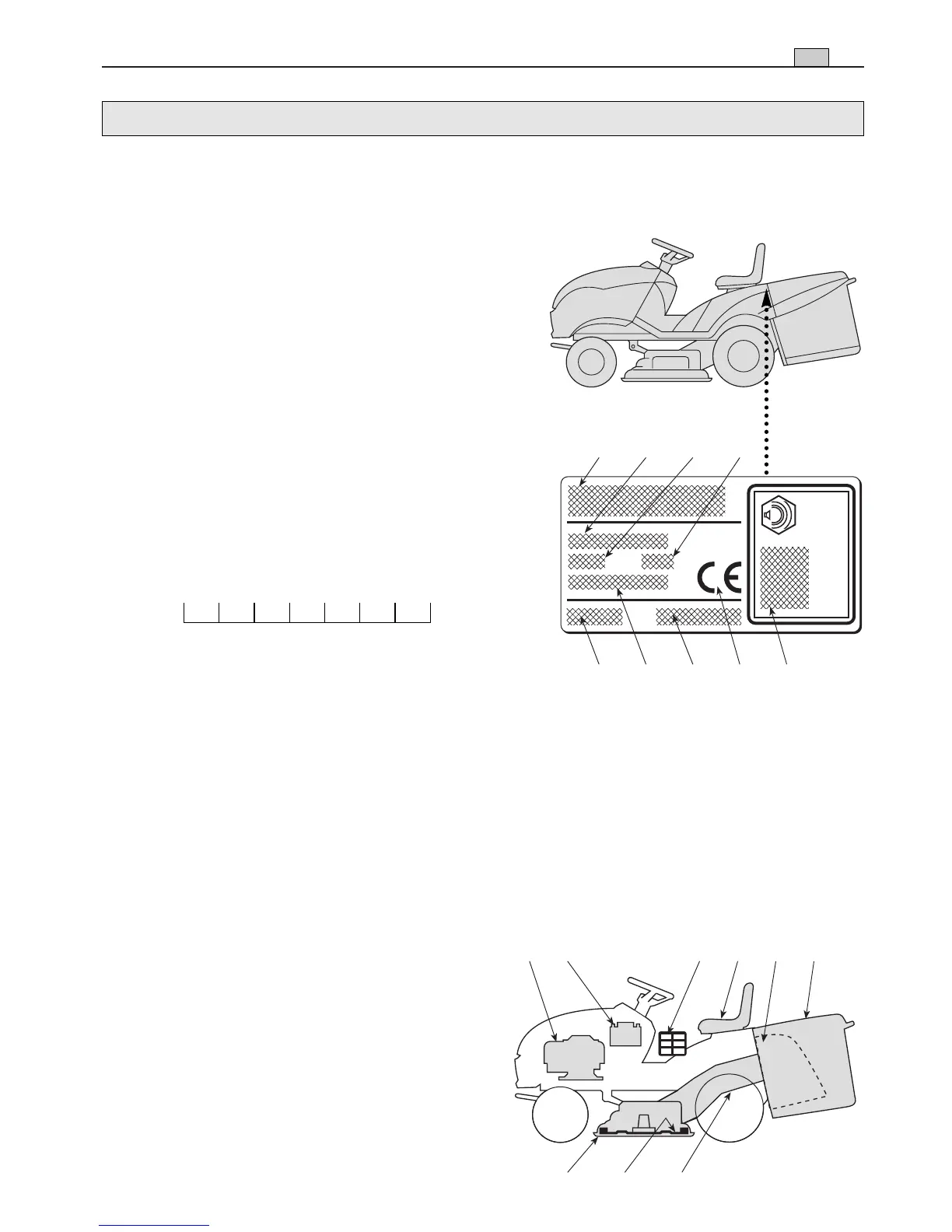

2.1 KENNZEICHNUNG DER MASCHINE
Das Schild in der Nähe des Batteriegehäuses
enthält die wesentlichen Daten jeder Maschine.
1. Schalleistungspegel gemäß Richtli-
nie 2000/14/EG
2. Konformitätszeichen gemäß der
Richtlinie 98/37/EWG
3. Herstellungsjahr
4. Betriebsdrehzahl des Motors in U/min
(wenn angegeben)
5. Typ der Maschine
6. Kennnummer
7. Gewicht in kg
8. Name und Anschrift des Herstellers
9. Antriebstyp (wenn angegeben)
2.2 KENNZEICHNUNG DER WESENTLICHEN BAUTEILE
Die Maschine hat einige wesentliche Bauteile mit folgenden Funktionen:
11. Mähwerk: ist das Gehäuse, das die rotierenden Messer aufnimmt.
12. Messer: sind die zum Mähen des Gra-
ses bestimmten Bauteile. Die an den
Außenseiten angebrachten Flügel
erleichtern die Zuführung des gemäh-
ten Grases zum Auswurfkanal.
13. Auswurfkanal: ist das Verbindungsele-
ment zwischen Mähwerk und Auf-
fangsack.
14. Auffangsack: Außer der Funktion, das
KENNZEICHNUNG DER MASCHINE UND IHRER BAUTEILE
7
DE
2. KENNZEICHNUNG DER MASCHINE UND IHRER BAUTEILE
16 17 19 18 15 14
11 12 13
L
WA
dB
kg
S/N
min
-1
8 5 4 7
3 9 6 2 1
Die Seriennummer Ihrer Maschine
hier eintragen (6)
✍
