Indications Ventilateur Dometic
2 Indications
Le ventilateur Dometic (aussi appelé le «le ventilateur»
ou «le produit») est conçu pour être installé dans un
véhicule récréatif («VR») pendant ou après la fabrication
du VR pour permettre un débit d’air maximal et une
protection supplémentaires contre les éléments lors
de l’utilisation d’ouvertures ventilées. Ce ventilateur est
uniquement adapté à l’usage et à l’application prévus
conformément aux présentes instructions.
Ce manuel fournit les informations nécessaires à
une installation et/ou un fonctionnement corrects
du ventilateur. Une mauvaise installation et/ou un
mauvais fonctionnement ou entretien entraînera des
performances insatisfaisantes et possiblement, une
panne. Le fabricant décline toute responsabilité en cas
de blessure ou de dommage au produit résultant de:
• Assemblage ou connexion incorrects, y compris la
surtension
• Entretien ou utilisation incorrects de pièces
détachées autres que les pièces détachées d’origine
fournies par le fabricant
• Altération du produit sans la permission expresse du
fabricant
• Utilisation à d’autres fins que celles décrites dans ce
manuel
Dometic se réserve le droit de modifier l’apparence et
les spécifications des produits.
3 Information générale
I
Les images utilisées dans ce document sont
uniquement fournies à titre de référence. Les
composants et leur emplacement peuvent varier
selon le modèle. Les mesures peuvent varier de
±0,38 po (10mm).
3.1 Outils et matériel
Dometic recommande l’utilisation des outils et du
matériel suivants pour l’installation du produit.
Quincaillerie requise (fournie par l’installateur)
Connecteurs isolés
18 vis de zinc PHP n
o
8 x 1po (25 mm)
Fil de cuivre multibrin calibre 16 min.
• Noir = Positif ou à fusible
• Blanc = Négatif ou mise à terre
Composants et ensembles optionnels
1
Couvercle d’évent Ultra Breeze
Ensemble d’installation Ultra Breeze
Garniture de finition
Écran Pop N’ Lock (paquet de 2)
Paquet de vis pour garniture à collier de serrage
• 4 vis de zinc PHFH T/S n° 10 x 2 po (51 mm)
• 4 vis de zinc PHFH T/S n° 10 x 4 po (102 mm)
• 4 vis de zinc PHFH T/S n° 10 x 3 po (76 mm)
1
Disponible en accessoire (non fourni).
Outils recommandés
Pince à sertir Règle droite
Marqueur ou stylo Outil à dénuder
Ruban Couteau universel
Multimètre Pince coupante
Tournevis/Mèche cruciforme Mastic étanche ou mastic à
joint
2
Couteau à mastiquer ou
grattoir
2
Ne pas utiliser de mastic à base de silicone ou d’huile.

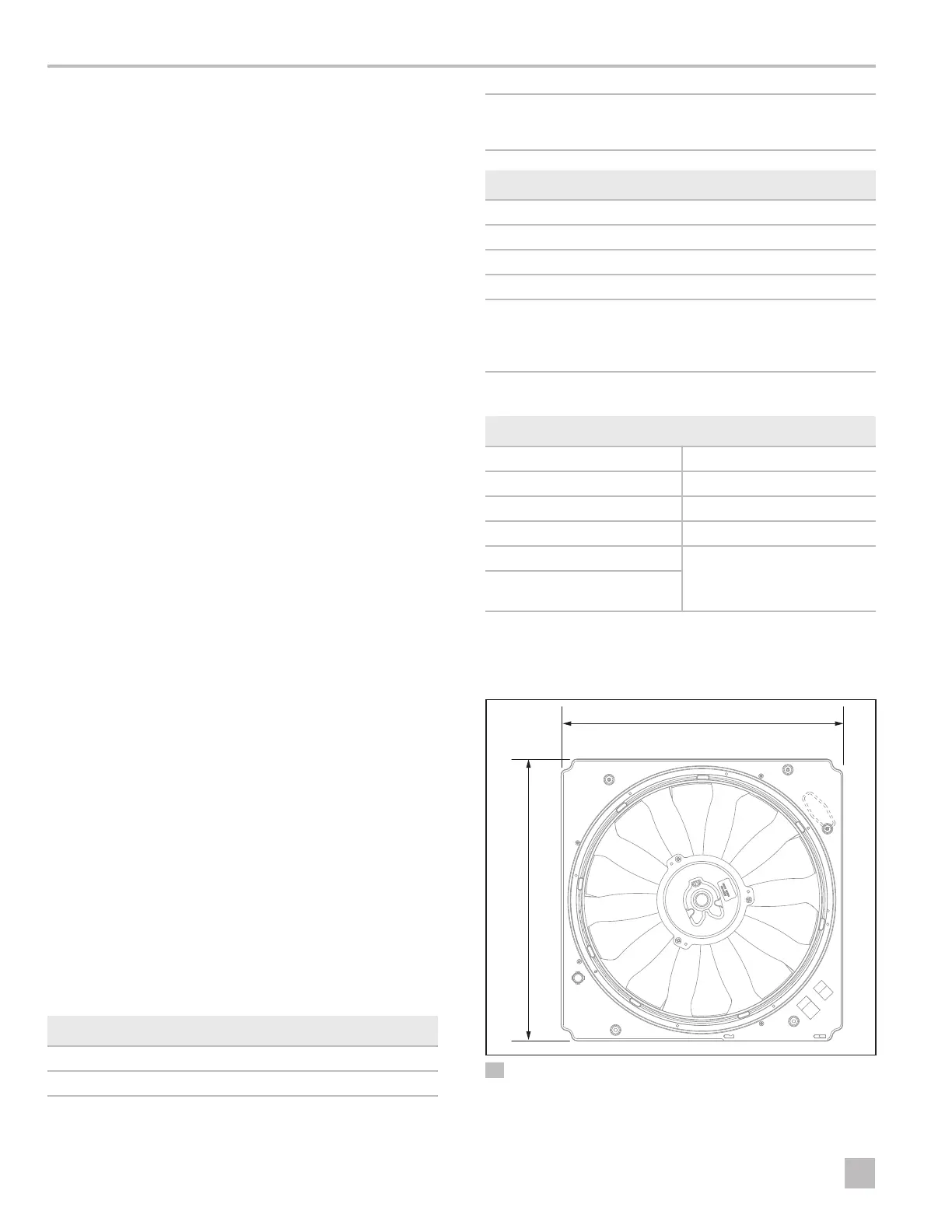

3.2 Dimensions du ventilateur
qq
ww
1 Dimensions du ventilateur
q
14po (356mm)
w
14po (356mm)
