Ventilateur Dometic Information générale

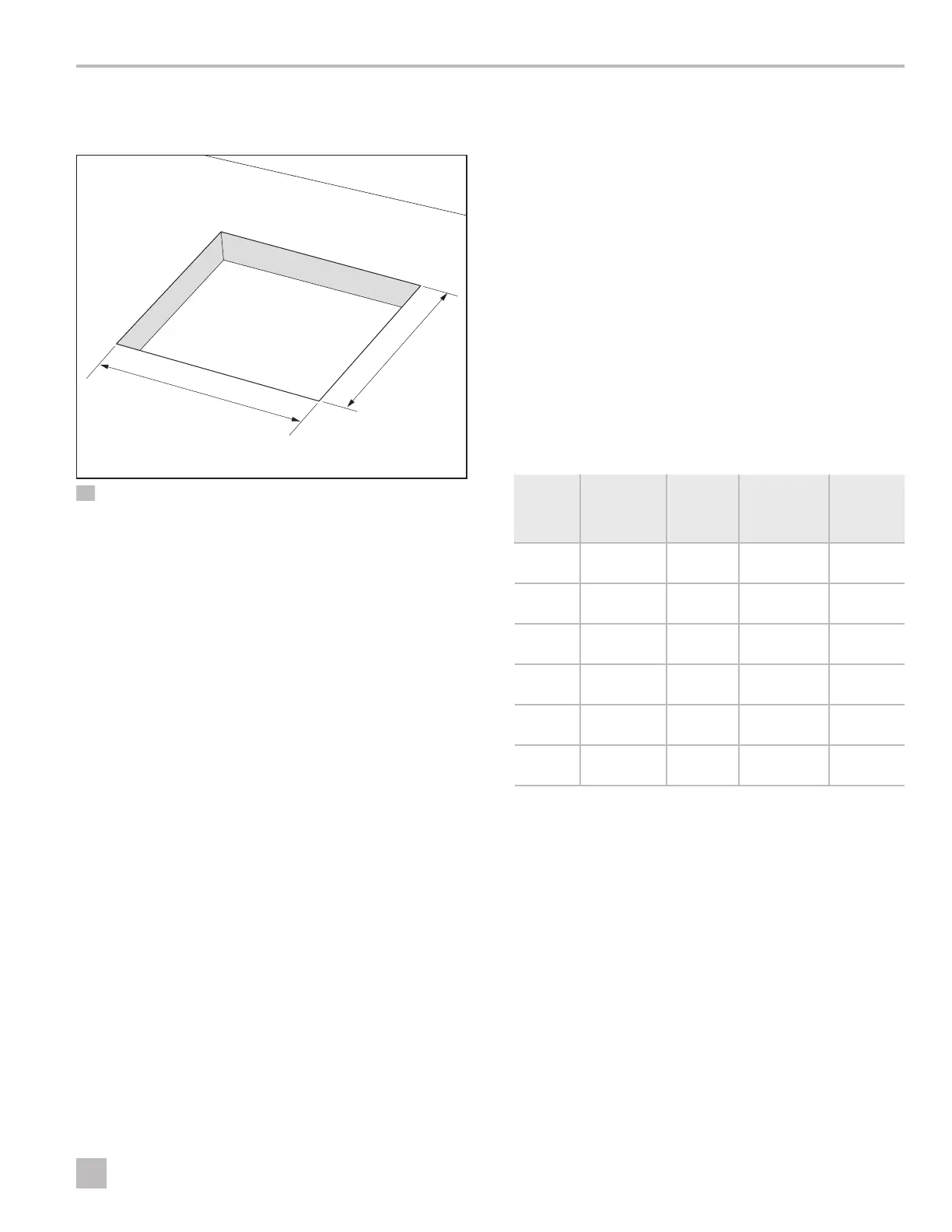

3.3 Dimensions de la découpe du
ventilateur
qq
ww
2 Dimensions de la découpe du ventilateur
q
14,5po (368mm)
w
14,5po (368mm)
3.4 Dimensions de la garniture
Cette section fournit les mesures de découpe de la
garniture intérieure.
Une garniture de finition standard de 6po (152mm)
pour une installation standard sans collier de serrage
est fournie avec votre ventilateur acheté au détail ou en
pièce de rechange. Les toits ou les murs plus minces
peuvent nécessiter une garniture différente et un type
d’installation différent.
I
Pour demander une garniture de finition pour
un toit plus mince ou l’installation d’un collier de
serrage de ventilateur, communiquez avec votre
partenaire de services Dometic ou votre vendeur
ou le service à la clientèle de Dometic.
I
Pour les garnitures qui ne nécessitent pas de
collier de serrage, utiliser des vis à tête plate
n
o
6Ax 3/4po (19mm) de la même couleur que
lagarniture.
3.4.1 Profondeur
d’ouverture:0,9à1,9po (22à 48mm)
Pour un toit ou un mur de 22mm (0,9po) à 1,9po
(48mm) d’épaisseur, utiliser une garniture de 1,9po
(48mm) et ajuster la taille conformément au tableau
ci-dessous.
Épaisseur
du toit ou
du mur
Taille de
garniture
recommandée
Taille de
garniture
minimum
Taille de vis
recommandée
1
Taille de vis
maximum
1
0,9po
(22mm)
0,9po
(22mm)
0,5po
(13mm)
11/4po
(32mm)
17/8po
(48mm)
1po
(25mm)
1po
(25mm)
0,8po
(19mm)
11/2 po
(38mm)
2po
(51mm)
1,3po
(32mm)
1,3po
(32mm)
1po
(25mm)
13/4po
(45mm)
21/4po
(57mm)
1,5po
(38mm)
1,5po
(38mm)
1,3po
(32mm)
2po
(51mm)
21/2po
(64mm)
1,8 po
(45mm)
1,8 po
(45mm)
1,5po
(38mm)
21/4po
(57mm)
23/4po
(70mm)
1,9po
(48mm)
1,9po
(48mm)
1,6po
(41mm)
21/4po
(57mm)
23/4po
(70mm)
1
Ces tailles de vis recommandées concernent seulement l’installation d’un
ventilateur à collier de serrage.
