Dometic GM CCF-T - Emplacements des Composants; Plaque Signalétique

19
FR
Réfrigérateur CCF-T Renseignements généraux
Outils recommandés
Perceuse Tournevis cruciforme
Mèche de 3,5po (89mm)
pour scie cylindrique
Ruban adhésif détachable
Mèche de 11/8po (28mm)
pour scie cylindrique
Tournevis Torx T15, T20
Marqueur Aspirateur ou aspirateur
d’atelier
Multimètre

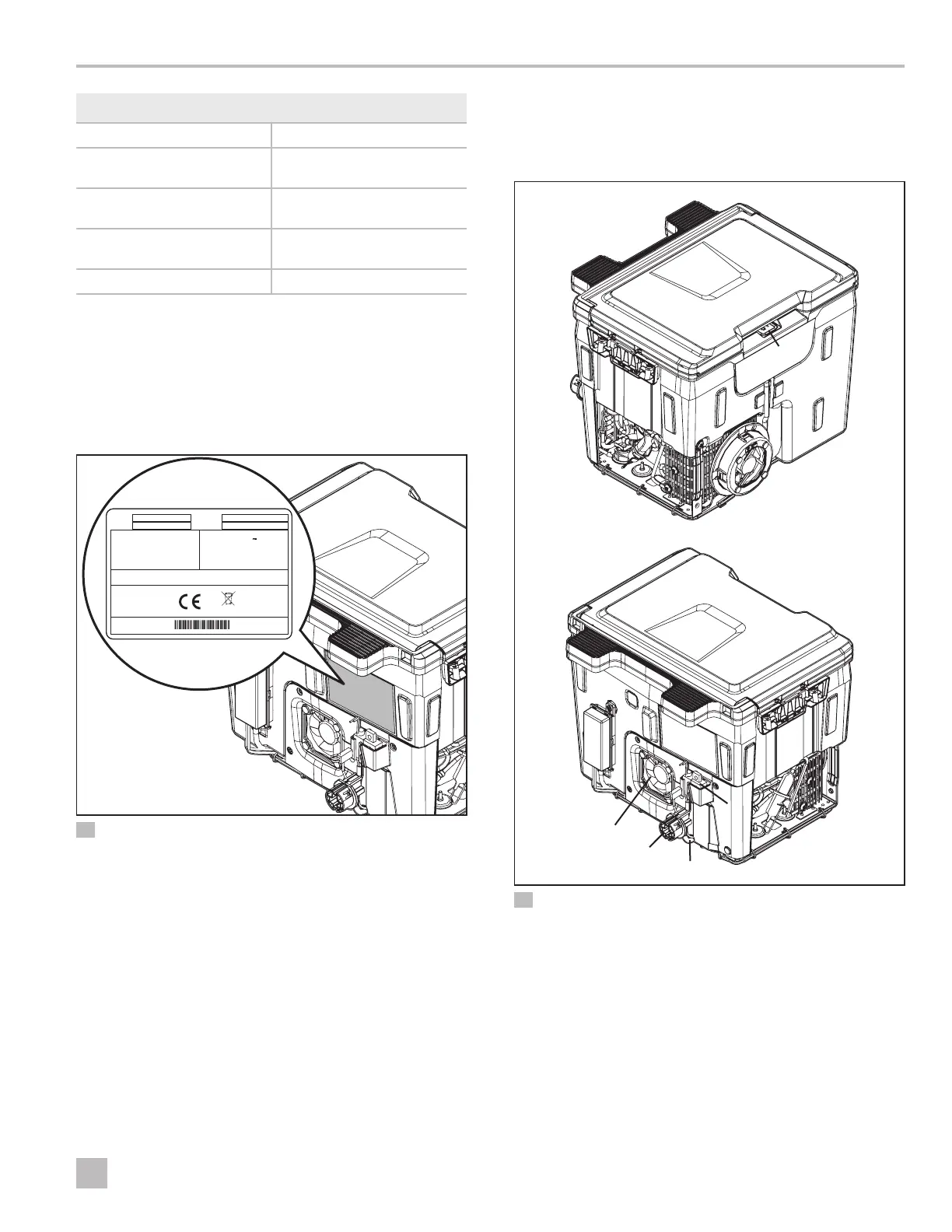

3.2 Plaque signalétique
Cette section indique l’emplacement de la plaque
signalétique du réfrigérateur. Ayez cette information
à la portée de la main si vous devez appeler le centre
d’assistance à la clientèle de Dometic.
0 0 0 0 0 0 0 0 0 0 0 0 0 0
Dometic.com
www.dometic.com
Made in China
Range:
To tal Gross Volume:
Climatic class:
Refrigerant:
Insulation Blowing Gas:
CoolFreeze
~7L
N or T
Max. Pressure:
Input Voltage:
Rated Current:
ND 11 bar/HD 25 bar
DC 13.5 V
5.6 A
GWP=1430 / tCO
2
-eq=0.037
R 134a / 0.026kg
C
5
H
10
Model
SKU
CCF-T GM_T1XX
9600049539
PNC
Serial
XXXXXXXXX
XXXXXXX
Contains fluorinated greenhouse gases covered by
the Kyoto Protocol. Type and amount of refrigerant
see product label. Hermetically sealed.
1 Emplacement de la plaque signalétique
3.3 Emplacements des composants
Cette section identifie les principaux composants de
l’appareil.
q
w
e
t
y
u
r
2 Emplacement des composants du réfrigérateur
q
Réfrigérateur
t
Cordon d’alimentation
pour courant continu
w
Bouton MARCHE/
ARRÊT avec DEL
y
Prise d’alimentation
pour courant continu
e
Ventilateur avant
u
Ventilateur du
condensateur
r
Fusible de 10A
