TUULETUSSUODATIN
5 Asennus
5.1 Puhdasvesijärjestelmän sijoitus
5.2 Raakavesijärjestelmän sijoitus
Huomautus
Käytä vain kylmää vettä. Sisällytä vesiputkeen huoltotarkoituksia varten katkaisuventtiili.
Huomautuksia
Käytä vain kylmää vettä. Sisällytä vesiputkeen huoltotarkoituksia varten katkaisuventtiili.
Käytä ensiö- ja toisioraakavesisuodattimia. Raakavesipumppu EI SAA olla itsestäänkäynnistyvä. Pump-
pua ohjaa huuhtelukytkin. Asenna tuuletettu silmukka kuvatulla tavalla. Sen täytyy olla varustettu
yhdysrakenteisella takaiskuventtiilillä, joka päästää ilmaa putkeen lappoilmiön estämiseksi.
Dometicin silppuripumppu-wc:t voivat toimia ve-
neen paineistetussa puhdasvesijärjestelmässä,
jossa wc:ssä minimivirtaus on 7,6 litraa minuu-
tissa. Veneiden puhdasvesijärjestelmät sisältävät
vesipumpun, joka ottaa vettä automaattisesti
vesisäiliöstä, kun putkiston mikä tahansa vent-
Dometic-silppuripumppu-wc:t voidaan huuhdella merivedellä, mutta ne tarvitsevat tätä tarkoitusta
varten erillisen pumpun. Pumppua ohjaa huuhtelukytkin. Jos raakavesipumppu ottaa enemmän kuin
18 A virtaa, tulee asentaa 12- tai 24 V DC -sähkörele.
tiili avataan. Dometic 8100 -sarjan wc:issä on
varusteena sähköisesti toimiva vesiventtiili ja
yhdysrakenteinen lappoventtiili, joilla estetään
veneen juomakelpoisen veden saastuminen.

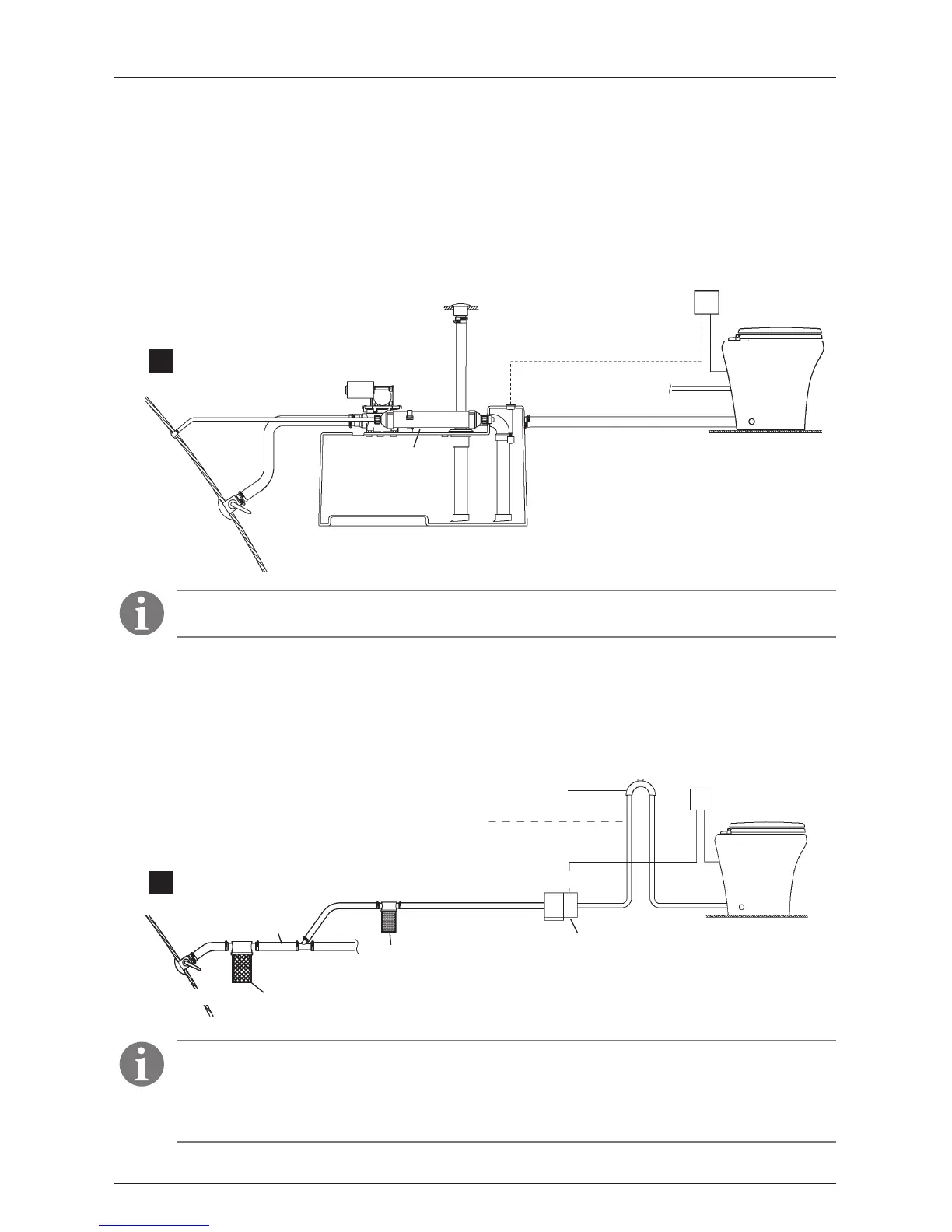

5
6
TUULETUSLIITIN
RUNKOVENTTIILI
TYHJENNYSPUMPPU
KANSITYHJENNYS
“TÄYNNÄ”-TASOANTURI
(OPTIO)
SILPPURIPUMPPU-WC
SILPPURIPUMPPU-WC
HUUHTELUKYTKINPANEELI
13 mm/ 0,5 tuuman
PUHDASVESILETKU
13 mm/0,5 tuuman
VESILETKU
16 mm/0,625 tuuman VESILETKU
RAAKAVESIPUMPUN
IMUPUOLELLE
HIENO VESISUODATIN
(100-VERKKO)
PIENMOOTTORIN IMUSIHTI (KARKEA)
RAAKAVESIPUMPPU
VESILINJA
KERÄYSSÄILIÖ (Leikattu kuva)
TUULETETTU SILMUKKA/TAKAISKUVENTTIILI
Täytyy olla 8 tuumaa/203 mm vesilinjan yläpuolella
kaikissa kallistus-, trimmi- ja kuormaoloissa
HUUHTELUKYTKINPANEELI
25 mm/1 tuuman LETKU
RUNKOVENTTIILI
Dometic 8100-sarjan MasterFlush-wc Asennus
