83
SØVENTIL
UDLUFTNINGSFILTER
5 Installation

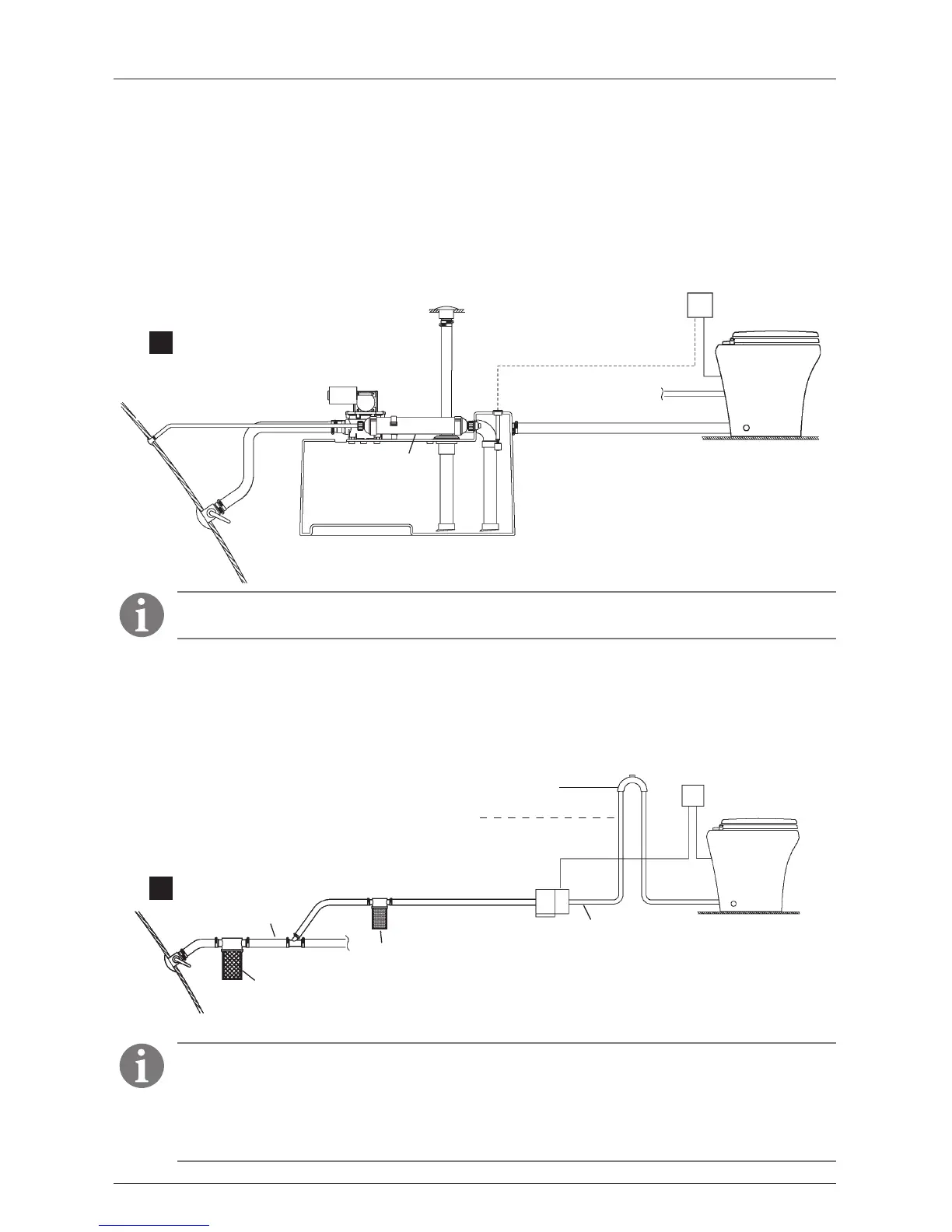

5.1 Ferskvandssystemets opbygning
5.2 Råvandssystemets opbygning
Bemærk
Anvend kun koldt vand. Indsæt afbrydelsesventilen i vandledningen af hensyn til vedligholdelse.
Bemærk
Anvend kun koldt vand. Indsæt afbrydelsesventilen i vandledningen af hensyn til vedligholdelse.
Anvend primære og sekundære råvandsltre.
Råvandspumpen MÅ IKKE være af forbrugstypen. Pumpen styres af skyllekontakten.
Installér udluftet løkke som vist. Den skal være udstyret med en integreret kontrolventil, som lukker luft
ind i ledningen for at undgå hævning.
Dometic ndelingstoiletter kan betjenes med
et ferskvandstryksystem om bord med en min.
gennemstrømningshastighed på 7,6 lpm ved
toilettet. Ferskvandsforbrugssystemet om bord
indeholder en vandpumpe, som automatisk tager
vand fra en vandtank, når en ventil åbnes et sted
Dometic ndelingstoiletter kan skylle med havvand, men kræver en separat pumpe til dette formål.
Pumpen styres af skyllekontakten. Hvis råvandspumpen forbruger mere strøm end 18 ampere, skal
der installeres et elektrisk relæ på 12 eller 24 V DC.
i rørsystemet. Toiletter i serien Dometic 8100 er
udstyret med en elektrisk vandventil og en ind-
bygget kontrolventil for at undgå kontamination
af drikkevandsforsyningen om bord.
5
6
UDLUFTNINGSAR-
MATUR
SØVENTIL
UDLEDNINGSPUMPE
DÆKUDLEDNING
NIVEAUFØLER
“FULD” (option)
FINDELINGSTOILET
FINDELINGSTOILET
SKYLLEKONTAKTPANEL
FERSK-
VANDSSLANGE
13 mm/0,5 in.
13 mm/0,5 in.
VANDSLANGE
16 mm/0,625 in. VANDSLANGE
25 mm/1 in. SLANGE
TIL SUGESIDEN PÅ
RÅVANDSPUMPEN
FINT VANDFILTER (100 MESH)
LILLE MOTORINDGANGSFILTER (GROFT)
RÅVANDSPUMPE
VANDLINJE
LAGERTANK
(snitbillede)
UDLUFTET LØKKE/KONTROLVENTIL
Skal være 203 mm/8 in. over vandlinjen, uanset om båden
krænger, trimmes eller læsses
SKYLLEKONTAKT-
PANEL
MasterFlush-toilet i serien Dometic 8100 Installation
