ВНИМАНИЕ!
Если к клемме «Stop» не подключены устройства безопасности, установите перемычку между ней и общим
(GND) контактом.

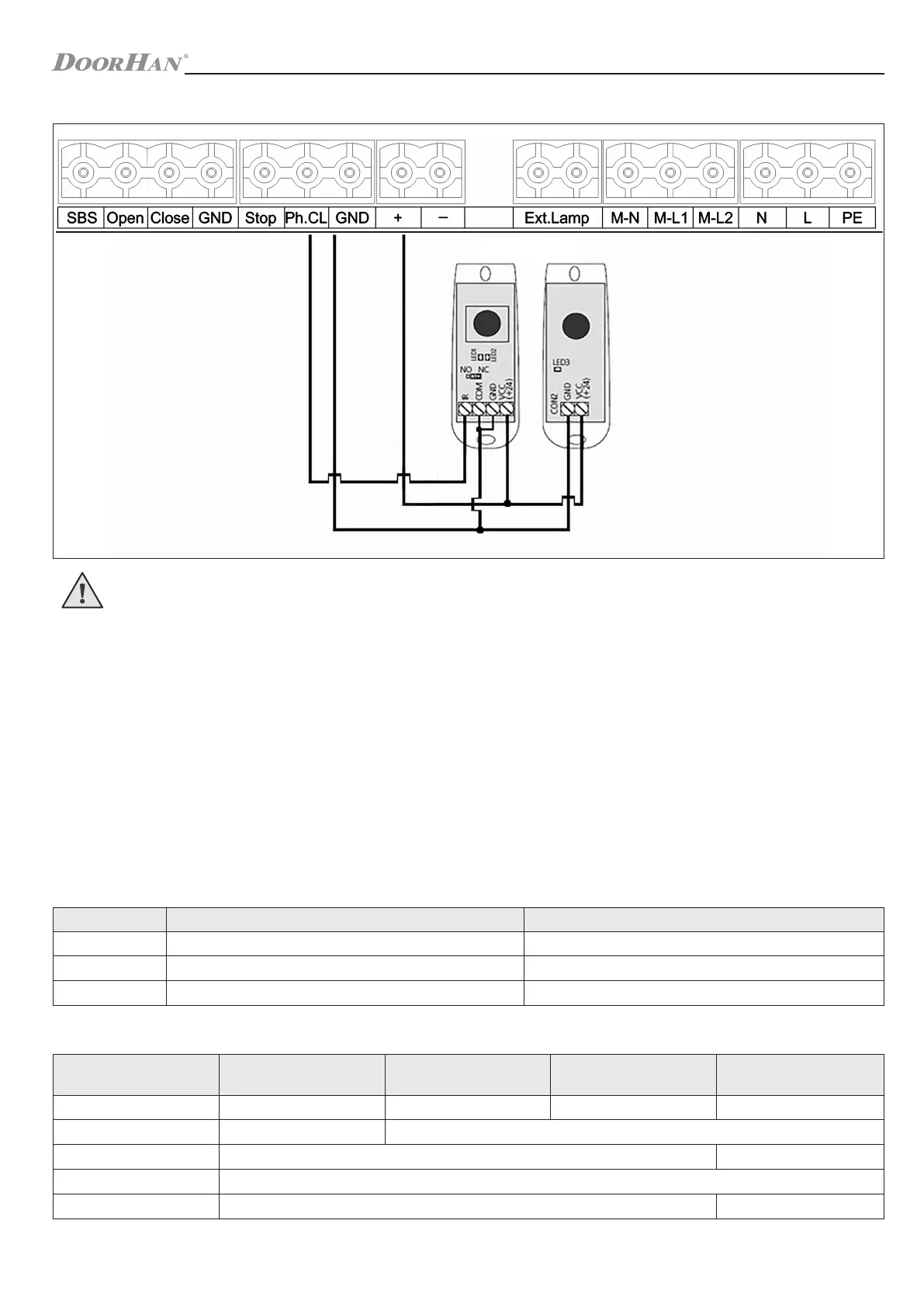

1.3. СХЕМА ПОДКЛЮЧЕНИЯ ФОТОЭЛЕМЕНТОВ
2. ПРОГРАММИРОВАНИЕ ПРИВОДА
2.1. ВЫБОР РЕЖИМА РАБОТЫ ПЛАТЫ
Выбор режима работы осуществляется нажатием кнопки «Р». Количество нажатий будет соответствовать номеру вы-
бранного режима работы:
 одно нажатие — первый режим работы;
 два нажатия — второй режим работы;
 три нажатия — третий режим работы.
Выбранный режим работы отображается индикатором «Program», количество миганий соответствует номеру установ-
ленного режима.
Таблица 2.1. Режимы работы платы
Таблица 2.2. Логика роботы клемм
Режим работы Открывание роллет Закрывание роллет
1 Импульсное нажатие кнопки Импульсное нажатие кнопки
2 Удержание кнопки Удержание кнопки
3 Импульсное нажатие кнопки Удержание кнопки
Замыкание клеммы Роллеты открываются
Роллеты остановлены
после открывания
Роллеты остановлены
после закрывания
Роллеты закрываются
S-B-S Остановка Закрывание Открывание Остановка
Open — Открывание
Close Закрывание —
Stop Остановка
Ph.CL — Закрывание
ПРОГРАММИРОВАНИЕ ПРИВОДА
Photocell-N
