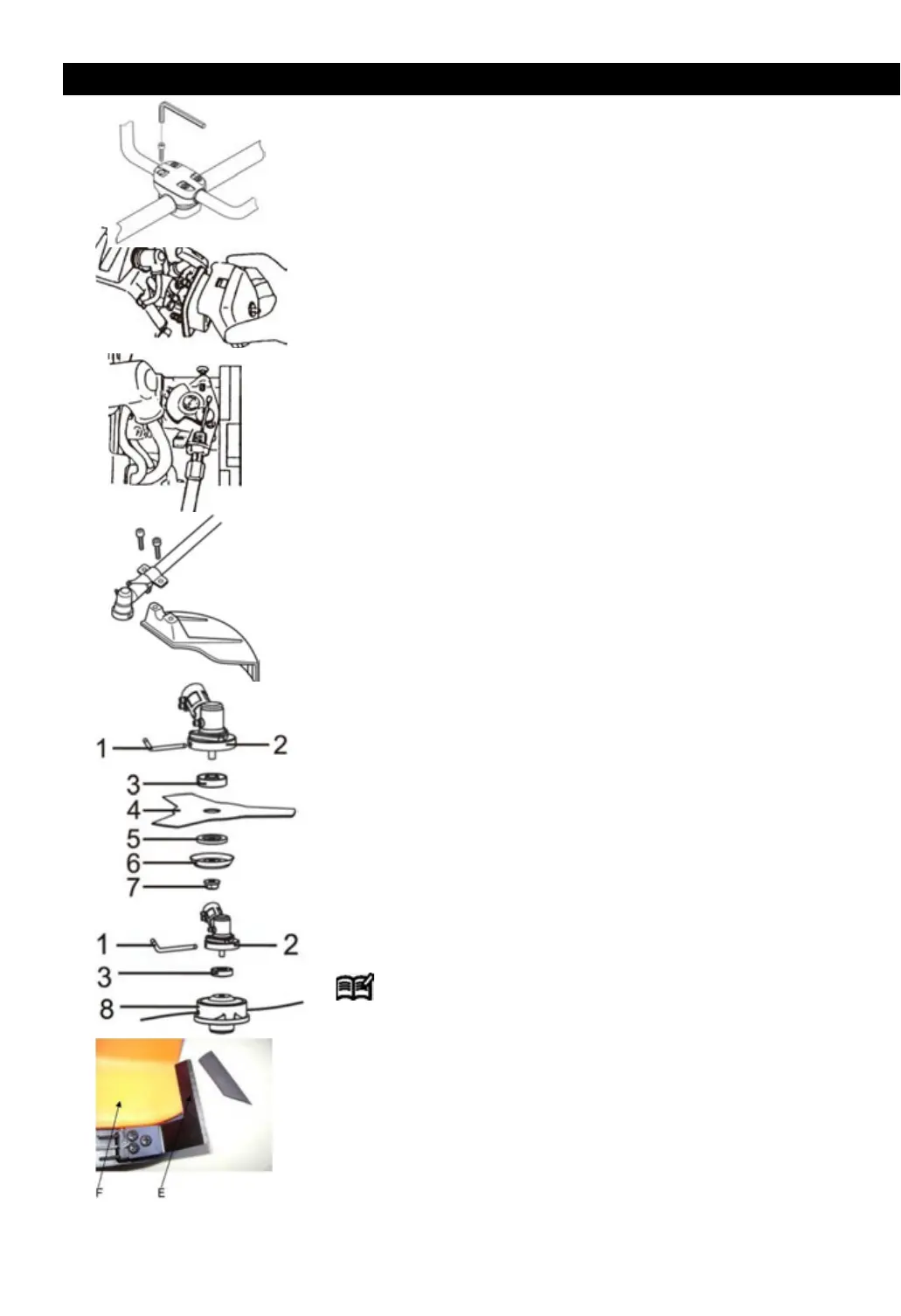

СБОРКА
■ УСТАНОВКА РУКОЯТКИ (01)
01
1. Открутите 4 болта на верхней крышке и установите рукоятку
соответствующим образом. Затяните болты.
2. Установите рукоятку в держатель и накройте ее верхней
крышкой. Надежно затяните крышку.
■ ПОДКЛЮЧЕНИЕ ТРОСА ДРОССЕЛЬНОЙ ЗАСЛОНКИ (02, 03)
02
1. Снимите крышку воздушного фильтра.
2. Присоедините конец троса дроссельной заслонки к разъему
на верхней части карбюратора.
■ПОДКЛЮЧЕНИЕ ПРОВОДОВ ПЕРЕКЛЮЧАТЕЛЯ
03
Подключите провода переключателя между двигателем и
основным блоком. Объедините провода одного цвета в
пару.
■ УСТАНОВКА ЩИТКА (04)
Прикрепите щиток к трубке вала с помощью имеющихся
болтов.
04
■ УСТАНОВКА РЕЖУЩЕГО ЭЛЕМЕНТА (05)
1. Вставьте угловую штангу (1) в боковые отверстия
корпуса редактора (2) и пластину (3) таким образом, чтобы
закрепить ось.
2. Установите режущий элемент (4) и шайбу (5) на ось.
3. Установите шайбу (6) и гайку (7). Надежно затяните
против часовой стрелки.
05
■ УСТАНОВКА РЕЖУЩЕЙ ГОЛОВКИ (06)
1. Вставьте угловую штангу (1) в боковые отверстия
корпуса редактора (2) и пластину (3) таким образом,
чтобы закрепить ось.
06
2. Установите головку триммера (8) на ось. Надежно
затяните против часовой стрелки.
ПРИМЕЧАНИЕ. (07)
Перед использованием головки триммера установите нож
триммера (Е) на щиток (F) с помощью 3 винтов. Во время
работы устройства ударьте головкой триммера о землю,
07
чтобы автоматически выпустить леску. Нож триммера
обрежет леску до нужной длины.
