Generalità: I relè differenziali di tipo A/AC della gamma DER3 Dossena, perfettamente conformi alla normativa vigente IEC 60947-2:2019, possono essere impiegati
su reti BT in corrente alternata di tipo TT e TN. Essi consentono di realizzare un'adeguata selettività della protezione differenziale grazie all'ampia regolazione della
soglia della corrente di dispersione (fino a 30A) e della soglia di ritardo dell'intervento (fino a 15sec). La gamma, ricca di funzionalità, garantisce semplicità di utilizzo,
grande affidabilità, facilità di installazione e rapidità di programmazione. Sull’ampio display sono visualizzate in modo chiaro le grandezze e i parametri. La variazione
del colore di fondo indica con immediatezza lo stato di funzionamento dello strumento (Verde= Vigilanza, Azzurro= Programmazione, Rosso= Allarme/Intervento).
PRECAUZIONI DI SICUREZZA E ISTRUZIONI DI INSTALLAZIONE
Tutte le operazioni di installazione e manutenzione devono essere eseguite da personale qualificato in assenza di tensione ed in totale regime di sicurezza elettrica,
nel rispetto delle normative vigenti.
1) Prima di alimentare l’apparecchiatura DER3 verificare di aver eseguito correttamente tutti i collegamenti necessari.
2) Installare SEMPRE il differenziale con i toroidi serie D.
3) La sezione dei conduttori deve essere tale che la resistenza totale di ciascuna connessione DER3 ↔ trasduttore sia inferiore a 0,5Ω.
4) Ridurre al minimo la distanza dei collegamenti tra DER3 e trasduttore tenendoli il più lontano possibile da cavi di potenza; utilizzare cavi twistati (mantenere
separato il circuito di misura da quello di prova) e schermati con lo schermo connesso a terra in un solo punto.

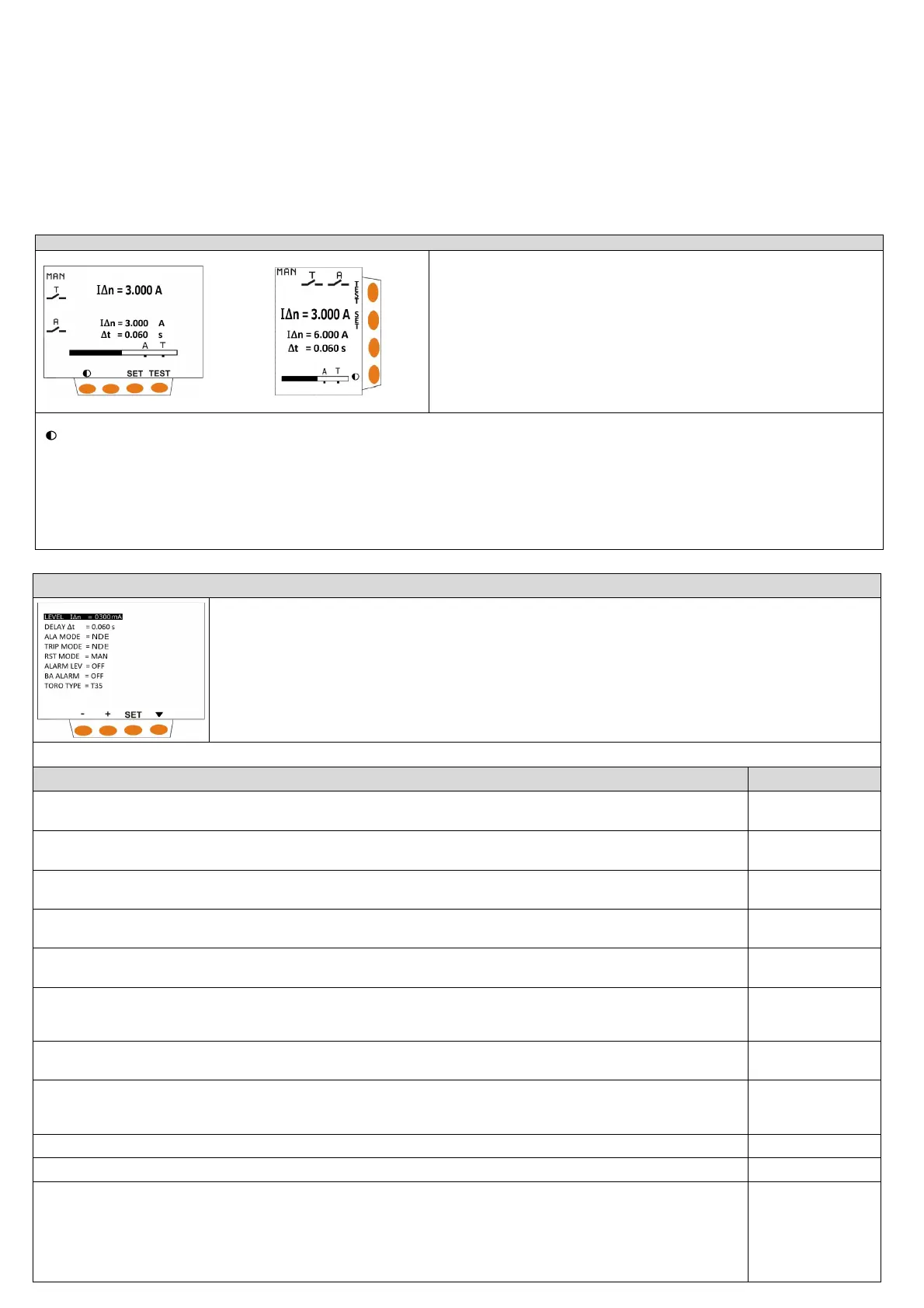

STATO DI NORMALE VIGILANZA (display verde)
Versione da incasso Versione modulare
I∆: visualizzazione in vero valore efficace (TRMS) della corrente di dispersione in A.
I∆n: s
oglia di corrente di dispersione nominale impostata.
∆t= tempo limite di non intervento impostato.
Istogramma: rappresenta graficamente la misura della corrente di dispersione del
sistema in % di
I∆n
(solo per DER3/2D-2I-2IM).
A= visualizzazione grafica della soglia di allarme impostata (solo per DER3/2D-2I-2IM).
T= visualizzazione grafica della soglia di trip impostata.
Funzione dei pulsanti:
: Premere per variare il contrasto del diplay
SET
=
premere per almeno 3 secondi per entrare nel SET UP.
TEST = premere per eseguire il test.
Il test verifica l'intero sistema di protezione differenziale (DER3 + toroide serie D + B.A.). Premendo il tasto test, il display si colorerà di rosso, il relè di TRIP e il 2° relè
cambieranno di stato. Compariranno lampeggianti in serie le scritte TESTING – TEST OK – TRIP in caso di TEST eseguito correttamente. Se il riarmo è impostato su
manuale (MAN) premere il tasto RESET per riarmare il differenziale.
In caso di test non eseguito correttamente comparirà la scritta TEST KO.
RST
= premere RST per eseguire il
reset
manuale (appare solo se impostato in modalità manuale “MAN”)
.
STATO DI SETUP (display azzurro)
SET = premere il tasto SET per 3 secondi per entrare nel SET UP (display apparirà azzurro).
▼ premere per passare da un parametro all’altro in modo ciclico
+/- Premere per modificare il parametro selezionato.
SET premere SET per 3 secondi per uscire dal SET UP salvando i parametri impostati.
Dopo circa 3 minuti di inattività il DER3 esce automaticamente dal SET UP senza salvare le modifiche.
NOTA: nelle versioni 2D le voci di setup appaiono sequenzialmente una alla volta.
Note:
Nella fase di SETUP i
n caso di Allarme/Trip,
il
DER3
interverrà secondo le impostazioni
d
el precedente SETUP. Per
vedern
e
la causa, uscire
dal S
ETUP.
PARAMETRI RANGE [DEFAULT]
LEVEL IΔn (A)= Soglia della corrente di dispersione nominale. L’intervento del relè di TRIP avverrà al superamento dell’85% del valore IΔn
impostato.
0,03 ÷ 30A [0,03A]
DELAY ΔT= Tempo limite di non intervento (Sec): ritardo entro il quale una corrente differenziale più elevata di IΔn impostata può fluire nel
DER3
senza provocar
n
e l'intervento
(se = “I
NST” il differenziale funzionerà senza ritard
o
,
con intervento Istantaneo).
INST/0,06 ÷ 15Sec.
[
0
,
060
S
]
ALA MODE= Rappresenta lo stato di riposo del relè di allarme. E’ normalmente aperto (NDE) e si chiude in presenza di allarmi. In caso di NE
il relativo contatto diventerà annerito.
NDE/NE [NDE]
TRIP MODE= Rappresenta lo stato di riposo del relè di TRIP. E’ normalmente aperto (NDE) e si chiude quando la IΔ supera la IΔn. In caso di
N
E
il relativo contatto diventerà annerito
.
NDE/NE [NDE]
RST MODE=
Modalità
di funzionamento del RESET:
manuale
o automatico.
In modalità MAN, a seguito di uno scatto per I
Δ>IΔn, la scritta
“TEST” diventa “RST” e permetterà quindi il RESET della condizione di TRIP (solo se IΔ < 80%*IΔn).
MAN/AUTO [MAN]
ALARM LEV= Soglia d’allarme. Al superamento di tale soglia si genera una condizione di allarme. Nel caso in cui si voglia disabilitare questo
parametro impostare OFF tenendo premuto il tasto -. Nel caso si voglia che il 2° relè funzioni come secondo relè di trip (T) impostare TT
tenendo premuto
il tas
t
o
+
.
OFF/15mA÷85% IΔn/TT
[OFF]
BA ALARM= Se impostato su ON, sono vigilati costantemente la continuità della bobina di apertura e la sua alimentazione, generando
allarme in caso di anomalia. In caso di bobine a 24V impostare BA ALARM = OFF
ON/OFF [ON]
TORO TYPE= Scelta del trasduttore toroidale (T35 - T60 - T80 - T110 - T160 - T210 – T80S (toroide sommatore rapporto di trasformazione
TA ≤ 500/5) – T80SX (toroide sommatore rapporto di trasformazione TA ≥ 600/5) - T300M (toroide moltiplicatore) – T60A – T110A – T160A -
T210A - TDRT).
T35 ÷ TDRT [T35]
NUM NODE= Nodo di rete: assegnare ad ogni singolo DER3 un numero di nodo (solo per versioni dotate di uscita seriale RS485). 001 ÷ 200 [001]
BAUD
RATE
=
Configurazione velocità seria
l
e
e
bit parità
(N=nessuna
,
E=pari, O
=
dispari)
(
s
o
lo
per
ver
sioni dotate di uscita seriale RS485
)
.
4800
÷ 38400
[192
0
0
N
]
PSW= Per impostare la password inserire il numero scelto nel relativo campo. Premere per 3 secondi il tasto SET per uscire dal setup
salvando l’impostazione. Da questo momento ogni volta che si entra in setup sarà possibile visualizzare i parametri di funzionamento ma
non sarà possibile in alcun modo modificarli (nemmeno da scritture seriali per i modelli che ne siano provvisti). Al posto dei tasti freccia sarà
visualizzato o un lucchetto (versione modulare) o la scritta “LOC” (versione da incasso).
Per disabilitare la password entrare in setup ed inserire il numero scelto nel campo PSW permettendo di procedere alla modifica dei
parametri
.
D
a
q
u
e
s
t
o
m
o
m
e
n
t
o
i
l dispositivo sarà
sprovv
isto
di
password.
(OFF)/0001 ÷ 9998
[OFF]
