Generalità: I relè differenziali di tipo B, della serie DER4B, perfettamente conformi alla normativa vigente IEC 60947, possono essere impiegati su reti BT in corrente continua, alternata
(TT,TN) o mista. La serie è consigliata per la protezione di inverter, UPS, colonnine di ricarica auto, macchine utensili, convertitori di frequenza, impianti fotovoltaici, ascensori, torni, frese ed
ecc, dal momento che sono sempre più diffusi dispositivi che generano correnti disperse di tipo continuo o miste, che i normali relè differenziali tipo A non rilevano.
ISTRUZIONI DI INSTALLAZIONE E PRECAUZIONI DI SICUREZZA:
Tutte le operazioni di installazione e manutenzione devono essere eseguite da personale qualificato in assenza di tensione ed in totale regime di sicurezza elettrica, nel rispetto delle
normative vigenti.
1) Prima di alimentare l’apparecchiatura DER4B verificare di aver eseguito correttamente tutti i collegamenti necessari.
2) Installare SEMPRE il differenziale insieme al relativo toroide DOSSENA serie TB
3) La sezione dei conduttori deve essere tale che la resistenza totale di ciascuna connessione DER4B ↔ trasduttore sia inferiore a 0,5Ω.
4) Ridurre al minimo la distanza dei collegamenti tra DER4B e toroide tenendoli il più lontano possibile da cavi di potenza; utilizzare cavo twistato e schermato con lo schermo isolato dai
conduttori interni e connesso a terra in un solo punto (sezione cavo ≥0,5mm2)
5) Alla prima messa in servizio e in completa assenza di carichi eseguire la calibrazione del toroide (vedi sezione SETUP alla voce CAL).

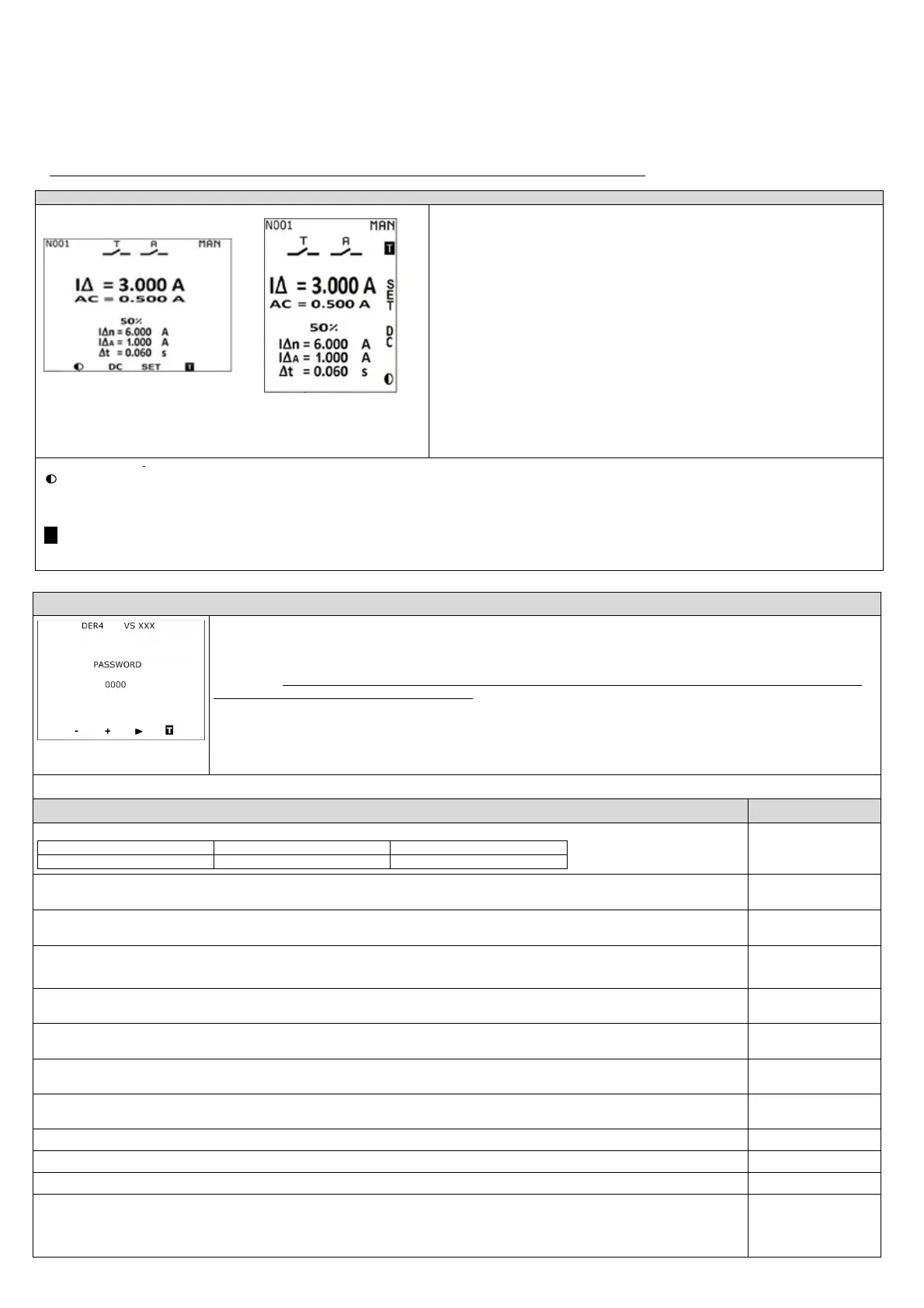

STATO DI NORMALE VIGILANZA (display verde)
Modello 2I Modello 2D
Quando lo strumento si trova in normale stato di misura e vigilanza vengono costantemente
visualizzati sul display i seguenti parametri:
Visualizzazione in vero valore efficace (TRMS) della dispersione in corrente alternata (I∆ AC
premendo il tasto AC) e in corrente continua (I∆ DC premendo il tasto DC) presenti in impianto,
espresse in Ampere.
I∆n= Soglia della corrente di dispersione nominale impostata.
I∆A= Soglia di allarme impostata
∆t= tempo limite di non intervento impostato.
Reset= automatico (AUTO) o manuale (MAN)
Stato dei relè e loro significato (T trip, A alarm).
Numero di nodo, se presente l’opzione seriale (es. N001).
Nel caso in cui la corrente di dispersione misurata superi la soglia del 25% della IΔn, sul display
apparirà lampeggiante la percentuale della corrente rilevata in relazione alla soglia della corrente
di dispersione nominale impostata IΔn.
La velocità del lampeggio aumenterà all’avvicinarsi del valore di soglia impostata IΔn.
In caso di scatto viene visualizzata la stima della massima corrente di scatto misurabile.
Funzione dei pulsanti:
: Premere per variare il contrasto del diplay (una volta modificato il contrasto, entrare ed uscire dal setup per salvare le impostazioni)
SET
: premere per almeno 3 secondi per entrare nel SET UP.
AC: Premendo questo tasto si sceglie la visualizzazione in vero valore efficace (TRMS) della dispersione in corrente alternata
DC: Premendo questo tasto si sceglie la visualizzazione in vero valore efficace (TRMS) della dispersione in corrente continua
T
: premendo il tasto T (Test) si effettua la verifica del funzionamento del sistema di protezione (DER4 + apertura dell'interruttore). Premere brevemente il tasto TEST per eseguire il test.
In breve il display si colorerà di rosso, il relè di TRIP e il 2° relè cambieranno di stato e comparirà lampeggiante la scritta TRIP. Se il riarmo è impostato su manuale (MAN) premere il tasto
STATO DI SETUP (display azzurro)
(nel modello 2D i tasti sono sulla
SET = premere il tasto SET per 3 secondi per entrare nel SET UP (display apparirà azzurro).
► premere per passare da un parametro all’altro in modo ciclico.
+/- Premere per modificare il parametro selezionato.
Nella pagina di selezione del tipo di toroide è possibile avviare la calibrazione del toroide tenendo premuto il tasto CAL per 2s, al fine di eliminare
possibili offset. Questa operazione è assolutamente necessaria per la messa in servizio dello strumento e deve essere eseguita in totale assenza di
corrente differenziale (tutti i carichi devono essere spenti).
Il display diventerà verde ed apparirà scritta “CALIBRA”. Se la calibrazione va a buon fine il display tornerà azzurro e apparirà la scritta “CAL OK”, in
caso contrario il display diventerà rosso e apparirà la scritta “FAIL”.
SET premere SET per 3 secondi per uscire dal SET UP salvando i parametri impostati.
Dopo circa 3 minuti di inattività il DER4 esce automaticamente dal SET UP senza salvare le modifiche apportate.
Note: Nella fase di SETUP la protezione differenziale è sospesa.
PARAMETRI RANGE
[DEFAULT]
LEVEL IΔn (A)= Soglia della corrente di dispersione nominale. L’intervento del relè di TRIP avverrà al superamento dell’85% del valore IΔn impostato.
0,03 ÷ 30A [12A]
TORO TYPE= Dimensione del trasduttore toroidale abbinato.
el caso di variazione di questo parametro è necessario effettuare la procedura di calibrazione)
T35 - T60 - T80 - T110
DELAY ΔT= Tempo limite di non intervento(s): ritardo entro il quale una corrente differenziale più elevata di IΔn impostata può fluire nel DER4 senza
(se = “INST” il differenziale funzionerà senza ritardo, con intervento Istantaneo).
INST/ 0,06 ÷ 30s [5
S
]
ALARM LEV= Soglia d’allarme. Al superamento di tale soglia si genera una condizione di allarme. Nel caso in cui si voglia disabilitare questo parametro
impostare OFF tenendo premuto il tasto
. Nel caso si voglia che il 2° relè funzioni come secondo relè di trip (T) impostare TT tenendo premuto il tasto
.
OFF/15mA÷85% IΔn/TT
[OFF]
TRIP MODE= Rappresenta lo stato di riposo del relè di TRIP. E’ normalmente aperto(NDE) e si chiude quando la IΔ supera la IΔn. In caso di NE la lettera T
NDE/NE [NDE]
ALA MODE= Rappresenta lo stato di riposo del relè di allarme. E’ normalmente aperto (NDE) e si chiude in presenza di allarmi. In caso di NE la lettera A
NDE/NE [NDE]
RST MODE= Modalità di funzionamento del RESET: manuale o automatico. In modalità MAN, a seguito di uno scatto per IΔ>IΔn, il pulsante “SET” diventa “RST”
e permetterà quindi il RESET della condizione di TRIP (solo se IΔ<IΔn).
MAN - AUTO [MAN]
BA ALARM= Se impostato su ON, sono vigilati costantemente la continuità della bobina di apertura e la sua alimentazione, generando allarme in caso di
anomalia. In caso di bobine
ON/OFF [ON]
contrasto dello strumento
assegnare ad ogni singolo DER3
olo per versioni dotate di
= Configurazione velocità seriale
(N=nessuna, E=pari, O=dispari)
olo per versioni dotate di
PASSWORD= Per impostare la password inserire il numero scelto nel relativo campo. Se già precedentemente inserita una password il display apparirà verde, la
scritta SET diventerà annerita e non sarà possibile navigare nel setup fintantoché non sia inserita la password corretta. Una volta inserita la password corretta
premendo per 3 secondi il tasto SET si sbloccherà il setup. Solo a tal punto il display si colorerà di azzurro e sarà possibile procedere alla variazione dei
parametri di setup salvando le nuove impostazioni.
OFF÷ 9999 [OFF]
