Dräger accuro User Manual

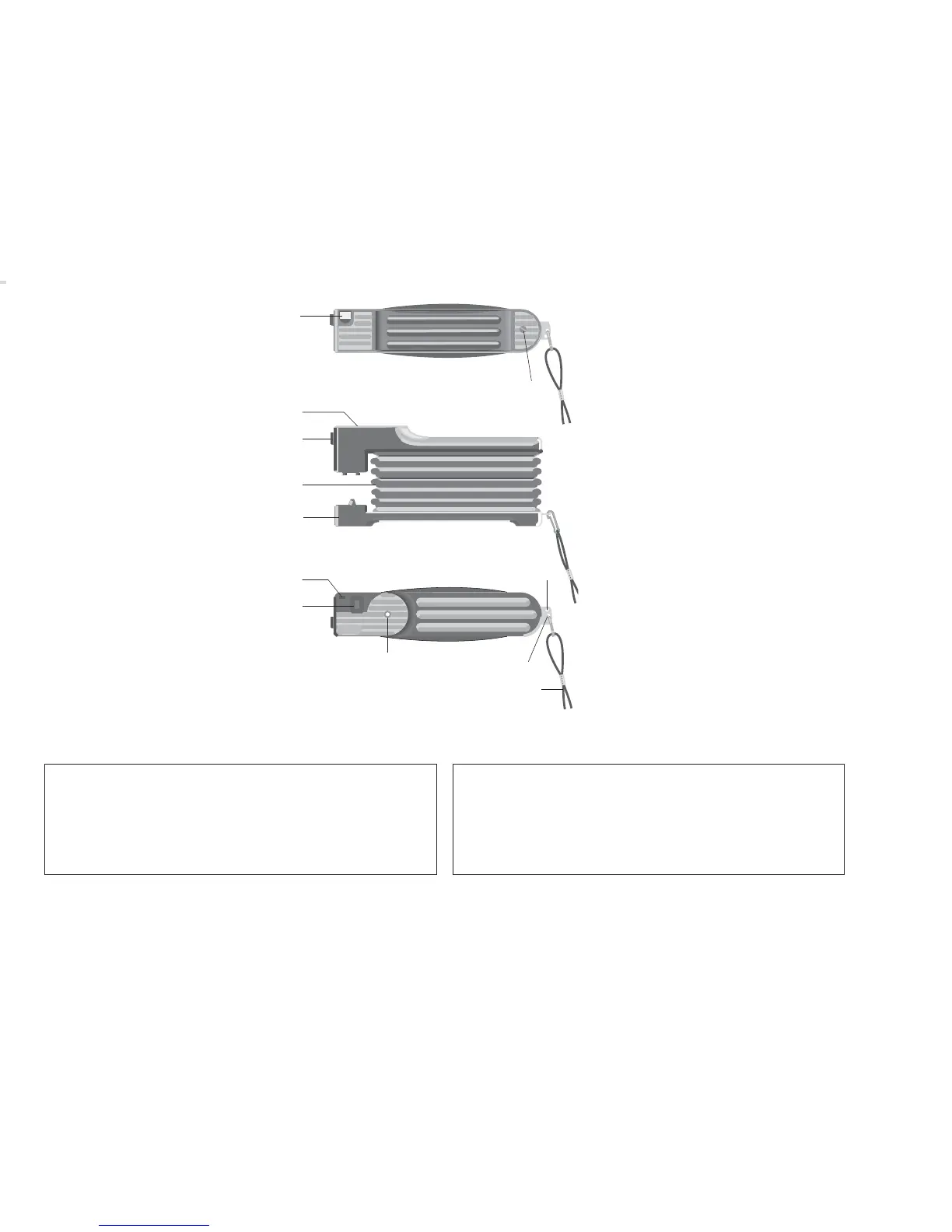

What is What
1 Tube opener with ceramic cutter
2 Cover plate
3 Socket
4 Rubber bellows
5 Lower pump plate
6 Stroke Counter Reset Button
7 Stroke counter
8 End-of-Stroke Indicator
(End-of-Stroke membrane)
9 Bolt to secure lower pump plate
in place
10 Hole to break off the tube tip
11 Hole for attachment of loop
handle
12 Loop handle with snap hook
10
Technische Daten
Hubvolumen 100 ± 5 cm
3
Länge 170 mm
Breite 45 mm
Höhe 85 mm
Gewicht 250 g
D
accuro
00
1
2
3
4
5
6
10
7
8
11
12
9
Technical Data
Stroke volume 100 ± 5 cm
3
Length 170 mm
Width 45 mm
Height 85 mm
Weight 250 g
Was ist was
1 Kermamikscheibe zum Öffnen
des Röhrchens
2 Gehäuseplatte
3 Tülle
4 Gummibalg
5 Untere Griffplatte
6 Taste zum Rücksetzen des
Zählers
7 Zählwerk für Anzahl der Hübe
8 Indikator für Hubende
(Hubende-Membran)
9 Schraube zum Befestigen der
unteren Griffplatte
10 Bohrung zum Abbrechen der
Röhrchenspitze
11 Bohrung für Handschlaufe
12 Handschlaufe mit Karabiner-
haken
