Dräger PSS BG 4

Testing
66
Проверка

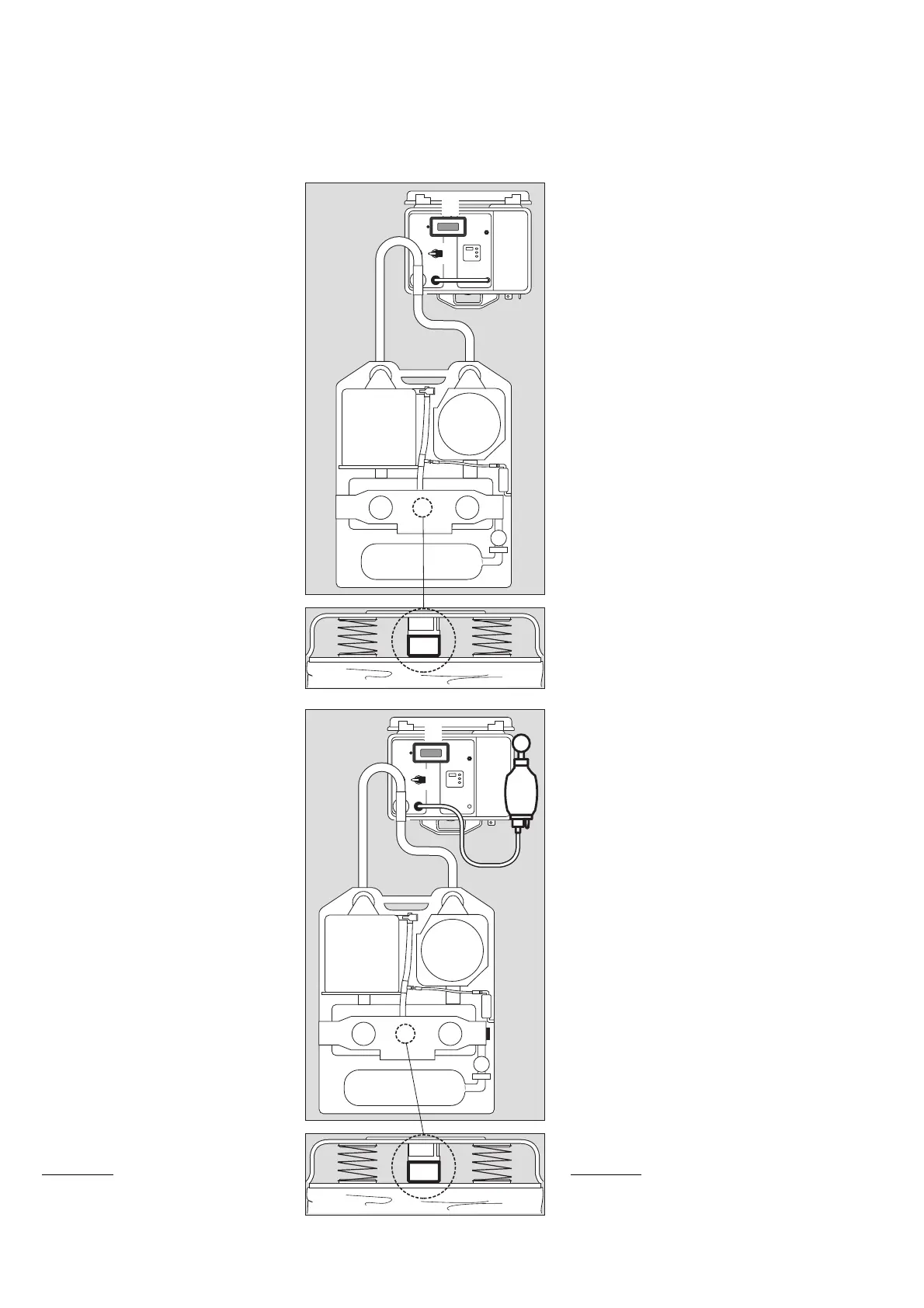

Checking the Constant
Metering Valve
1 Connect pump connection and flow
connection of the test unit using the
flow hose.
2 Set test unit so that it indicates the
flow (display shows "l/min").
3 Open the shut-off valve at the test
unit.
4 Fit the open side of the sealing cap
R 22 086 over the tappet of the relief
valve and hold it tightly until it is pres-
sed into place by the inflated brea-
thing bag.
2 The constant metering value indica-
ted at the test unit should amount to
1.5 to 1.9 l/min
1)
.
Checking the Minimum Valve
1 Set test unit so that it indicates the
pressure.
2 Make sure that the shut-off valve at
the test unit is open.
● Remove flow hose from pump con-
nection.
3 Connect suction side of the pump to
the test unit.
● Pump slowly.
The breating circuit is de-aereated.
4 Remove sealing cap R 22 086 from
the relief valve.
● Continue pumping until
5 the minmum valve in the breathing
bag opens.
1 The opening pressure indicated at
the test unit should amount to 0.1 to
2.5 mbar.
1) Only applies with cylinder pressure
180 to 200 bar.
16021726.eps
2
1
3
4
4
16121726.eps
1
2
4
3
4
5
Проверка дозирующего
клапана постоянного
расхода
1 Соедините патрубки и насоса и
измерения потока на
испытательном устройстве
прилагаемым шлангом.
2 Установите режим измерения
потока на испытательном
устройстве (на дисплее показано
"l/min").
3 Откройте отсечной клапан на
испытательном устройстве.
4 Установите заглушку R 22 086
открытой стороной поверх
толкателя предохранительного
клапана и плотно удерживайте,
пока она не будет прижата на
месте надутым дыхательным
мешком.
2 Значение дозированного расхода,
показанное на испытательном
устройстве, должно лежать между
1,5 и 1,9 л/мин
1)
.
Проверка легочного
автомата
1 Установите режим индикации
давления на испытательном
устройстве.
2 Убедитесь, что открыт отсечной
клапан на испытательном
устройстве.
● Снимите прилагаемый шланг с
соединения насоса.
3 Подсоедините сторону
всасывания насоса к
испытательному устройству.
● Медленно создавайте
разрежение.
Давление в дыхательном контуре
будет сброшено.
4 Снимите заглушку R 22 086 с
избыточного клапана.
● Продолжайте качать, пока
5 не откроется легочный автомат в
дыхательном мешке.
1 Открывающее давление,
показанное на испытательном
устройстве, должно лежать между
0,1 и 2,5 мбар.
1) Применимо только для давления в
баллоне от 180 до 200 бар.
