64 Dräger X-dock 5300/6300/6600
Eliminación

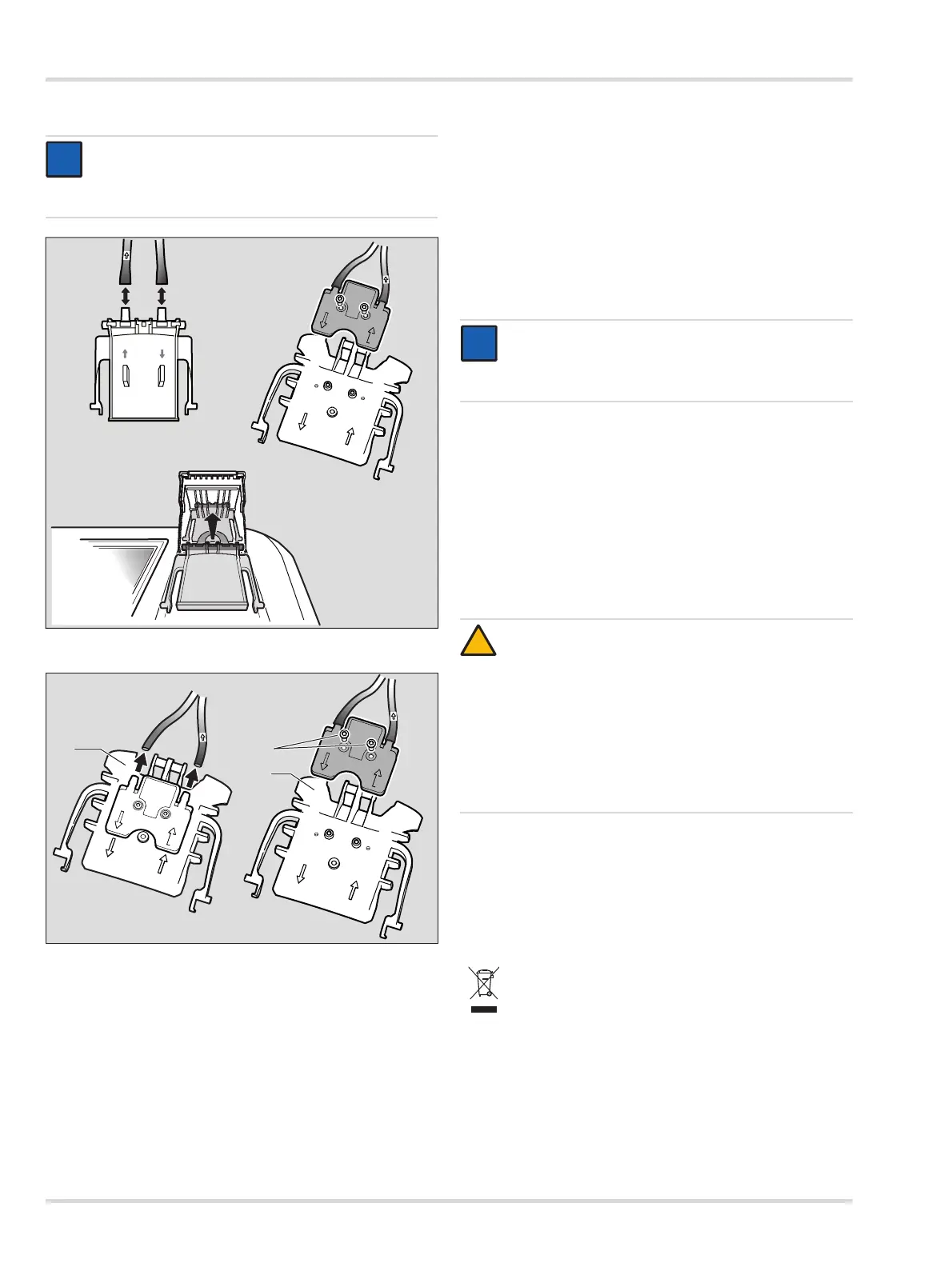

7.2 Sustituir las juntas
1. Abrir la tapa del módulo.
2. Presionar hacia dentro las dos lengüetas de bloqueo
exteriores y extraer la junta hacia abajo.
3. En el módulo Pac/X-am 125: Soltar los tubos de la junta
(1).
En el Módulo X-am 8000: Afloje ambos tornillos del
conector de manguera y retire el conector de manguera
con los manguitos. Al hacerlo, compruebe que las juntas
del conector de la manguera estén intactas y, en caso
necesario, sustitúyalo (2).
4. Sustituir la junta.
5. En el módulo Pac/X-am 125: Acoplar los tubos a la nueva
junta (observar las flechas de la junta y del tubo).
En el módulo X-am 8000: Inserte el conector de manguera
con los manguitos en la nueva junta y apriete ambos
tornillos.
6. Presionar hacia dentro las lengüetas de bloqueo exteriores
e insertar la junta en la tapa del módulo. Las lengüetas de
bloqueo deben encajar.
7. Comprobar que la junta esté asentada correctamente en la
tapa del módulo.
7.3 Sustituir el filtro de aire fresco
1. Desenroscar el filtro de aire fresco usado.
2. Enroscar el filtro de aire fresco nuevo.
7.4 Calibración de la pantalla táctil
1. Al encender el equipo, mantener la tecla de función
pulsada hasta que se muestre la pantalla de calibración.
2. Pulsar las 5 marcas de posicionamiento indicadas
sucesivamente.
7.5 Limpieza
El equipo no necesita cuidados especiales.
 En caso de suciedad intensa, el equipo puede limpiarse
con cuidado utilizando un paño húmedo.
 Secar el equipo con un paño.
8 Eliminación
NOTA
Las juntas deben sustituirse en intervalos regulares
(p. ej., en cada inspección anual) o antes si fuera
necesario.
i
i
01733286.eps
1
2
10333286.eps
1
2
3
NOTA
En caso de uso regular y en función de las condiciones
de uso, el filtro de aire fresco debe sustituirse,
generalmente, cada 2 meses.
ATENCIÓN
¡Merma y desgaste del equipo!
Un fuerte ensuciamiento o una intensa formación de
polvo puede mermar el funcionamiento del equipo y
aumentar el desgaste de componentes individuales
del equipo.
Limpiar el equipo regularmente.
Los objetos de limpieza ásperos (cepillos, etc.),
detergentes y disolventes pueden dañar el filtro de aire
fresco.
Este producto no debe eliminarse como residuo
doméstico. Por este motivo está identificado con el
símbolo contiguo.
Dräger recoge el producto de forma totalmente
gratuita. La información a este respecto está
disponible en las delegaciones nacionales y en
Dräger.
i
i
!
