DEKSEL MONTEREN:
Bij de levering is de deksel voorgemonteerd, maar in-
dien nodig kan deze worden vervangen. Hiervoor draait
u de romp van de toiletverhoger (A) om en drukt u tege-
lijkertijd op de dekselklemmen.
De deksel kan vervolgens uit de houders worden ge-
haald. Klem de nieuwe deksel op dezelfde manier vast.
MONTAGE ARMLEUNINGEN:

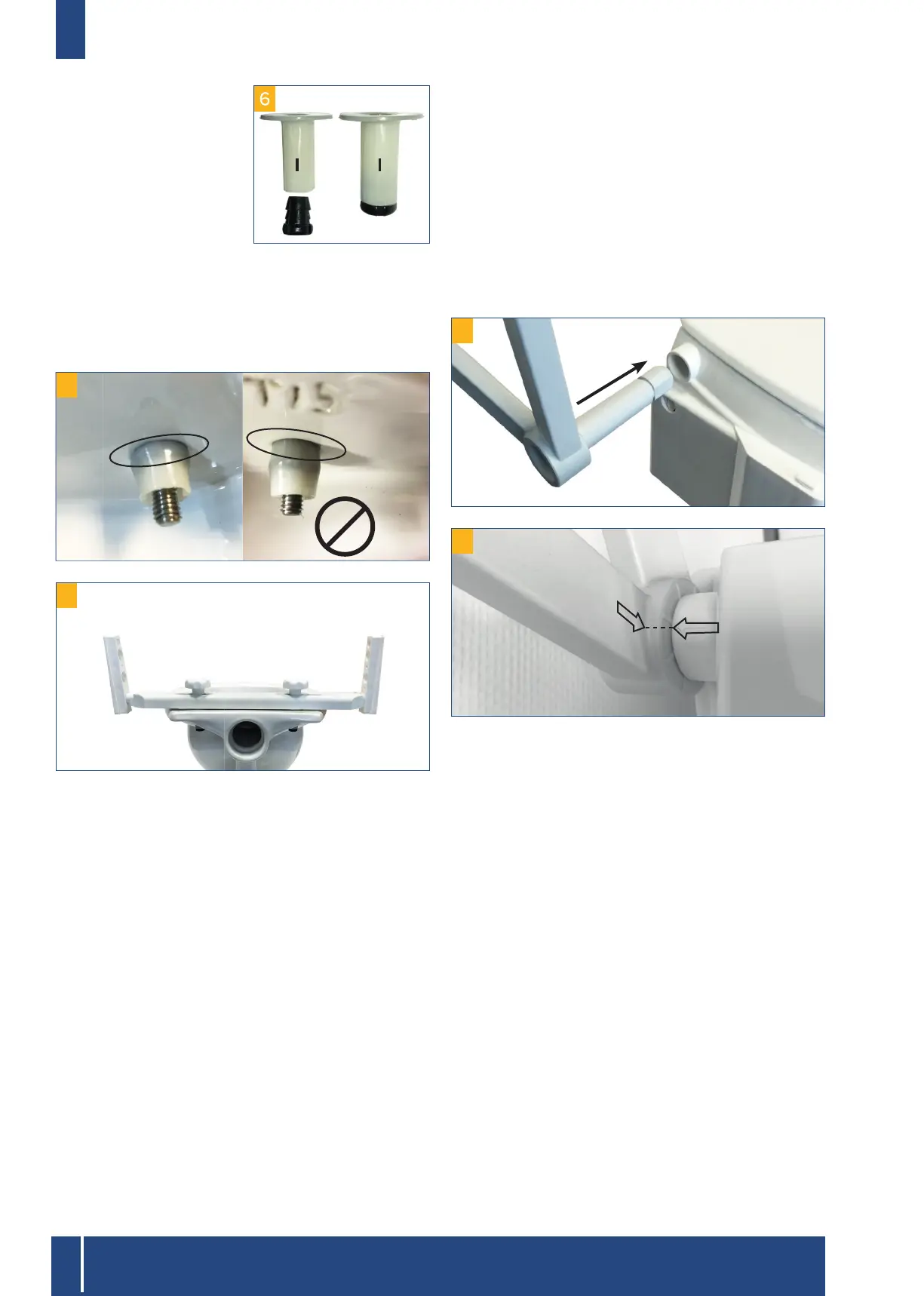

Steek de armleuningen (J) zijdelings in de daarvoor be-
stemde armleuninghouders (a eelding 9).
9
J
J
10
Hiervoor dienen de pijlen op de armleuning (J) en op
de armleuninghouder op elkaar te worden afgesteld
(a eelding 10).
Schuif de armleuningen (J) vervolgens tot de aanslag
naar binnen en klap ze daarna omlaag.
TSE 120 PLUS:
Druk de topmontage-plug-
gen (I) zoals op de a eel-
ding te zien is in elkaar en
steek ze van boven in de
bevestigingsgaten van het
keramiek (a eelding 6).
Leg de steun achter (B) op het keramiek en draai de ster-
vormige schroeven (H) er van boven op, maar draai ze
nog niet vast. Lijn de steun achter (B) uit met het midden
van het keramiek en draai de stervormige schroeven (H)
stevig vast vast (a eelding 7+8).

7
II
CC
H H
B
8
Steek de roosters/houders (C) op de gewenste hoogte
(8,5 / 12 / 15,5 cm) rechts en links op de steun achter (B)
(a eelding 2).
Om de hoogte voor in te stellen, steekt u de steunen (D)
in de betre ende opening tot ze hoorbaar vastklikken
(a eelding 3).
• Let erop dat de voorste steunen (D) rechts en links op
dezelfde hoogte worden ingestoken.
• De voorste steunen (D) kunnen lager worden ingesteld
dan de achterste steun (B).
• Steek de twee verstevigingen (E) in de betre ende
openingen achter, tot ze hoorbaar vastklikken (a  e e l -
ding 4).
• Steek de romp van de toiletverhoger (A) in de roosters/
houders (C) . De roosters/houders (C) moeten daarbij
vastklikken met de vergrendelklampen (L) in de romp
(A) (a eelding 4+5).
De roosters/houders (C) kunnen slechts in één richting
in de toiletverhoger worden gestoken.
