Istruzioni per l’uso TSE 120 / TSE 120 Plus
29
Drive Medical GmbH & Co. KG | Versie: 24.03.2020 | Salvo errori e modifi che
IT
Avvertenze di sicurezza
• Non utilizzare il prodotto se difettoso!
• Attenzione - Pericolo di scivolare/cadere!
• Il coperchio aperto non deve essere usato come
schienale!
• Il coperchio chiuso non deve essere sottoposto a cari-
chi (ad es. usato come sedile)!
• Controllare regolarmente che il rialzo per toilette poggi
saldamente sul water. Eventualmente riprendere il ser-
raggio dei dadi.
• Rispettare il peso massimo permesso dell’utilizzatore.
Questi dati sono riportati sia nei dati tecnici delle pre-
senti istruzioni che sulla targhetta tipologica.
Utilizzo
Il rialzo per toilette TSE 120 è idoneo praticamente per
tutti i water a norma o in commercio.

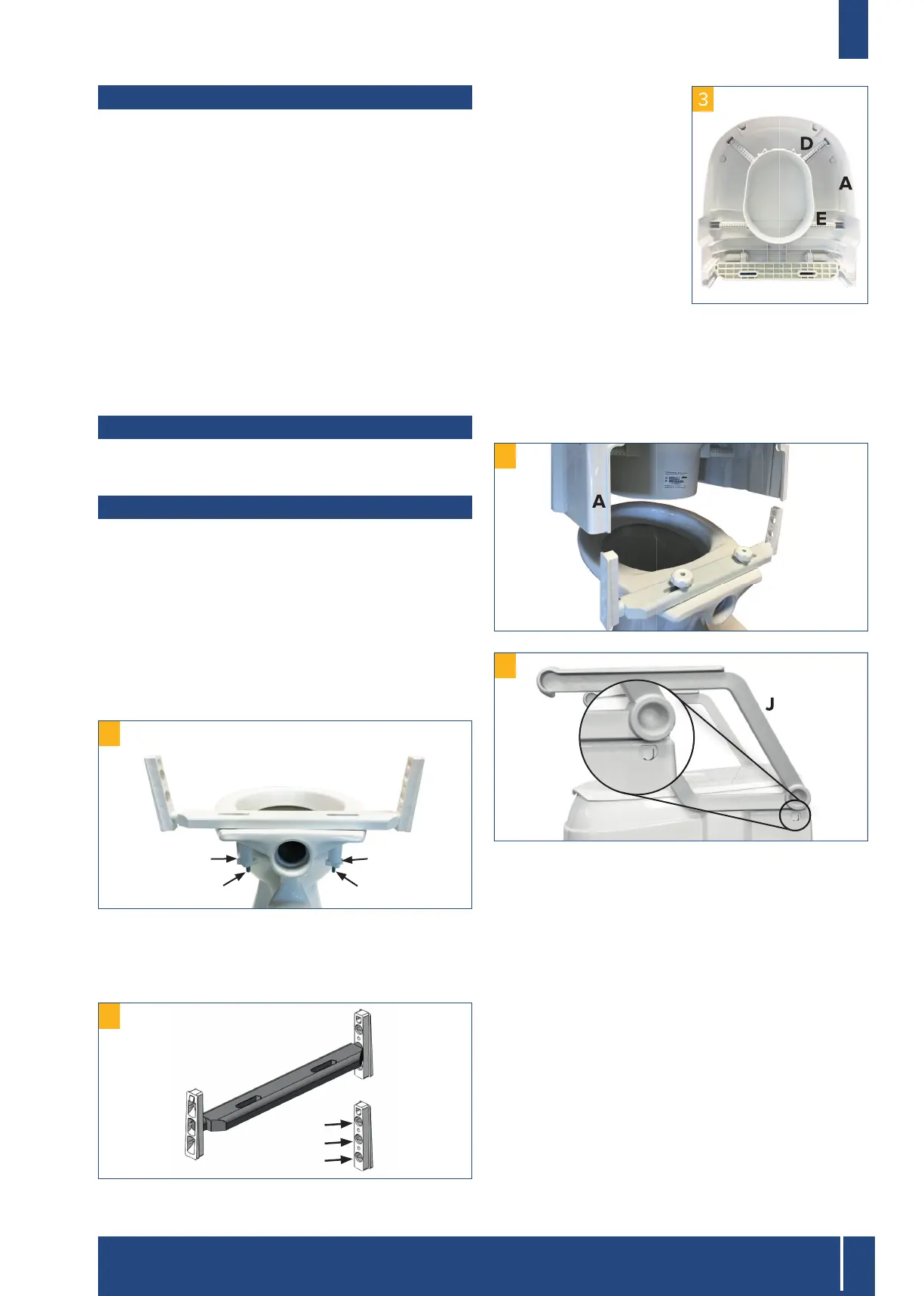

Montaggio
Rimuovere la seduta e il coperchio dal water.
Per il montaggio non occorrono attrezzi.
TSE 120:
Poggiare sulla ceramica il supporto posteriore (B) con le
viti di fi ssaggio (F). Avvitare i dadi (G) dal basso, senza
serrarli a fondo.
Allineare il supporto posteriore al centro rispetto alla ce-
ramica e serrare a fondo i dadi (fi g . 1 ).
1
B
G
G
F
F
C
C
Inserire i sostegni regolabili (C) all’altezza desiderata (8,5
/ 12 / 15,5 cm) sul supporto posteriore (B) a sinistra e a
destra (fi g . 2 ).
2
C
C
C
B
8,5 cm
12 cm
15,5 cm
Per regolare l’altezza an-
teriore, inserire i supporti
(D) nell’apposita apertura
fi no a percepire lo scatto
(fi g . 3 ).
• Attenzione che i supporti
anteriori (D) siano inse-
riti alla stessa altezza a
destra e a sinistra.
• I supporti anteriori (D)
possono essere regolati
su un’altezza inferiore al supporto posteriore(B).
• Inserire i due rinforzi (E) nelle rispettive aperture poste-
riori, fi no a percepire lo scatto (fi g . 3 ).
• Inserire il corpo del rialzo per toilette (A) nei sostegni
regolabili (C). I sostegni regolabili (C) con le linguette
(L) devono agganciarsi al corpo (A) (fi g . 4 + 5 ).
4
C
C
5
A
J
J
L
I sostegni regolabili (C) possono essere inseriti nel
rialzo per toilette solo in una direzione.
