Drive DeVilbiss TSE 120 - Page 30

30
Istruzioni per l’uso TSE 120 / TSE 120 Plus
Drive Medical GmbH & Co. KG | Versie: 24.03.2020 | Salvo errori e modifi che
IT
MONTAGGIO DEL COPERCHIO:
Il coperchio è premontato alla consegna, ma se
necessario può essere sostituito. A questo scopo girare
il corpo del rialzo (A) premendo al tempo stesso le clip
del coperchio.
Così il coperchio può essere rimosso dai supporti. Mon-
tare nelle clip il nuovo coperchio.
MONTAGGIO BRACCIOLI:
Inserire i braccioli (J) lateralmente negli appositi supporti
(fi g . 9 ).
9
J
La freccia sul bracciolo (J) e il supporto del bracciolo de-
vono corrispondere (fi g . 1 0 ).
J
10
Ora infi lare i braccioli (J) fi no all’arresto, quindi ribaltarli
verso il basso.

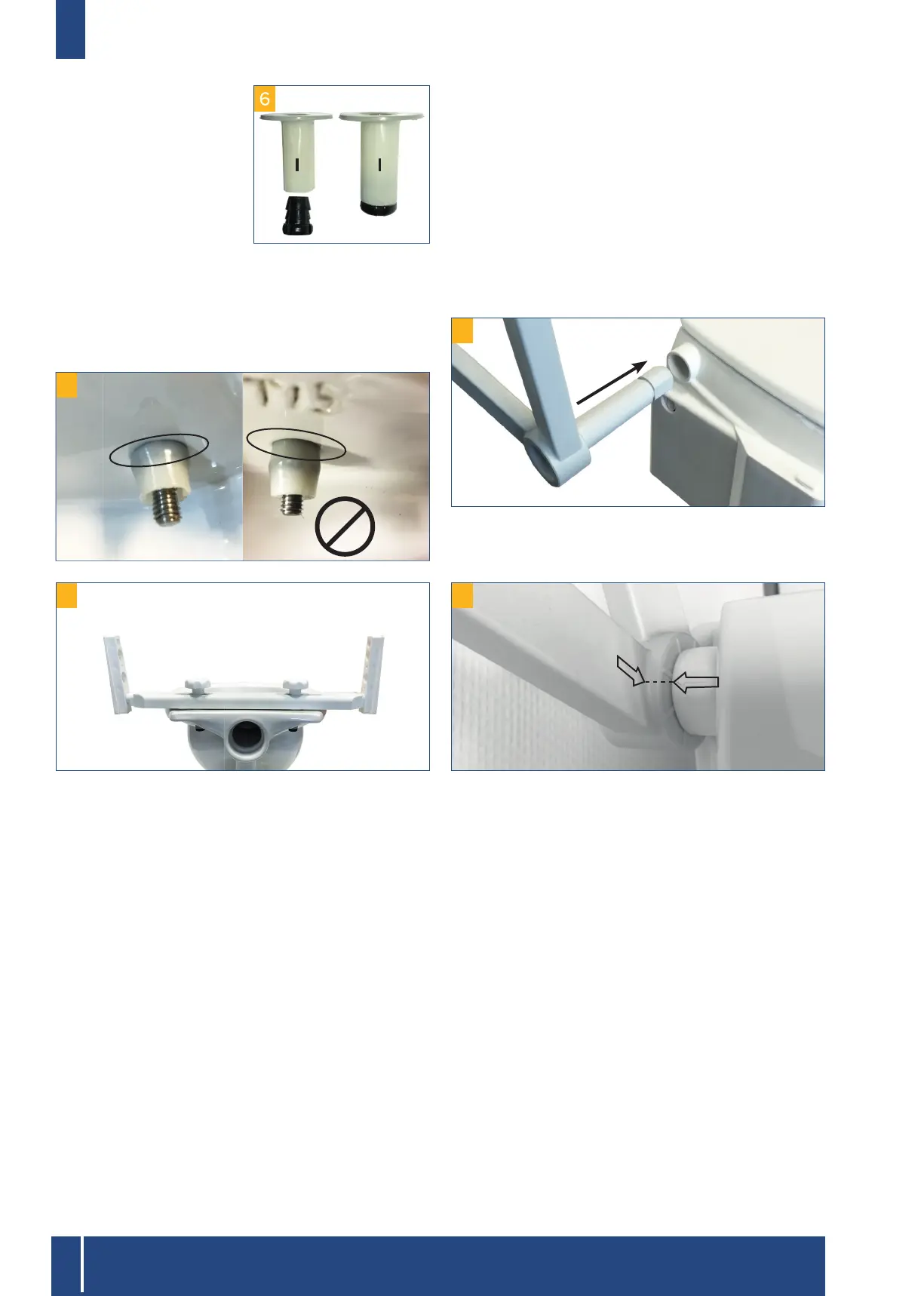

TSE 120 PLUS:
Comprimere il tassello per
montaggio top (I) come
mostrato nella fi gura e in-
serirlo dall’alto nei fori di
fi ssaggio della ceramica
(fi g . 6 ).
Poggiare il supporto posteriore (B) sulla ceramica e av-
vitare dall’alto le viti a stella (H) senza avvitare fi no in
fondo. Allineare il supporto posteriore (B) al centro ri-
spetto alla ceramica e avvitare a fondo le viti a stella (H)
(fi g . 7 + 8 ).

7
II
CC
H H
B
8
Inserire i sostegni regolabili (C) all’altezza desiderata (8,5
/ 12 / 15,5 cm) sul supporto posteriore (B) a sinistra e a
destra (fi g . 2 ) .
Per regolare l’altezza anteriore, inserire i supporti (D)
nell’apposita apertura fi no a percepire lo scatto (fi g . 3 ).
• Attenzione che i supporti anteriori (D) siano inseriti alla
stessa altezza a destra e a sinistra.
• I supporti anteriori (D) possono essere regolati su
un’altezza inferiore al supporto posteriore (B).
• Inserire i due rinforzi (E) nelle rispettive aperture poste-
riori, fi no a percepire lo scatto (fi g . 4 ).
• Inserire il corpo del rialzo per toilette (A) nei sostegni
regolabili (C). I sostegni regolabili (C) con le linguette
(L) devono agganciarsi al corpo (A) (fi g . 4 + 5 ).
I sostegni regolabili (C) possono essere inseriti nel rial-
zo per toilette solo in una direzione.
