Plaatsen van de houtblokken
• Leg het grote blok tegen de achterwand.
• Verdeel het vermiculiet gelijkmatig over de branderbak en
de bak er omheen, (bak voor vermiculiet). Het vermiculiet
zit in een plastic zakje bij de houtblokkenset.
• Verdeel bovenop het vermiculiet de gele chips. Dit zit in
een plasticzakje bij de houtblokkenset. De chips geeft een
gloeieffect op het branderbed.
• Let op: geen chips boven de gaasopening van de brander-
bak leggen. Dit zal namelijk het vlambeeld verstoren.
• Let op dat er geen vermiculiet op of tussen de waakvlam-
brander komt.

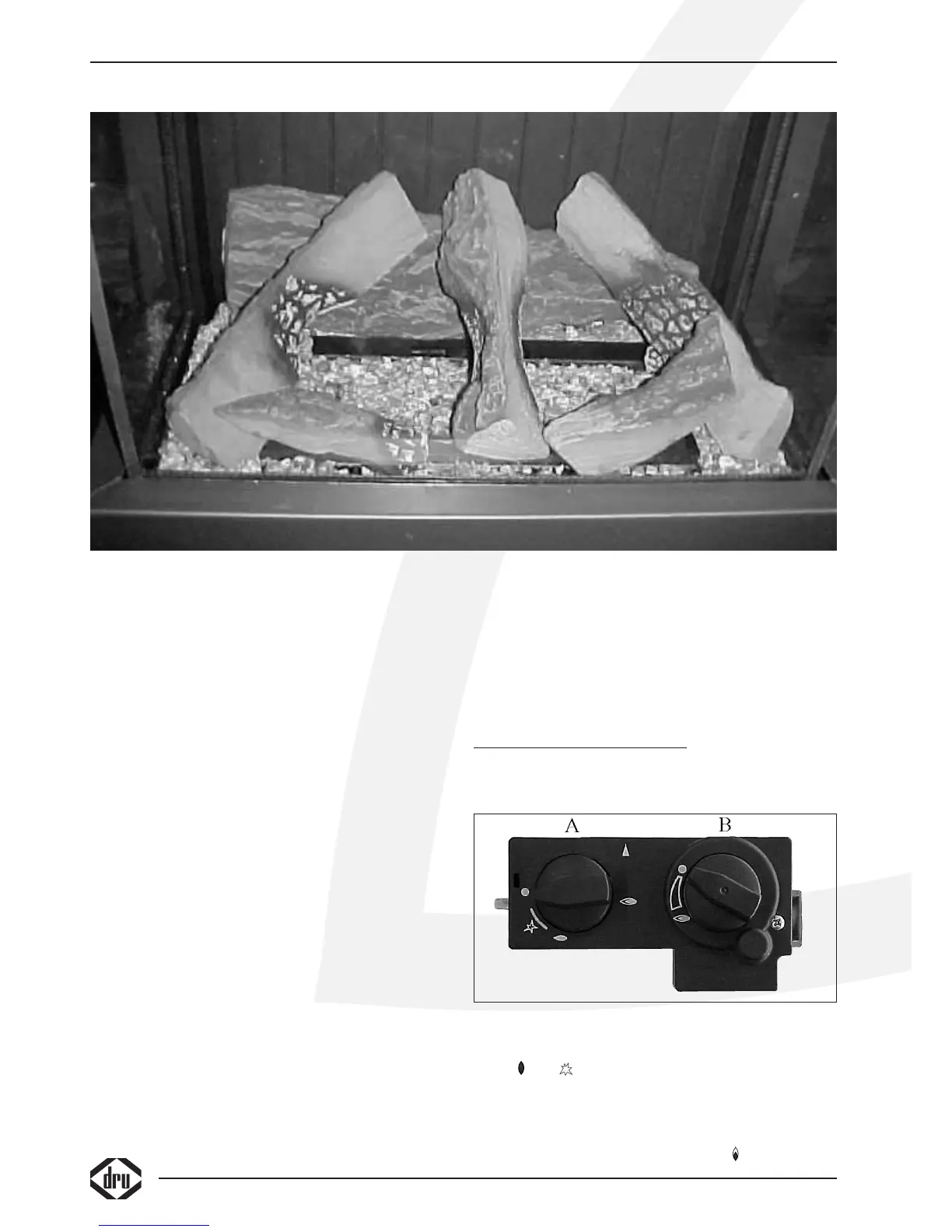

• Plaats de overige blokken zoals in fig. 5 is aangegeven.
De blokken mogen niet op een andere manier neergelegd
worden, omdat dan roetvorming kan ontstaan, ook mogen
de blokken niet tegen de waakvlambrander aan liggen.
Gebruik geen andere materialen dan die meegeleverd zijn.
De meegeleverde materialen zijn onbrandbaar en speciaal
voor dit toestel gemaakt.
Aansluiting van de gastoevoer
De gastoevoer aansluiten op het gasregelblok met 3/8"
BSP binnendraad.
In de aansluitleiding dient een goedgekeurde aansluitkraan
met koppeling te worden opgenomen (voor België moet
deze B.G.V. gekeurd zijn).
Verder geldt:
• Ontlucht de toevoerleiding voordat het toestel wordt
vastgekoppeld.
• De bedieningskraan mag niet verdraaid worden bij het
aansluiten aan de gastoevoerleiding.
• Vermijd spanningen op de bedieningskraan en leidingen.
• Controleer de aansluitingen op gasdichtheid.
GEBRUIKERSHANDLEIDING
Achter de klep onder aan het toestel bevinden zich de
knoppen waarmee het toestel kan worden bediend.
Aansteken
Knop A indrukken en linksom draaien tot de kleine
vlam . Bij zal het toestel ontsteken. Controleer of
de waakvlam brandt. (achter het glasraam ongeveer in het
midden achter de brander) Indien de waakvlam brandt,
knop A nog ca. 5 sec. geheel ingedrukt houden. Daarna
knop A loslaten en controleren of de waakvlam blijft bran-
den. Draai nu knop A naar de grote vlam . Hierdoor zal
4
INSTALLATIE VOORSCHRIFT GEBRUIKERSHANDLEIDING
fig. 7
fig. 5
