DS18 RY-HARNESS.HD - Page 6

5
RY-HARNESS.HD
1
2
7
5
6
4
3

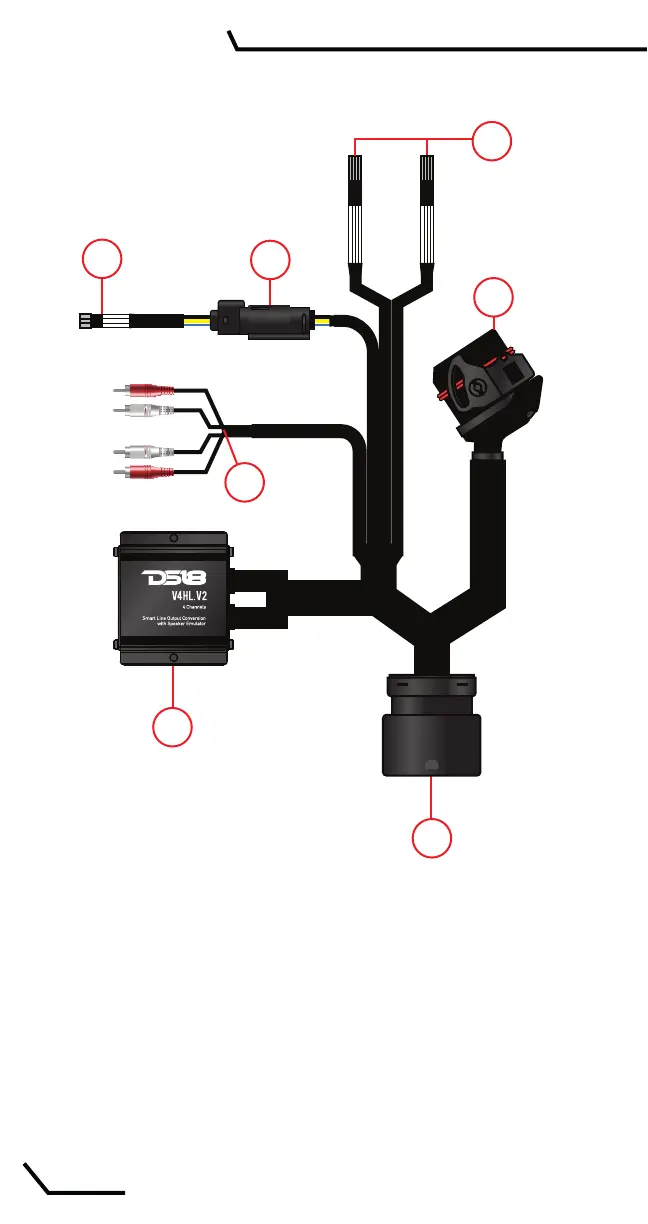

DESCRIPCIÓN DEL ARNÉS:
1. Conector hembra de radio, conéctelo al arnés de radio de fábrica desde el
lado de la motocicleta.
2. Convertidor de alto a bajo con módulo emulador de altavoz (V4HL.V2).
3. Arnés de alimentación DSP, conéctelo para encender un DSP opcional,
o use el control remoto para encender el amplificador.
4. Salida de audio RCA, conéctelo a la entrada de bajo nivel del
DSP/amplificador.
5. Conector rápido para la línea de alimentación DSP.
6. Los cables de los altavoces de la ubicación de fábrica de los altavoces,
conéctelos al amplificador.
7. Conector macho de radio, conéctelo al conector de radio de fábrica desde
el lado de la unidad.
