PK5500
键盘可以在最多
64
个防区的报警控制主
机上使用。这些键盘兼容如下
DSC
安防系统的
最新版本 :
规格
• 温度范围 : -10°C 至 +55°C (14°F 至 131°F)
• 湿度(最大值): 93% R.H., 无冷凝
• 塑料外壳保护等级 : IP30, IK04
• 额定电压:额定 12V
DC
• 通过 4 路通信总线连接到控制主机
• 一个键盘防区输入 /PGM 输出 *
• 电流消耗:50mA(待机)/125mA(最大)
• 壁挂式防拆装置
• 5 个可编程功能键
•就绪(绿色 LED)、设防(红 色 LED)、故 障(黄
色 LED)、AC(绿色 LED)
• 低温传感器 :
报警
6°C (43°F)/ 恢复 9°C (48°F)
* 备注:请勿将防区编程设定为火警类型或全天类
型。
打开包装
Power 键盘包装箱中包括以下部件 :
安装
您应将键盘安装在指定入口和出口的附近。
请选择干燥安全的位置并按照下述步骤安装
键盘。

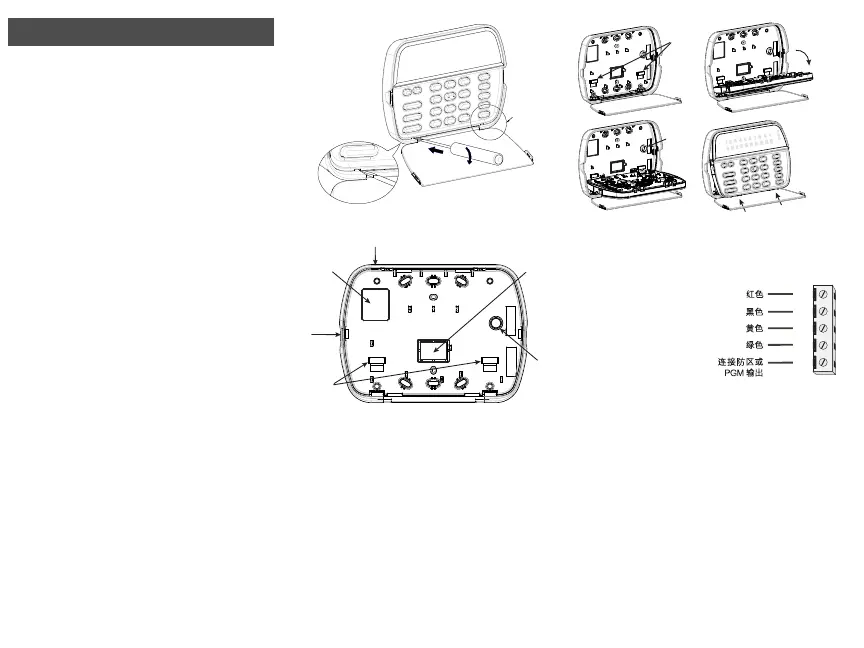

拆卸键盘
1.用平口螺丝起插入两个槽沟中的一个。
2.如下图所示,将螺丝起向背板塑胶方向旋转,
这将松开前部面板的一侧。
3.对另一个槽沟重复步骤 1 和 2,完全分开前部
面板,开始接线。
安装键盘和布线
1. 使用安装孔将键盘固定到墙上。除非在单组盒
上安装,否则使用提供的全部 4 个螺丝钉。
2.从吊钩上卸下键盘。把键盘放到底盘中,务必
尽可能把电线推回墙内。将电线引到键盘内,
确保避开较高的组件。吧嗒一声关上前部组
合件,确保下面的电线没有挤压到键盘。
3.将键盘放到底盘上的吊钩中,并向下旋转以啮
合。
4.通过布线槽或镂空推板布线。将
Keybus
和
PGM/Zone
配线连接到键盘。把防拆器放到底
盘上的防拆孔中。
注意:如 果前 部键盘组合 件 之间 存 在压力,请 打
开键盘,重新布线并再次关上前部键盘组合件。重
复执行上述步骤,直到键盘正确关闭。
连线
1. 装置连线前,确保断
开控制主机上的所
有电 源(交 流变压
器和电池)。
2.将四根通信总线
(红、黑、黄、绿)从
控制主机连接到
键盘终端。见图:
3.如果 ”P/Z” 端口编程设定为输入口,可以
给键盘的”P/Z”端口连接就近的门触点之类的
装置。这样就不需要重新将信号线连接到控
制主机。要连接防区,请将信号线的一端从
探测器连接到 ”P/Z” 端口,将另一条线连接到
B(黑色)端口。对于有源设备,将红色电线连
接到 R(正极)端口,黑 色电线连接到 B
(负极)端口。使用末端电阻监控时,按《系
统安装手册》中介绍的配置之一连接防区。
4.如果 ”P/Z” 终端被编程为输出口,则按区段
[080] 中的 PGM 编程输出。电源电压正极和
”P/Z” 端口之间可以连接小型继电器、蜂鸣器
或其他 DC 装置(最大负荷 50mA)。
安装说明
• PC580 • PC585 • PC1555MX • PC1565 • PC5020
• PC1616 • PC1832 • PC1864 • PC5005
• PC5008 • PC5010 • PC5015 • PC5016
• 一个 Power 键盘 • 键盘内门标签
• 四个安装螺钉 • 一个防拆开关
• 两个线末电阻 • 一份安装说明
1
2
3
柑䴉㘷㨎
柑䴉㘷㨎
柑䴉㘷㨎
を兎㲌
⚙朸
棁㕕ⷣ
1.
2.
3..
4.
⚙朸
棁㕕ⷣ
㡚懻ⅴ⟽⚗
㖘ₚ␂ₙ
PK5500
R
B
Y
G
P/Z
