DSC PowerSeries RFK5508

Le tastiere PK55XX\RFK55XX possono essere utilizzate nei sistemi di
sicurezza fino a 64 zone. Queste tastiere sono compatibili con i seg-
uenti sistemi di sicurezza DSC:
Le tastiere RFK55XX sono dotate di un ricevitore senza fili con la ris-
pettiva.
Specifiche
• Intervallo di temperatura: da -10°C a +55°C (da 14°F a 131°F),
Intervallo di temperatura per UL/ULC: da 0°C a +49°C (da 32°F a
120°F)
• Umidità (MAX): 93% UR
• Grado di protezione dell’involucro in plastica: IP30, IK04
• Tensione: 12 V CC nominale
• Connessione alla centrale di controllo tramite Keybus a 4 conduttori
• 1 ingresso zona/uscita PGM della tastiera*
• Assorbimento di corrente: 50mA (standby) /125mA (massimo)
• Assorbimento di corrente: 75mA (standby) /135mA (massimo)
• Dispositivo antimanomissione "parete"
•
5 tasti di funzione programmabili
• Pronto per l’inserimento (LED verde), inserito (LED rosso), anomalia (LED
giallo), CA (LED verde)
• Sensore bassa temperatura
• Frequenza: 433.92MHz (solo per RFK55XX-433)
• Fino a 32 zone senza fili (solo per RFK55XX)
*NOTA: Questa zona non deve essere programmata come “zona
incendio” o “zona 24 ore”.
Dotazione
La tastiera viene fornita con i seguenti elementi in dotazione:
Montaggio
La tastiera dovrebbe essere montata in una posizione accessibile ai
punti di entrata e di uscita designati. Una volta selezionata una sede
asciutta e sicura, effettuare le seguenti operazioni per montare la tast-
iera.

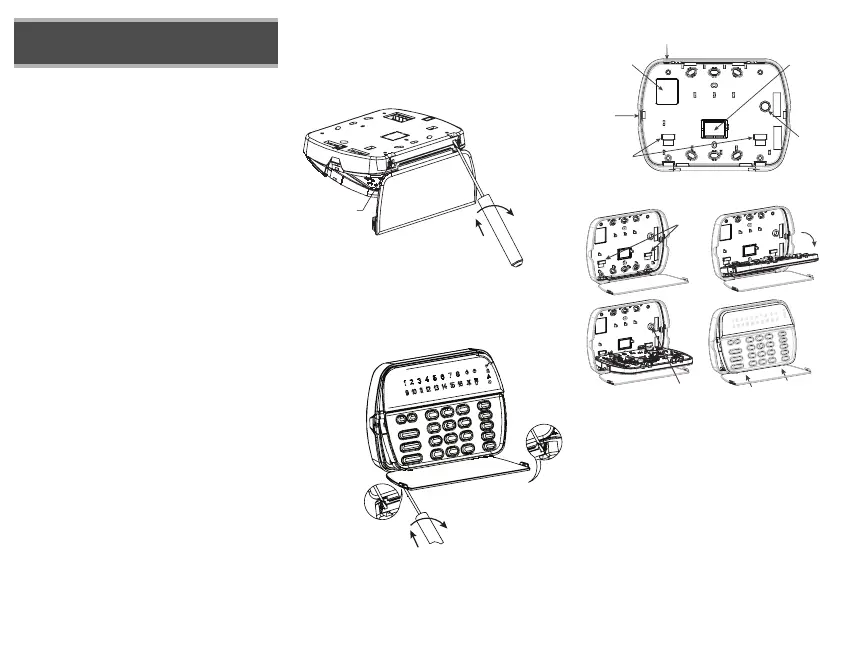

Disassemblaggio della tastiera
1. Prima rimozione della tastiera dalla piastra posteriore.
(a) Posizionare la tastiera come indicato qui sotto, quindi inserire il
cacciavite e girarlo.
2. Rimozione della tastiera dalla piastra posteriore in seguito al mon-
taggio. (a) Aprire il pannello e tenerlo in una posizione di 90° ris-
petto alla tastiera, come illustrato sotto. (b) Inserire il cacciavite
nella fessura situata sotto l’area di giunzione del pannello e girare il
cacciavite.
Montaggio e cablaggio della tastiera
1. Fissare la tastiera alla parete utilizzando i fori di montaggio. Impiegare
tutte e 4 le viti fornite, a meno che il montaggio avvenga su una scatola
di connessione.
2. Agganciare la tastiera alla piastra posteriore e muoverla verso il basso per
innestarla.
3. Posare i cavi attraverso la guida per cavi o i fori incompleti. Collegare il
Keybus e il cablaggio PGM/Zona alla tastiera. Inserire l'interruttore anti-
manomissione nel foro antimanomissione sulla piastra posteriore.
4. Rimuovere la tastiera dai ganci. Posizionare la tastiera nella piastra pos-
teriore, assicurandosi che il cavo sia spinto il più possibile nella parete.
Instradare il cavo all'interno della tastiera, assicurandosi che vengano evi-
tati i componenti. Chiudere con uno scatto il gruppo frontale, assicuran-
dosi che il cavo sottostante non eserciti alcuna pressione sulla tastiera.
NOTA: Se vi è tensione tra il gruppo frontale della tastiera e il cablaggio,
aprire la tastiera, instradare nuovamente il cavo e chiudere di nuovo. Ripe-
tere queste operazioni fino a quando la tastiera è chiusa correttamente.
Italiano
Istruzioni per l’installazione
•PC580 •PC585 •PC1555MX •PC1565
•PC1616 •PC1832 •PC1864 •PC5005
•PC5008 •PC5010 •PC5015 •PC5016
•PC5020
• Una tastiera ad energia elettrica
• Etichette della porta interna della
tastiera
• Quattro viti di montaggio • 1 interruttore antimanomissione
• 2 resistori di fine linea • 1 manuale d’installazione
Disassemblaggio
(montaggio libero)
1. Inserire il cacciavite nella fessura
in prossimità dell’angolo e premere.
3. Ripetere i
passi 1 e 2 per
il lato sinistro.
2. Ruotare
di 90°
3. Ripetere i passi 1 e
2
per il lato destro.
Disassemblaggio
(montaggio a parete)
1. Inserire il cacciavite nella
fessura in prossimità
dell’angolo e premere.
2. Ruotare di 90°
Apertura preformata
Apertura preformata
Apertura
preformata
Guide Per Cavi
Antimanomissione
Ganci
Far girare
fino all'innesto
Premere fino allo
scatto in posizione
1.
2.
3.
4.
Antimanomissione
Ganci
