El teclado PTK5507 puede ser utilizado en sistemas de seguridad
con hasta 64 zonas. Estos teclados son compatibles con la versión
más reciente de los sistemas de seguridad PowerSeries V4.2+.
Especificaciones
Rango de temperatura: 0°C a +49°C
Humedad (Máxima): Humedad Relativa del 93%, sin con-
densación.
Grado de protección del envoltorio de plástico: IP30, IK04 (pan-
talla de toque excluida)
Tensión nominal: 12VCC
Conectado al panel de control por medio de un bus de 4 hilos
Distancia del bus: 60 m (máximo); distancia del bus en el modo
de alimentación adicional: 33,5 mm (110 pies)
Hasta 8 teclados por sistema
Consumo de corriente PTK5507: 100 mA espera (pantalla apa-
gada)/200 mA encendido o alarma (modo de alimentación nor-
mal)/300 mA encendido o alarma (Modo de Energía Adicional)
Protección de seguridad contra violación del soporte de montaje
en la pared
5 teclas de función programables
Listo (LED Verde), Armado (LED Rojo), Problema (LED Amarillo),
CA (LED Verde)
Pantalla de toque: 127,9 mm (L) x 195 mm (A) x 20,35 mm
(P)
Ranura para tarjeta SD: soporta cualquier tarjeta* Secure Digital
(SD) estándar (32 x 24 x 2,1 mm) conteniendo fotos.
*Si fuere necesario, la tarjeta SD puede ser formateada para el
sistema de archivos FAT16 ó 32 usando una PC. El tamaño máx-
imo soportado es de una tarjeta SD de 32 GB.
Cables: conexión de cuatro cables estándar
Ángulo de visualización: ángulo de visualización horizontal: 70
(nominal)
Ángulo de visualización vertical: 70 (superior), 50 (inferior)
(nominal)
Brillo: 280 cd/m
2
Remoción del embalaje
El embalaje del teclado PowerSeries incluye las siguientes partes :
1 Teclado
5 tornillos de montaje
5 tirantes de retención para tornillos de montaje en la pared
1 switch anti-violación (necesario para instalaciones comerciales
contra robo UL.)
Instrucciones de Instalación
Manual del Usuario
Montaje
Se debe montar el teclado donde sea accesible a los puntos designados
de entrada y salida. Una vez que un lugar seco y seguro haya sido
seleccionado, realice los pasos siguientes para montar el teclado.
Monte y haga el cableado del teclado
1. Remueva la tarjeta SD antes de abrir la pantalla de toque
(refiérase a la Figura 1).
ADVERTENCIA : Desmontar la pantalla de
toque sin remover la tarjeta SD dañará el
equipo.
2. Remueva el tornillo en la parte inferior del teclado.
3. Inserte el desatornillador en las ranuras y remueva la tapa.

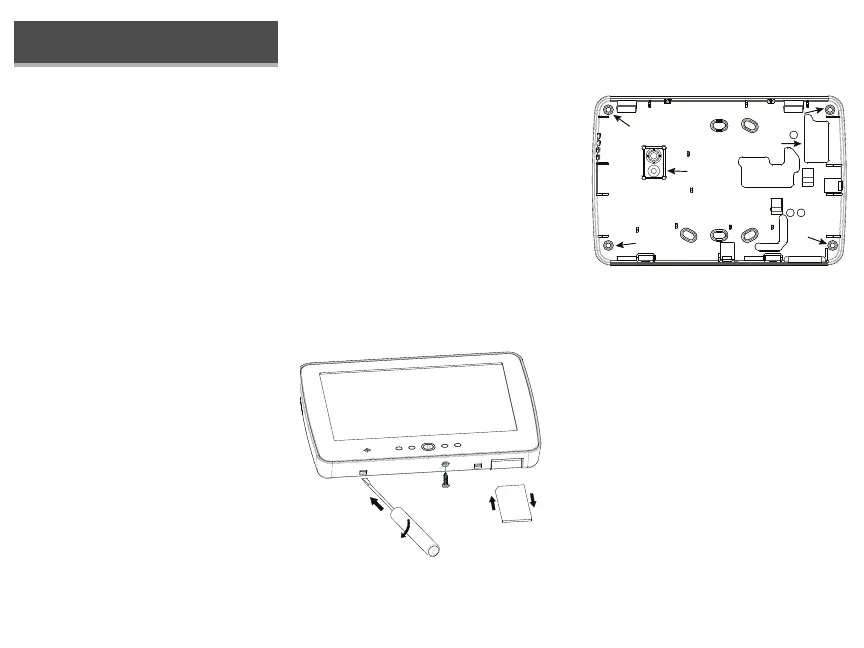

Figura 1 - Remoción de la placa trasera
4. Fije la placa trasera del teclado a la pared utilizando los
orificios de montaje. (Refiérase a la Figura 2.) Utilice los 4
tornillos proveídos excepto si el montaje es hecho en una
caja eléctrica simple. Utilice los tirantes de retención de
plástico proveídos si el equipo es montado en una pared
tipo drywall. Si utiliza el dispositivo anti-violación del
teclado, fije la placa anti-violación a la pared con un
tornillo.
Figura 2 - Montaje de la placa trasera
5. Pase el cable a través de la ranura de cableado. Conecte el
cableado del bus al teclado (refiérase a la sección
Cableado).
6. Coloque el teclado sobre la placa trasera, asegurase que el
cable sea insertado en la pared lo máximo posible.
Encamine el cable dentro del teclado asegurándose que los
componentes de alta tensión sean evitados. Encaje el
conjunto frontal para cerrar, asegurándose que no haya
presión sobre el teclado por el cable instalado en la parte
inferior.
NOTA: Si cualquier tensión es detectada
entre el conjunto del teclado frontal y el
cableado, abra el teclado, reconduzca el
cable y ciérrelo nuevamente. Repita estos
pasos hasta que el teclado sea cerrado ade-
cuadamente.
Cableado
1. Antes de cablear la unidad, asegúrese que todos los
componentes referentes a la alimentación (transformador
de CA, red de telecomunicaciones y batería) estén
desconectados del panel de control.
2. Conecte los cuatro cables del bus a partir del panel de
control (verde, amarillo, negro y rojo) a los terminales del
teclado. Refiérase a la Figura 3.
Español
Instrucciones de Instalación
tarjeta
SD
Presione
suavemente
hacia
adentro
Presione
para
eyectar
oricio
de montaje
ranura para
cableado
oricio
de montaje
oricio
de montaje
oricio
de montaje
oricio para
el tornillo
anti-violación
