DSC PTK5507

O teclado PTK5507 pode ser utilizado em sistemas de segurança
com até 64 zonas. Estes teclados são compatíveis com a versão mais
recente dos sistemas de segurança PowerSeries V4.2+.
Especificações
• Faixa de temperatura: 0°C a +49°C
• Umidade (Máxima): Umidade Relativa de 93%, sem
condensação.
• Grau de proteção do invólucro de plástico: IP30, IK04 (tela de
toque excluída)
• Tensão nominal: 12VCC
• Conectado ao painel de controle por meio de um barramento de
4 fios
• Distância do barramento: 60 m (máximo); distância do
barramento no modo de alimentação adicional: 33,5 m (110
pés)
• Até 8 teclados por sistema
• Consumo de corrente PTK5507: 100 mA espera (tela apagada)/
200 mA ligado o alarma (modo de alimentação normal) /300
mA ligado o alarma (Modo de Energia Adicional)
• Proteção de segurança contra violação do suporte de montagem
na parede
• 5 teclas de função programáveis
• Pronto (LED Verde), Armado (LED Vermelho), Problema (LED
Amarelo), CA (LED Verde)
• Tela de toque: 127,9 mm (C) x 195 mm (L) x 20,35 mm (P)
• Slot para cartão SD: suporta qualquer cartão* Secure Digital
(SD) padrão (32 x 24 x 2,1 mm) contendo fotos.
* Se necessário, o cartão SD pode ser formatado para o sistema de
arquivos FAT16 ou 32 usando um PC. O tamanho máximo
suportado é de um cartão SD de 32GB.
• Cabeamento: conexão de quatro fios padrão
• Ângulo de visualização: ângulo de visualização horizontal: 70
(nominal)
• Ângulo de visualização vertical: 70 (superior), 50 (inferior)
(nominal)
• Brilho: 280 cd/m
2
Desembalagem
A embalagem do teclado PowerSeries inclui as partes a seguir:
• 1 Teclado
• 5 parafusos de montagem
• Cinco tirantes de retenção para parafusos de montagem na
parede
• 1 chave anti-violação (necessário para instalações UL do roubo
commercial)
• Instruções de Instalação
• Manual do Usuário
Montagem
Deve-se montar o teclado onde seja acessível aos pontos designados
de entrada e saída. Uma vez que um local seco e seguro tenha sido
selecionado, realize os passos a seguir para montar o teclado.
Monte e faça o cabeamento do teclado
1. Remova o cartão SD antes de abrir a tela de toque (refira-se
à Figura 1).
ADVERTÊNCIA: Desmontar a tela de toque
sem remover o cartão SD irá danificar o
equipamento.
2. Remova o parafuso na parte inferior do teclado.
3. Insira a chave de fenda nos slots e remova a tampa.

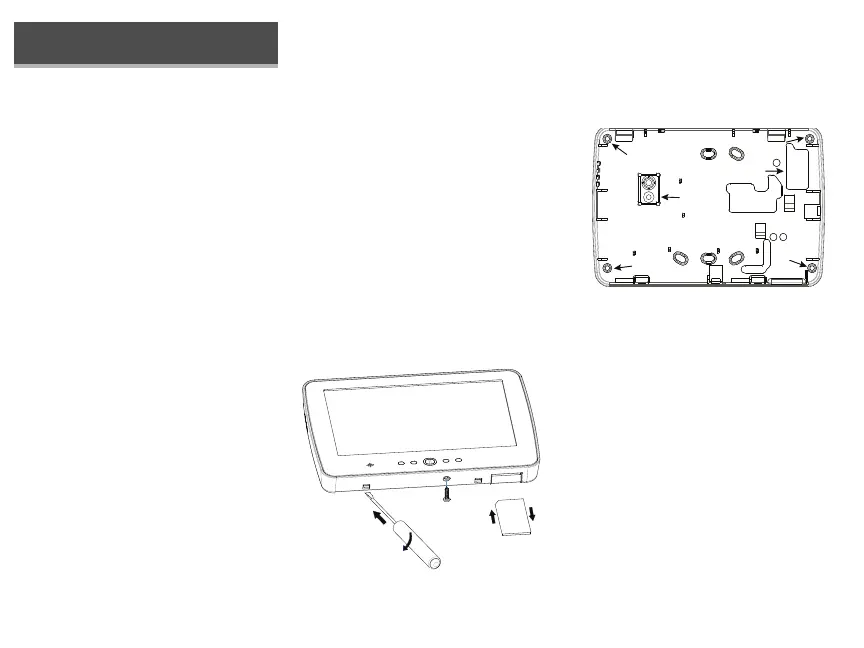

Figura 1 - Remoção da placa traseira
4. Fixe a placa traseira do teclado à parede utilizando os
orifícios de montagem. (Refira-se à Figura 2.) Utilize todos
os 4 parafusos fornecidos exceto se a montagem for feita
em uma caixa elétrica simples. Utilize os tirantes de
retenção de plástico fornecidos se o equipamento for
montado em uma parede tipo drywall. Se utilizar o
dispositivo anti-violação do teclado, fixe a placa anti-
violação à parede com um parafuso.
Figura 2 - Montagem da placa traseira
5. Passe o cabo através do slot de cabeamento. Conecte o
cabeamento do barramento ao teclado (refira-se à seção
Cabeamento).
6. Coloque o teclado sobre a placa traseira, assegura-se de que o
cabo seja inserido na parede o máximo possível. Encaminhe o
cabo dentro do teclado assegurando-se de que os
componentes de alta tensão sejam evitados. Encaixe o
conjunto frontal para fechar, assegurando-se de que não haja
pressão sobre o teclado pelo cabo instalado na parte inferior.
NOTA: Se qualquer tensão for detectada
entre o conjunto do teclado frontal e o
cabeamento, abra o teclado, reconduza o
cabo e feche-o novamente. Repita estes
passos até que o teclado seja fechado ade-
quadamente.
Cabeamento
1. Antes de cabear a unidade, assegure-se de que todos os
componentes referentes a alimentação (transformador de
CA, rede de telecomunicações e bateria) estejam
desconectados do painel de controle.
2. Conecte os quatro cabos do barramento a partir do painel
de controle (verde, amarelo, preto e vermelho) aos
terminais do teclado. Refira-se à Figura 3.
Português
Instruções de Instalação
Pressione
suavemente
para
dentro
Pressione
para
ejetar
Cartão SD
orifício de
montagem
orifício de
montagem
orifício de
montagem
orifício de
montagem
orifício para
o parafuso
anti-violação
ranhura para
cabeamento
