DSC PTK5507

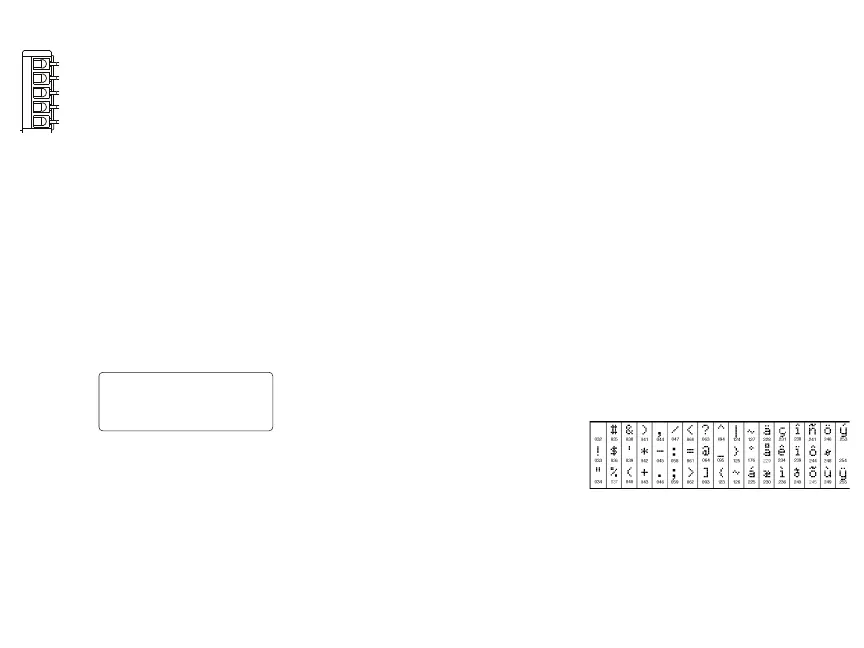

Figura 3 - Cabeamento
Aplicação da Energia
Uma vez que todo o cabeamento esteja concluído, e o equipamento
esteja fixado à estrutura do prédio com pelo menos dois parafusos,
aplique energia ao painel de controle:
1. Conecte os cabos da bateria à bateria.
2. Conecte o transformador de CA.
3. Conecte a rede de telecomunicações (por exemplo, linha
telefônica, cabo Ethernet, etc.).
Para maiores informações sobre as especificações de energia do
painel de controle, refira-se ao Manual de Instalação do painel de
controle.
CUIDADO : Encaminhe todos os cabos de
acordo com os códigos e regulamentos
locais.
Programação do Teclado
Há várias opções
de programação
disponíveis para o
teclado. Estas
estão descritas
abaixo. A programação do teclado é similar à programação do
restante do sistema. Quando estiver nas seções de programação do
teclado, o teclado irá exibir as opções ativadas. Para ativar ou
desativar uma opção, pressione o número correspondente à opção
do teclado numérico. Os números das opções atualmente ATIVADAS
serão exibidos. Por exemplo, se as opções 1 e 4 estiverem ativadas,
a tela será similar à figura exibida.
Para informações sobre a programação do restante do seu sistema
de segurança, por favor, refira-se ao Manual de Instalação do seu
sistema.
NOTA: Não habilite a função do modo de
exibição em branco (sem informações) do
teclado (programação do painel, seção 016,
opção 3). Se esta opção do teclado for
habilitada, o painel irá interromper o envio
de mensagens de status e o status do
teclado será impreciso.
Registro do Teclado
O teclado deverá ser atribuído a uma partição e a um slot se as
zonas de supervisão e ou do teclado estiverem sendo utilizadas. As
atribuições e as opções de programação do teclado deverão ser feitas
em cada teclado individualmente.
O 1º. Dígito da atribuição do teclado é utilizado para determinar a
atribuição da partição (1 a 8). Se a partição não for utilizada, insira
[1].
O 2º. dígito da atribuição do teclado é utilizado para determinar a
atribuição do slot para supervisão do teclado. Cada teclado será
atribuído a um número diferente de slot de 1 a 8.
Insira o que segue em cada teclado instalado no sistema:
1. Acesse a Programação do Instalador pressionando Opções,
Menu do Instalador [Código do Instalador] e em seguida
Prog. do Modo do Teclado.
2. Pressione [000] para programação do teclado.
3. Pressione [0] para Atribuição da Partição e do Slot.
4. Insira o 1º. dígito (1 a 8 para atribuição da partição).
5. Insira o 2º. dígito (1 a 8 para supervisão da atribuição do
slot).
6. Pressione a tecla [#] duas vezes para sair da
programação.
7. Após atribuir todos os teclados, realize uma reinicialização
de supervisão acessando Opções, Menu do Instalador,
[Código do Instalador], [902] e aguarde 60 segundos.
8. Pressione a tecla [#] para sair da programação após 60
segundos.
Programação de
Identificações
1. Acesse Opções, Menu do Instalador [Código do Instalador] e
em seguida Programação da Identificação.
2. Selecione a identificação desejada a ser programada.
3. Utilizando o teclado exibido na tela, insira a nova
identificação e pressione salvar quando concluir.
Transmissão das Identifi-
cações do LCD
Toda a programação do LCD será realizada pelo teclado. Se mais de
um teclado LCD estiver instalado no sistema, as identificações
programadas em um teclado podem ser transmitidas a todos os
outros teclados LCD. Execute o procedimento a seguir para transmitir
as identificações:
Passo 1 - Programe um teclado LCD completamente.
Passo 2 - Certifique-se de que todos os teclados LCD estejam
conectados ao barramento.
Passo 3 - Acesse a programação do teclado pressionando Opções,
Menu do Instalador [Código do Instalador], Modo de Prog. do
Teclado e acesse a seção [
, ] [998] [ , ] no teclado programado. O
teclado irá transmitir todas as informações programadas a todos os
outros teclados LCD instalados no sistema.
Passo 4 - Quando o teclado concluir a operação, pressione a tecla [#] para
sair.
Caracteres ASCII
Troca da Luz de Fundo (Nível de Brilho)
1. Pressione Opções, Config. do Teclado e Luz de Fundo.
2. Utilize a barra deslizante para ajustar o brilho de acordo
com o ajuste desejado.
3. Pressione a tecla Voltar ou Início.
Troca do Nível de Campainha
1. Pressione Opções, Config. do Teclado e em seguida Controle
da Campainha.
PTK5507
VERDE
AMARELO
PRETO
VERMELHO
NÃO UTILIZADO
Toggle Option
1 _ _ 4 _ _ _ _
