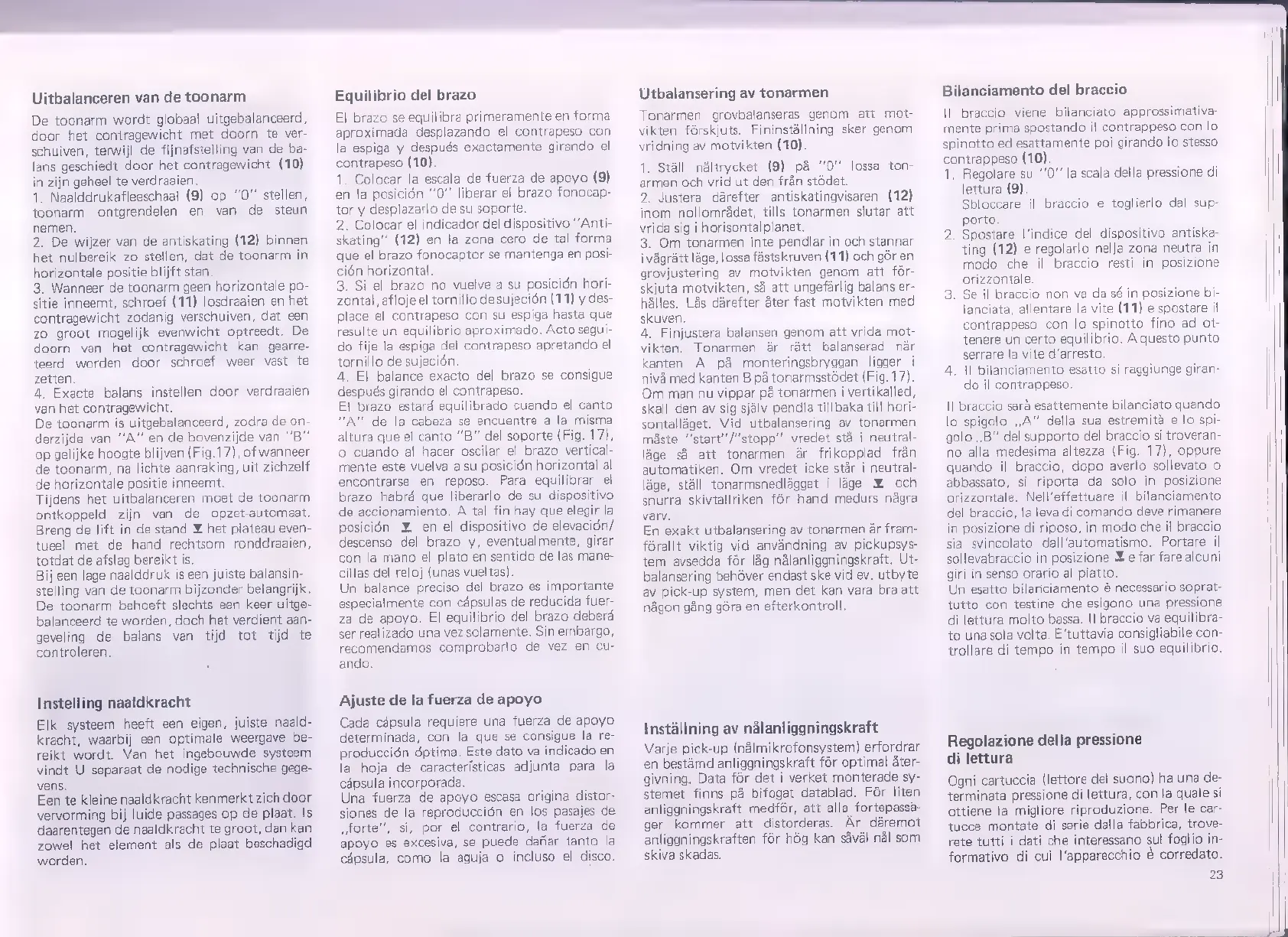

Uitbalanceren van de toonarm
De
toonarm
wordt
globaal
uitgebalanceerd,
door
het
contragewicht
met
doorn
te
ver-
schuiven,
terwijl
de
fijnafstelling
van
de
ba-
lans
geschiedt
door
het
contragewicht
(10)
in
zijn
geheel
te
verdraaien.
1.
Naalddrukafleeschaal
(9)
op
“0”
stellen,
toonarm
ontgrendelen
en
van
de
steun
nemen.
2. De wijzer van de antiskating (12) binnen
het nulbereik zo stellen, dat de toonarm in
horizontale positie blijft stan.
3.
Wanneer
de
toonarm
geen
horizontale
po-
sitie
inneemt,
schroef
(11)
losdraaien
en
het
contragewicht
zodanig
verschuiven,
dat
een
zo
groot
mogelijk
evenwicht
optreedt.
De
doorn
van
het
contragewicht
kan
gearre-
teerd
worden
door
schroef
weer
vast
te
zetten.
4. Exacte balans instellen door verdraaien
van het contragewicht.
De toonarm is uitgebalanceerd, zodra de on-
derzijde van “A” en de bovenzijde van "B^
op gelijke hoogte blijven (Fig.17), of wanneer
de toonarm, na lichte aanraking, uit zichzelf
de horizontale positie inneemt.
Tijdens het uitbalanceren moet de toonarm
ontkoppeld zijn van de opzetautomaat
Breng de lift in de stand Y het plateau even-
tueel met de hand rechtsom ronddraaien,
totdat de afslag bereikt is.
Bij een lage naalddruk is een juiste balansin-
stelling van de toonarm bijzonder belangrijk.
De toonarm behoeft slechts een keer uitge-
balanceerd te worden, doch het verdient aan-
geveling de balans van tijd tot tijd te
controleren.
Instelling naaldkracht
Elk
systeem
heeft
een
eigen,
juiste
naald-
kracht,
waarbij
een
optimale
weergave
be-
reikt
wordt.
Van
het
ingebouwde
systeem
vindt
U
separaat
de
nodige
technische
gege-
vens.
Een te kleine naaldkracht kenmerkt zich door
vervorming
bij
luide
passages
op
de
plaat.
Is
daarentegen de naaldkracht te groot, dan kan
zowel het element als de plaat beschadigd
worden.
Equilibrio del brazo
El brazo se equilibra primeramente en forma
aproximada desplazando el contrapeso con
la espiga y después exactamente girando el
contrapeso (10).
1. Colocar la escala de fuerza de apoyo (9)
en la posición 0” liberar el brazo fonocap-
tor y desplazarlo de su soporte.
2. Colocar el indicador del dispositivo ““Anti-
skating" (12) en la zona cero de tal forma
que el brazo fonocaptor se mantenga en posi-
ción horizontal.
3. Si el brazo no vuelve a su posición hori-
zontal, afloje el tornillo de sujeción (11) y des-
place el contrapeso con su espiga hasta que
resulte un equilibrio aproximado. Acto segui-
do fije la espiga del contrapeso apretando el
tornillo de sujeción
4. El balance exacto del brazo se consigue
después girando el contrapeso.
El brazo estará equilibrado cuando el canto
"A" de la cabeza se encuentre a la misma
altura que el canto "B" del soporte (Fig. 17),
o cuando al hacer oscilar el brazo vertical-
mente este vuelva a su posición horizontal al
encontrarse en reposo. Para equilibrar el
brazo habrá que liberarlo de su dispositivo
de accionamiento. A tal fin hay que elegir la
posición Y. en el dispositivo de elevación/
descenso del brazo y, eventualmente, girar
con la mano el plato en sentido de las mane-
cillas del reloj (unas vueltas).
Un balance preciso del brazo es importante
especialmente
con
cápsulas
de
reducida
fuer-
za de apoyo. El equilibrio del brazo deberá
ser
realizado
una
vez
solamente.
Sin
embargo,
recomendamos comprobarlo de vez en cu-
ando.
Ajuste de la fuerza de apoyo
Cada
cápsula
requiere
una
fuerza
de
apoyo
determinada,
con
la
que
se
consigue
la
re-
producción
óptima.
Este
dato
va
indicado
en
la
hoja
de
características
adjunta
para
la
cápsula
incorporada.
Una fuerza de apoyo escasa origina distor-
siones de la reproducción en los pasajes de
forte", si, por el contrario, la fuerza de
apoyo
es
excesiva,
se
puede
dañar
tanto
la
cápsula, como la aguja o incluso el disco
Utbalansering av tonarmen
Tonarmen grovbalanseras genom att mot-
vikten fórskjuts. Fininstállning sker genom
vridning av motvikten (10)
1. Ställ náltrycket (9) pá “0” lossa ton-
armen och vrid ut den frán stódet.
2. Justera dárefter antiskatingvisaren (12)
inom nollomrädet, tills tonarmen slutar att
vrida sig i horisontalplanet.
3. Om tonarmen inte pendlar in och stannar
ivágrátt läge, lossa fástskruven (11) och gör en
grovjustering av motvikten genom att fór-
skjuta motvikten, sà att ungefarlig balans er-
hálles. Lás dárefter ater fast motvikten med
skuven.
4. Finjustera balansen genom att vrida mot-
vikten. Tonarmen är rätt balanserad när
kanten A pä monteringsbryggan ligger i
nivå med kanten B på tonarmsstödet (Fig. 17).
Om man nu vippar på tonarmen i vertikalled,
skall den av sig själv pendla tillbaka till hori-
sontalläget. Vid utbalansering av tonarmen
mäste “start''/"stopp”” vredet stå i neutral-
läge s& att tonarmen är frikopplad fran
automatiken. Om vredet icke står i neutral-
läge, ställ tonarmsnedlägget i läge X. och
snurra skivtallriken för hand medurs några
varv.
En exakt utbalansering av tonarmen är fram-
förallt viktig vid användning av pickupsys-
tem avsedda för lag nålanliggningskraft. Ut-
balansering behöver endast ske vid ev. utbyte
av pick-up system, men det kan vara bra att
någon gång göra en efterkontroll.
Inställning av nålanliggningskraft
Varje pick-up (nalmikrofonsystem) erfordrar
en bestämd anliggningskraft för optimal åter-
givning. Data for det i verket monterade sy-
stemet finns på bifogat datablad. För liten
anliggningskraft medför, att alla fortepassa-
ger kommer att distorderas. Är däremot
anliggningskraften för hög kan såväl nål som
skiva skadas.
Bilanciamento del braccio
ll braccio viene bilanciato approssimativa-
mente prima spostando il contrappeso con lo
spinotto ed esattamente poi girando lo stesso
contrappeso (10)
1. Regolare su "07 la scala della pressione di
lettura (9)
Sbloccare il braccio e toglierlo dal sup-
porto.
2. Spostare l'indice del dispositivo antiska-
ting (12) e regolarlo nelja zona neutra in
modo che il braccio resti in posizione
orizzontale.
3. Se il braccio non va da sé in posizione bi-
lanciata, allentare la vite (11) e spostare il
contrappeso con lo spinotto fino ad ot-
tenere un certo equilibrio. A questo punto
serrare la vite d'arresto.
4. || bilanciamento esatto si raggiunge giran-
do il contrappeso.
Il braccio sarà esattemente bilanciato quando
lo spigolo ,,A" della sua estremità e lo spi-
golo ,,B" del supporto del braccio si troveran-
no alla medesima altezza (Fig. 17), oppure
quando il braccio, dopo averlo sollevato o
abbassato, si riporta da solo in posizione
orizzontale. Nell'effettuare il bilanciamento
del braccio, la leva di comando deve rimanere
in posizione di riposo, in modo che il braccio
sia svincolato dall'automatismo. Portare il
sollevabraccio in posizione X e far fare alcuni
giri in senso orario al piatto.
Un
esatto
bilariciamento
é
necessario
soprat-
tutto
con
testine
che
esigono
una
pressione
di
lettura
molto
bassa.
Il
braccio
va
equilibra-
to
una
sola
volta.
E'tuttavia
consigliabile
con-
trollare
di
tempo
in
tempo
il
suo
equilibrio.
Regolazione della pressione
di lettura
Ogni
cartuccia
(lettore
del
suono)
ha
una
de-
terminata
pressione
di
lettura,
con
la
quale
si
ottiene
la
migliore
riproduzione.
Per
le
car-
tucce
montate
di
serie
dalla
fabbrica,
trove-
rete
tutti
i
dati
che
interessano
sul
foglio
in-
formativo
di
cui
l'apparecchio
é
corredato.
28
