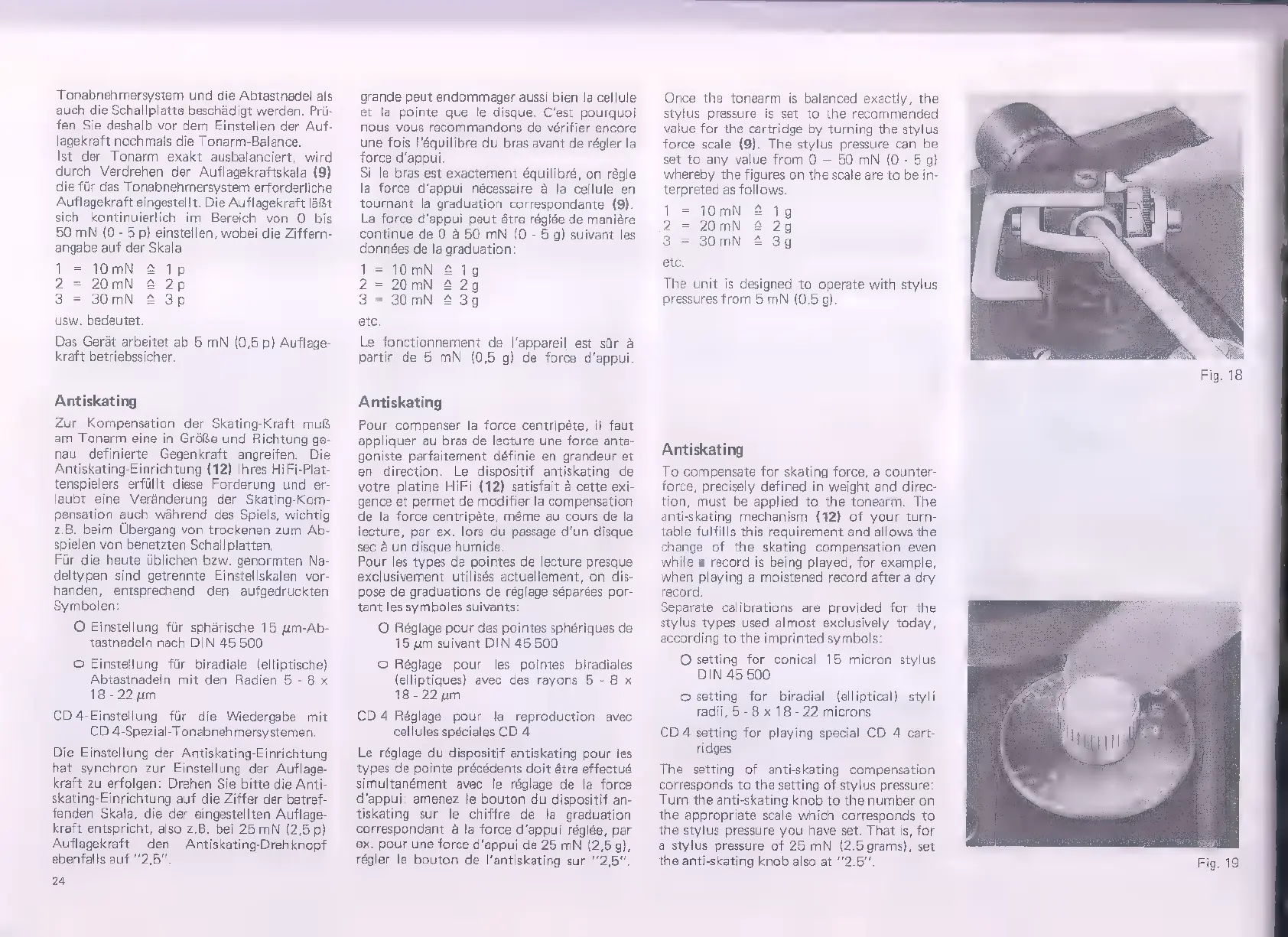

Dual 1237 - Antiskating Adjustment

Tonabnehmersystem und die Abtastnadel als
auch die Schallplatte beschádigt werden. Prü-
fen Sie deshalb vor dem Einstellen der Auf-
lagekraft nochmals die Tonarm-Balance.
Ist der Tonarm exakt ausbalanciert, wird
durch Verdrehen der Auflagekraftskala (9)
die für das Tonabnehmersystem erforderliche
Auflagekraft eingestellt. Die Auflagekraft läßt
sich kontinuierlich im Bereich von 0 bis
50 mN (0 - 5 p) einstellen, wobei die Ziffern-
angabe auf der Skala
1 = 10mN
2 = 20mN
3 = 30mN
usw. bedeutet.
Das Gerát arbeitet ab 5 mN (0,5 p) Auflage-
kraft betriebssicher.
Antiskating
Zur Kompensation der Skating-Kraft muß
am Tonarm eine in Größe und Richtung ge-
mau definierte Gegenkraft angreifen. Die
Antiskating-Einrichtung (12) Ihres HiFi-Plat-
tenspielers erfüllt diese Forderung und er-
laubt eine Veränderung der Skating-Kom-
pensation auch während des Spiels, wichtig
z.B. beim Übergang von trockenen zum Ab-
spielen von benetzten Schallplatten.
Für die heute üblichen bzw. genormten Na-
deltypen sind getrennte Einstellskalen vor-
handen, entsprechend den aufgedruckten
Symbolen:
O Einstellung für sphärische 15 um-Ab-
tastnadeln nach DIN 45 500
© Einstellung für biradiale (elliptische)
Abtastnadeln mit den Radien 5 - 8 x
18-22 um
CD 4-Einstellung für die Wiedergabe mit
CD 4-Spezial-Tonabnehmersystemen.
Die Einstellung der Antiskating-Einrichtung
hat synchron zur Einstellung der Auflage-
kraft zu erfolgen: Drehen Sie bitte die Anti-
skating-Einrichtung auf die Ziffer der betref-
fenden Skala, die der eingestellten Auflage-
kraft entspricht, also z.B. bei 25 mN (2,5 p)
Auflagekraft den Antiskating-Drehknopf
ebenfalls auf "2,5".
24
grande peut endommager aussi bien la cellule
et la pointe que le disque. C'est pourquoi
nous vous recommandons de vérifier encore
une fois l'équilibre du bras avant de régler la
force d'appui.
Si le bras est exactement équilibré, on régle
la force d'appui nécessaire à la cellule en
tournant la graduation correspondante (9).
La force d'appui peut étre réglée de maniére
continue de O à 50 mN (0 - 5 g) suivant les
données de la graduation:
1 = 10mN £ 1g
2 = 20mN
3 = 30mN
etc.
Le fonctionnement de l'appareil est sûr à
partir de 5 mN (0,5 g) de force d'appui
Antiskating
Pour compenser la force centripéte, il faut
appliquer au bras de lecture une force anta-
goniste parfaitement définie en grandeur et
en direction. Le dispositif antiskating de
votre platine HiFi (12) satisfait à cette exi-
gence et permet de modifier la compensation.
de la force centripéte, máme au cours de la
lecture, par ex. lors du passage d'un disque
sec à un disque humide
Pour les types de pointes de lecture presque
exclusivement utilisés actuellement, on dis-
pose de graduations de réglage séparées por-
tant les symboles suivants:
O Réglage pour des pointes sphériques de
15 um suivant DIN 45 500
O Réglage pour les pointes biradiales
(elliptiques) avec des rayons 5 - 8 x
18-22 um
CD 4 Réglage pour la reproduction avec
cellules spéciales CD 4
Le réglage du dispositif antiskating pour les
types de pointe précédents doit étre effectué
simultanément avec le réglage de la force
d'appui: amenez le bouton du dispositif an-
tiskating sur le chiffre de la graduation
correspondant à la force d'appui réglée, par
ex. pour une force d'appui de 25 mN (2,5 g),
régler le bouton de l'antiskating sur "2,5".
Once the tonearm is balanced exactly, the
stylus pressure is set to the recommended
value for the cartridge by turning the stylus
force scale (9). The stylus pressure can be
set to any value from O — 50 mN (0 - 5 g)
whereby the figures on the scale are to be in-
terpreted as follows.
1 = 10mN 2 1g
2 = 20mN ^ 2g
3 = 30mN 4 3g
etc.
The unit is designed to operate with stylus
pressures from 5 mN (0.5 g).
Antiskating
To compensate for skating force, a counter-
force, precisely defined in weight and direc-
tion, must be applied to the tonearm. The
anti-skating mechanism (12) of your turn-
table fulfills this requirement and allows the
change of the skating compensation even
while a record is being played, for example,
when playing a moistened record after a dry
record.
Separate calibrations are provided for the
stylus types used almost exclusively today,
according to the imprinted symbols:
O setting for conical 15 micron stylus
DIN 45 500
O setting for biradial (elliptical) styli
radii, 5-8 x 18 - 22 microns
CD 4 setting for playing special CD 4 cart-
ridges
The setting of anti-skating compensation
corresponds to the setting of stylus pressure:
Turn the anti-skating knob to the number on
the appropriate scale which corresponds to
the stylus pressure you have set. That is, for
a stylus pressure of 25 mN (2.5 grams), set
the anti-skating knob also at "2.5".
Fig. 19
