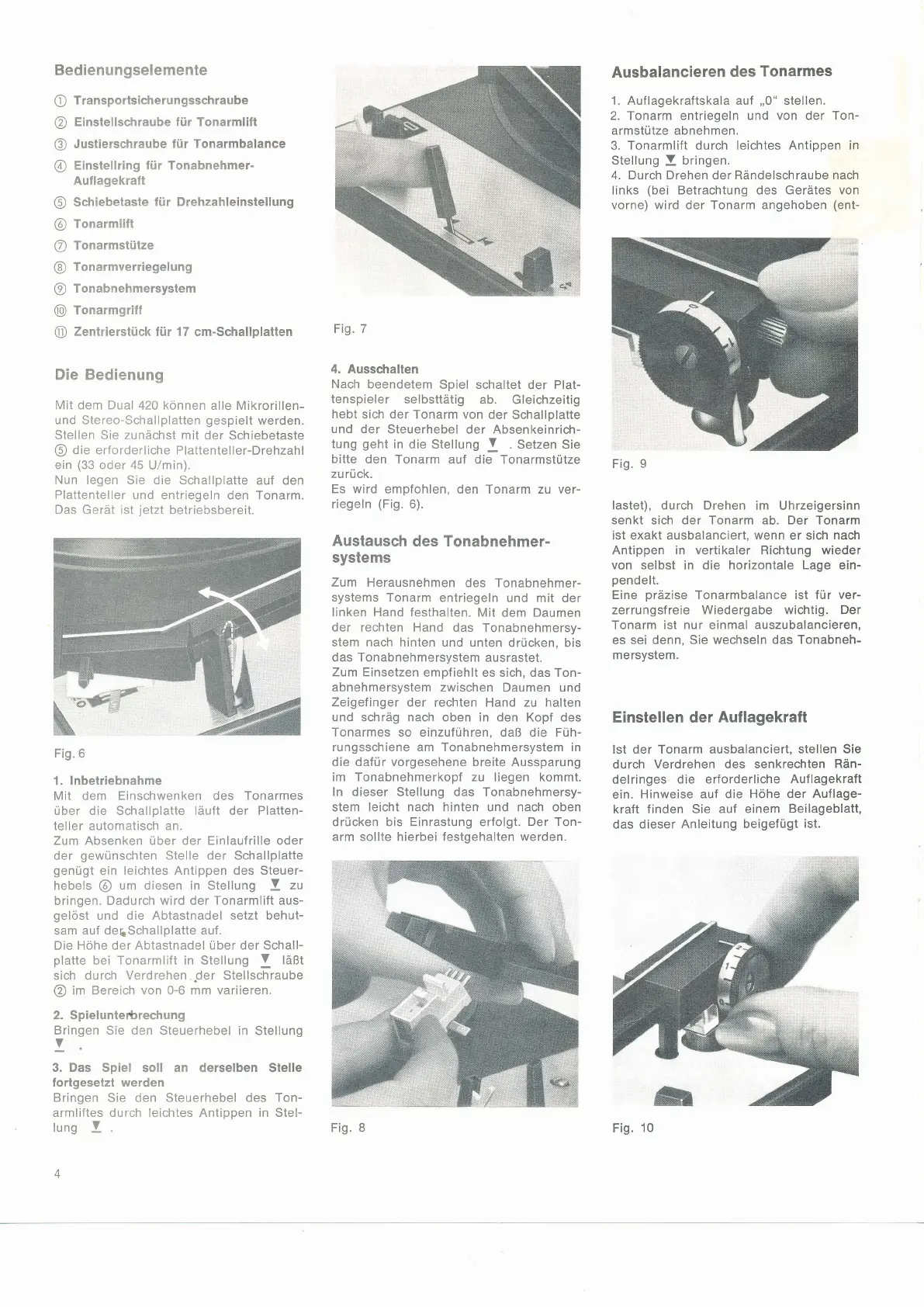

Dual 420 - Page 4

Bedienungselemente
@
Transportsicfi
erungsschraube
@
Einstellschraube für Tonarmlift
@
Justierschraube für Tonarmbalance
@
Einstellring für Tonabnehmer-
Auflagekraft
@
Schiebetaste
lür Drehzahleinstellung
@
Tonarmlift
@
Tonarmstütze
@
Tonarmverriegelung
@
Tonabnehmersystem
@
Tonarmgrill
@
Zentrierstück für 17 cm-Schallplatten
Die Bedienung
Mit dem Dual 420 können
alle Mikrorillen-
und Stereo-Schallplatten
gespielt
werden.
Stellen
Sie
zunächst
mit der
Schiebetaste
@
die erforderliche Plattenteller-Drehzahl
ein
(33
oder 45
U/min).
Nun
legen Sie die
Schallplatte auf den
Plattenteller und
entriegeln den Tonarm.
Das Gerät ist
jetzt
betriebsbereit.
Fig.6
't.
lnbetriebnahme
Mit dem
Einschwenken des Tonarmes
über die Schallplatte läuft der
Platten-
teller automatisch an.
Zum Absenken über der Einlaufrille oder
der
gewünschten
Stelle der Schallplatte
genügt
ein
leichtes Antippen des Steuer-
hebels
@
um diesen in Stellung
!
zu
bringen. Dadurch wird der Tonarmlift aus-
gelöst
und die Abtastnadel setzt behut-
sam
auf de6Schallplatte auf.
Die Höhe der Abtastnadel über der Schall-
platte
bei Tonarmlift in Stellung
I
läßt
sich durch
Verdrehen.!er
Stellschraube
@
im Bereich
von
0-6 mm
variieren.
2. Spielunteörectung
Bringen Sie den
Steuerhebel in Stellung
!
3. Das Spiel
soll an derselben Stelle
fortgesetzl werden
Bringen Sie den Steuerhebel des Ton-
armliftes durch leichtes Antippen in Stel-
lung
V
4
Fig. 7
4- Ausschalten
Nach
beendetem
Spiel schaltet
der
Plat-
tenspieler
selbsttätig
ab. Gleichzeitig
hebt
sich der Tonarm von
der Schallplatte
und
der Steuerhebel der Absenkeinrich-
tung
geht
in die
Stellung
V
. Setzen Sie
bitte den Tonarm
auf die Tonarmstütze
zu rück.
Es wird
empfohlen, den Tonarm zu ver-
riegeln
(Fig.
6).
Auslausch
des Tonabnehmer-
systems
Zum Herausnehmen
des Tonabnehmer-
systems Tonarm
entriegeln
und mit der
linken Hand festhalten.
Mit
dem Daumen
der
rechten Hand das Tonabnehmersy-
stem nach hinten und
unten drücken, bis
das Tonabnehmersystem
ausrastet.
Zum Einsetzen
empfiehlt es sich, das Ton-
abnehmersystem zwischen Daumen
und
Zeigefinger
der rechten Hand zu halten
und schräg nach oben in den Kopf
des
Tonarmes so einzuführen, daß
die Füh-
rungsschiene am Tonabnehmersystem in
die dafür vorgesehene
breite Aussparung
im Tonabnehmerkopf zu
liegen kommt.
ln
dieser Stellung das Tonabnehmersy-
stem leicht nach hinten und nach oben
drücken bis Einrastung erfolgt. Der Ton-
arm sollte hierbei festgehalten werden.
Ausbalancieren
des
Tonarmes
1. Auflagekraftskala auf
,,0"
stellen.
2. Tonarm entriegeln und von der Ton-
armstütze abnehmen.
3.
Tonarmlift durch leichtes Antippen in
Stellung
V
bringen.
4. Durch Drehen
der
Rändelschraube nach
links
(bei
Betrachtung des Gerätes von
vorne) wird der Tonarm angehoben
(ent-
lastet), durch Drehen
im Uhrzeigersinn
senkt sich der Tonarm
ab.
Der
Tonarm
ist
exakt
ausbalanciert, wenn
er sich
nach
Antippen in vertikaler Richtung wieder
von selbst in die horizontale Lage ein-
pendelt.
Eine
präzise
Tonarmbalance ist für
ver-
zerrungsf reie Wiedergabe wichtig. Der
Tonarm
ist nur einmal auszubalancieren,
es sei denn, Sie
wechseln das Tonabneh-
mersystem.
Einstellen der Auf
lagekraft
lst der Tonarm ausbalanciert,
stellen
Sie
durch
Verdrehen des senkrechten
Rän-
delringes
die erforderliche Auf
lagekraft
ein. Hinweise
auf die Höhe der
Auflage-
kraft finden Sie
auf einem
Beilageblatt,
das
dieser Anleitung
beigefügt
ist.
&
0
Fig. I
Fig. 8
Fig.
1
