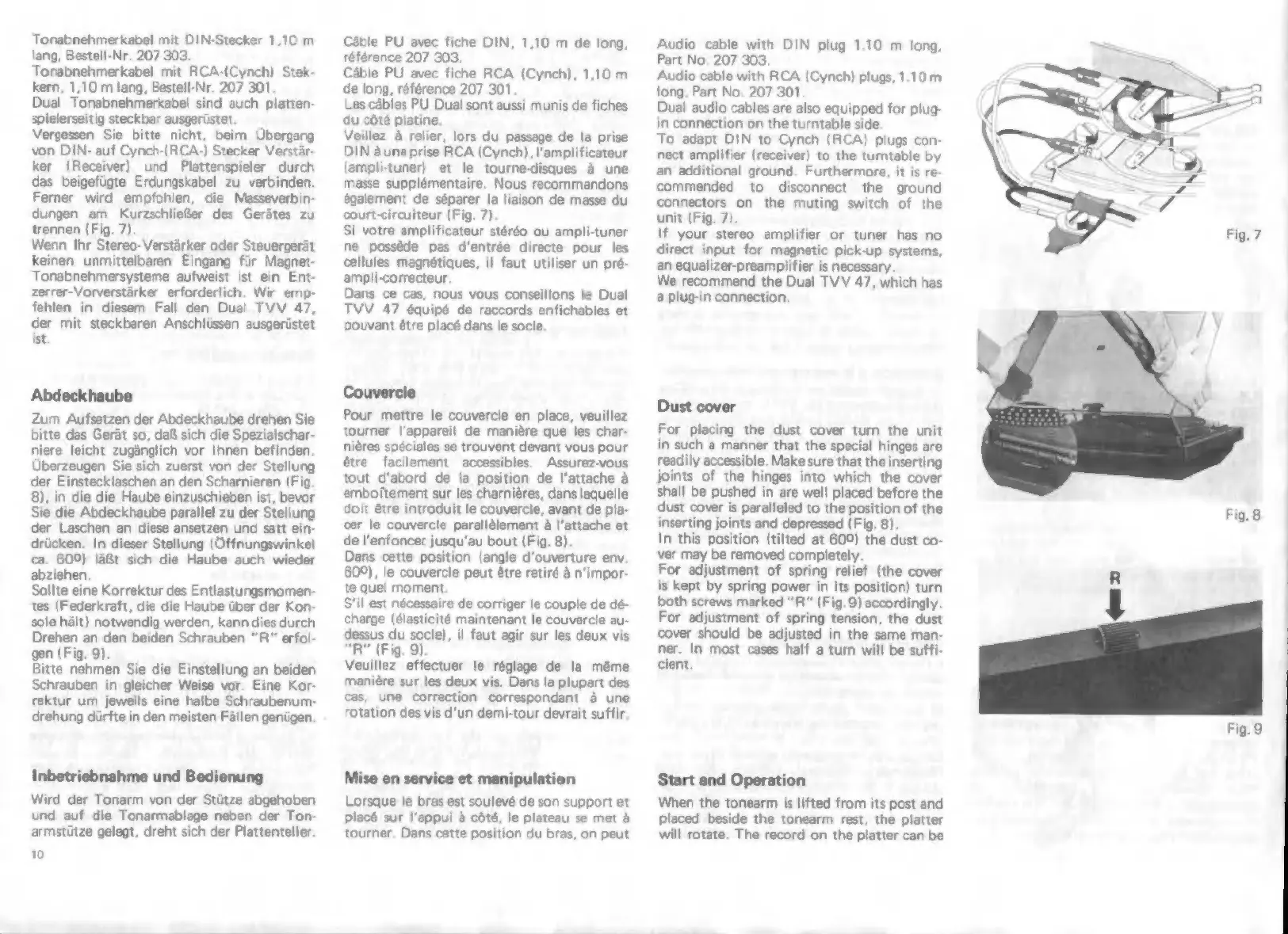

Dual 521 User Manual

Tonabnehmerkabel mit DIN-Stecker 1,10 m
lang, Bestell-Nr. 207 303.
Tonabnehmerkabel mit RCA-(Cynch) Stek-
kern, 1,10 m lang, Bestell-Nr. 207 301.
Dual Tonsbnehmerkabel sind auch platten-
spielerseitig steckbar ausgerüstet.
Vergessen Sie bitte nicht, beim Übergang
von DIN- auf Cynch-(RCA-) Stecker Verstär-
ker (Receiver) und Plattenspieler durch
das beigefügte Erdungskabel zu verbinden.
Ferner wird empfohlen, die Masseverbin-
dungen am Kurzschließer des Gerätes zu
trennen (Fig. 7).
Wenn Ihr Stereo- Verstärker oder Steuergerät
keinen unmittelbaren Eingang für Magnet-
Tonabnehmersysteme aufweist ist ein Ent-
zerrer-Vorverstärker erforderlich. Wir emp-
fehlen in diesem Fall den Dual TVV 47,
der mit steckbaren Anschlüssen ausgerüstet
ist
Abdeckhaube
Zum Aufsetzen der Abdeckhaube drehen Sie
bitte das Gerät so, daß sich die Spezialschar-
niere leicht zugänglich vor Ihnen befinden
Überzeugen Sie sich zuerst von der Stellung
der Einstecklaschen an den Scharnieren (Fig.
8), in die die Haube einzuschieben ist, bevor
Sie die Abdeckhaube parallel zu der Stellung
der Laschen an diese ansetzen und satt ein-
drücken. In dieser Stellung (Öffnungswinkel
ca. 600) läßt sich die Haube auch wieder
abziehen.
Sollte eine Korrektur des Entlastungsmomen-
tes (Federkraft, die die Haube über der Kon-
sole hält) notwendig werden, kann dies durch
Drehen an den beiden Schrauben “R” erfol-
gen (Fig. 9).
Bitte nehmen Sie die Einstellung an beiden
Schrauben in gleicher Weise vor. Eine Kor-
rektur um jeweils eine halbe Schraubenum-
drehung dürfte in den meisten Fällen genügen.
Inbetriebnahme und Bedienung
Wird der Tonarm von der Stütze abgehoben
und auf die Tonarmablage neben der Ton-
armstütze gelegt, dreht sich der Plattenteller.
10
Cable PU avec fiche DIN, 1,10 m de long,
référence 207 303.
Cäble PU avec fiche RCA (Cynch), 1,10 m
de long, référence 207 301
Les cáblas PU Dual sont aussi munis de fiches
du côté platine.
Veillez à relier, lors du passage de la prise
DIN à une prise RCA (Cynch), l'amplificateur
lampli-tuner) et le tourne-disques à une
masse supplémentaire. Nous recommandons
également de séparer la liaison de masse du
court-circuiteur (Fig. 7)
Si votre amplificateur stéréo ou ampli-tuner
ne posséde pas d'entrée directe pour les
cellules magnétiques, il faut utiliser un pré-
ampli-correcteur.
Dans ce cas, nous vous conseillons le Dual
TVV 47 équipé de raccords enfichables et
pouvant étre placé dans le socle.
Couvercle
Pour mettre le couvercle en place, veuillez
tourner l'appareil de maniére que les char-
niéres spéciales se trouvent devant vous pour
étre facilement accessibles. Assurez-vous
tout d'abord de la position de l'attache à
emboftement sur les charnières, dans laquelle
doit être introduit le couvercle, avant de pla-
cer le couvercle parallèlement à l'attache et
de l'enfoncer jusqu'au bout (Fig. 8).
Dans cette position (angle d'ouverture env.
600), le couvercle peut être retiré à n'impor-
te quel moment.
S'il est nécessaire de corriger le couple de dé-
charge (élasticité maintenant le couvercle au-
dessus du socle), il faut agir sur les deux vis
“R” (Fig. 9)
Veuillez effectuer le réglage de la méme
maniére sur les deux vis, Dans la plupart des
cas, une correction correspondant à une
rotation des vis d'un demi-tour devrait suffir
Mise en service et manipulation
Lorsque le bras est soulevé de son support et
placé sur l'appui à cóté, le plateau se met à
tourner. Dans cette position du bras, on peut
Audio cable with DIN plug 1.10 m long,
Part No. 207 303.
Audio cable with RCA (Cynch) plugs, 1.10 m
long. Part No. 207 301
Dual audio cables are also equipped for plug-
in connection on the turntable side.
To adapt DIN to Cynch (RCA) plugs con-
nect amplifier (receiver) to the turntable by
an additional ground. Furthermore, it is re-
commended to disconnect the ground
connectors on the muting switch of the
unit (Fig. 7).
If your stereo amplifier or tuner has no
direct input for magnetic pick-up systems,
an equalizer-preamplifier is necessary.
We recommend the Dual TV V 47, which has
a plug-in connection.
Dust cover
For placing the dust cover turn the unit
in such a manner that the special hinges are
readily accessible. Make sure that the inserting
joints of the hinges into which the cover
shall be pushed in are well placed before the
dust cover is paralleled to the position of the
inserting joints and depressed (Fig. 8).
In this position (tilted at 609) the dust co-
ver may be removed completely.
For adjustment of spring relief (the cover
is kept by spring power in its position) turn
both screws marked “R” (Fig. 9) accordingly.
For adjustment of spring tension, the dust
cover should be adjusted in the same man-
ner. In most cases half a turn will be suffi-
cient.
Start and Operation
When the tonearm is lifted from its post and
Placed beside the tonearm rest, the platter
will rotate. The record on the platter can be
Fig.9

Dual 521 Specifications

General

Drive System	Belt drive
Speeds	33 1/3 and 45 RPM
Weight	5.5 kg
Anti-Skate	Yes
Stylus	Elliptical
Output	Depends on cartridge
