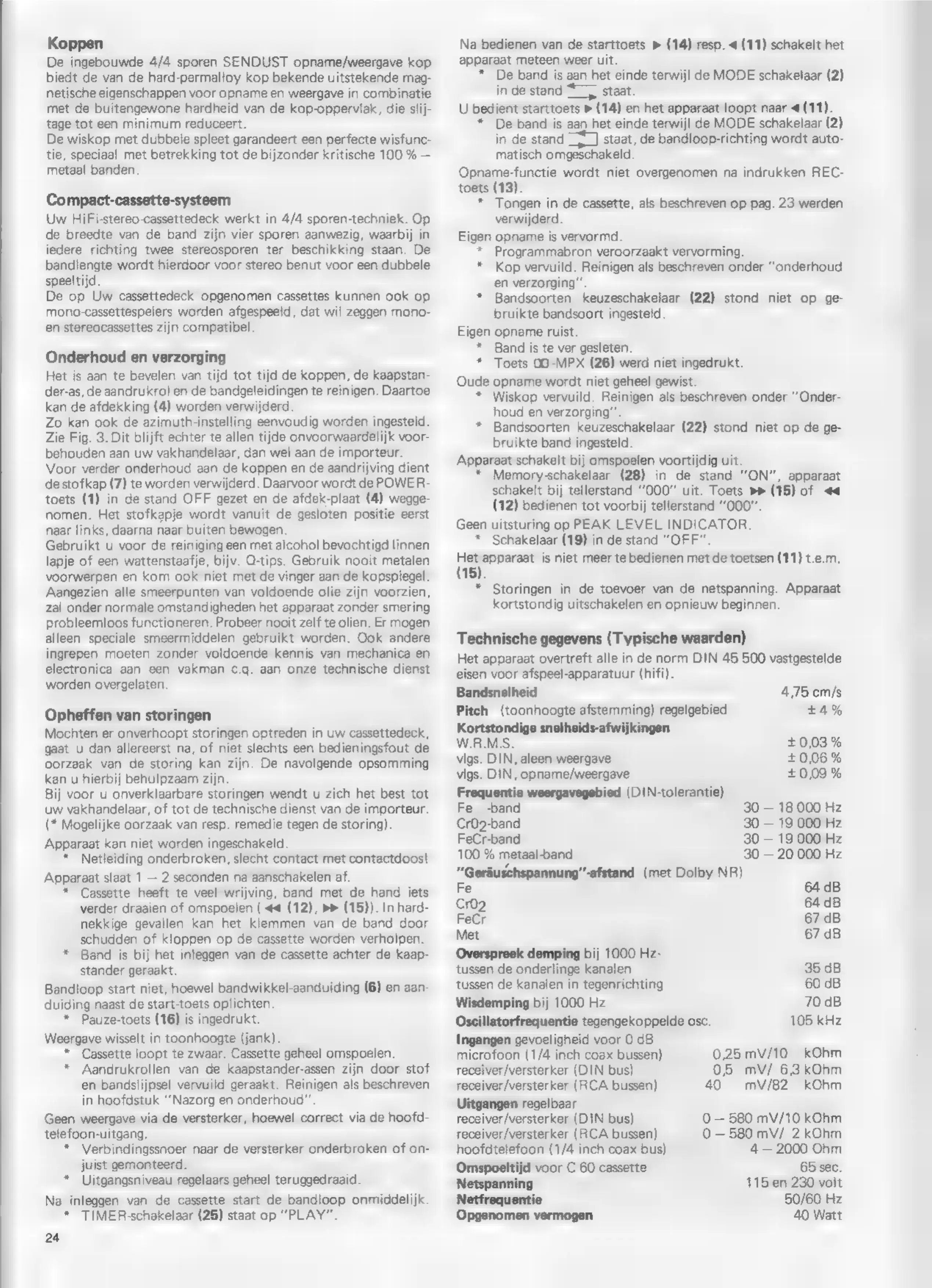

Dual C839RC - Page 24

Koppen
De ingebouwde 4/4 sporen SENDUST opname/weergave kop
biedt de van de hard-permalloy kop bekende uitstekende mag-
netische eigenschappen voor opname en weergave in combinatie
met de buitengewone hardheid van de kop-oppervlak, die slij-
tage tot een minimum reduceert.
De wiskop met dubbele spleet garandeert een perfecte wisfunc-
tie, speciaal met betrekking tot de bijzonder kritische 100 % —
metaal banden.
Compact-cassette-systeem
Uw HiFi-stereo-cassettedeck werkt in 4/4 sporen-techniek. Op
de breedte van de band zijn vier sporen aanwezig, waarbij in
iedere richting twee stereosporen ter beschikking staan. De
bandlengte wordt hierdoor voor stereo benut voor een dubbele
speeltijd.
De op Uw cassettedeck opgenomen cassettes kunnen ook op
mono-cassettespelers worden afgespeeld, dat wil zeggen mono-
en stereocassettes zijn compatibel.
Onderhoud en verzorging
Het
is
aan
te
bevelen
van
tijd
tot
tijd
de
koppen,
de
kaapstan-
der-as, de aandrukrol
en de bandgeleidingen
te reinigen.
Daartoe
kan de afdekking
(4) worden
verwijderd.
Zo
kan
ook
de
azimuth-instelling
eenvoudig
worden
ingesteld.
Zie Fig. 3. Dit blijft echter te allen tijde onvoorwaardelijk
voor-
behouden
aan uw vakhandelaar,
dan wel aan de importeur.
Voor
verder
onderhoud
aan
de
koppen
en
de
aandrijving
dient
destofkap
(7) te worden
verwijderd.
Daarvoor
wordt de POWER-
toets (1) in de stand OFF gezet en de afdek-plaat
(4) wegge-
nomen.
Het stofkapje
wordt vanuit de gesloten
positie
eerst
naar links, daarna naar buiten bewogen.
Gebruikt u voor de reiniging een met alcohol bevochtigd linnen
lapje of een wattenstaafje, bijv. Q-tips. Gebruik nooit metalen
voorwerpen en kom ook niet met de vinger aan de kopspiegel.
Aangezien alle smeerpunten van voldoende olie zijn voorzien,
zal onder normale omstandigheden het apparaat zonder smering
probleemloos functioneren. Probeer nooit zelf te olien. Er mogen
alleen speciale smeermiddelen gebruikt worden. Ook andere
ingrepen moeten zonder voldoende kennis van mechanica en
electronica aan een vakman c.q. aan onze technische dienst
worden overgelaten.
Opheffen van storingen
Mochten er onverhoopt storingen optreden in uw cassettedeck,
gaat u dan allereerst na, of niet slechts een bedieningsfout de
oorzaak van de storing kan zijn. De navolgende opsomming
kan u hierbij behulpzaam zijn.
Bij voor u onverklaarbare storingen wendt u zich het best tot
uw vakhandelaar, of tot de technische dienst van de importeur.
(* Mogelijke oorzaak van resp. remedie tegen de storing).
Apparaat kan niet worden ingeschakeld.
* Netleiding onderbroken, slecht contact met contactdoos!
Apparaat slaat 1 — 2 seconden na aanschakelen af.
* Cassette heeft te veel wrijving, band met de hand iets
verder draaien of omspoelen ( <4 (12), »» (15)). In hard-
nekkige gevallen kan het klemmen van de band door
schudden of kloppen op de cassette worden verholpen.
* Band is bij het inleggen van de cassette achter de kaap-
stander geraakt.
Bandloop
start
niet,
hoewel
bandwikkel-aanduiding
(6)
en
aan-
duiding
naast
de start-toets
oplichten.
* Pauze-toets (16) is ingedrukt.
Weergave wisselt in toonhoogte (jank).
* Cassette loopt te zwaar. Cassette geheel omspoelen.
* Aandrukrollen van de kaapstander-assen zijn door stof
en bandslijpsel vervuild geraakt. Reinigen als beschreven
in hoofdstuk “Nazorg en onderhoud”.
Geen
weergave
via
de
versterker,
hoewel
correct
via
de
hoofd-
telefoon-uitgang.
* Verbindingssnoer naar de versterker onderbroken of on-
juist gemonteerd.
+ Uitgangsniveau regelaars geheel teruggedraaid.
Na
inleggen
van
de
cassette
start
de
bandloop
onmiddelijk
* TIMER-schakelaar (25) staat op "PLAY".
24
Na bedienen van de starttoets » (14) resp. « (11) schakelt het
apparaat meteen weer uit.
* De band is aan het einde terwijl de MODE schakelaar (2)
in de stand “7, staat.
U
bedient
starttoets
»
(14)
en
het
apparaat
loopt
naar
«
(11).
* De band is aan het einde terwijl de MODE schakelaar (2)
in de stand staat, de bandloop-richting wordt auto-
matisch omgeschakeld.
Opname-functie wordt niet overgenomen na indrukken REC-
toets (13).
* Tongen in de cassette, als beschreven op pag. 23 werden
verwijderd.
Eigen opname is vervormd.
* Programmabron veroorzaakt vervorming.
* Kop vervuild. Reinigen als beschreven onder “onderhoud
en verzorging”.
+ Bandsoorten keuzeschakelaar (22) stond niet op ge-
bruikte bandsoort ingesteld.
Eigen opname ruist.
* Band is te ver gesleten.
* Toets OO-MPX (26) werd niet ingedrukt.
Oude opname wordt niet geheel gewist.
+ Wiskop vervuild. Reinigen als beschreven onder ‘’Onder-
houd en verzorging”.
* Bandsoorten keuzeschakelaar (22) stond niet op de ge-
bruikte band ingesteld.
Apparaat schakelt bij omspoelen voortijdig uit.
* Memory-schakelaar (28) in de stand ON”, apparaat
schakelt bij tellerstand “000” uit. Toets pp (15) of «a
(12) bedienen tot voorbij tellerstand “000”.
Geen uitsturing op PEAK LEVEL INDICATOR.
* Schakelaar (19) in de stand “OFF”.
ee is niet meer te bedienen met de toetsen (11) t.e.m.
15).
* Storingen in de toevoer van de netspanning. Apparaat
kortstondig uitschakelen en opnieuw beginnen.
Technische gegevens (Typische waarden)
Het apparaat overtreft alle in de norm DIN 45 500 vastgestelde
eisen voor afspeel-apparatuur (hifi).
Bandsnelheid 4,75 cm/s
Pitch
(toonhoogte
afstemming)
regelgebied
34%
Kortstondige snelheids-afwijkingen
W.R.M.S. +0,03 %
vigs. DIN, aleen weergave +0,06%
vigs. DIN, opname/weergave +0,09 %
Frequentie weergavegebied (DIN-tolerantie)
Fe -band 30 — 18 000 Hz
Cr09-band 30 — 19 000 Hz
FeCr-band 30 — 19 000 Hz
100 % metaal-band 30 — 20 000 Hz
"Geräuschspannung”-afstand (met Dolby NR)
Fe 64 dB
Cr02
64
dB
FeCr 67 dB
Met
67
dB
Overspreek demping bij 1000 Hz-
tussen de onderlinge kanalen 35 dB
tussen de kanalen in tegenrichting 60 dB
Wisdemping bij 1000 Hz 70 dB
Oscillatorfrequentie
tegengekoppelde
osc.
105
kHz
Ingangen gevoeligheid voor 0 dB
microfoon (1/4 inch coax bussen)
receiver/versterker (DIN bus)
receiver/versterker (RCA bussen) 40
Uitgangen regelbaar
receiver/versterker (DIN bus)
receiver/versterker (RCA bussen)
0,25
mV/10
kOhm
05
mV/
6,3
kOhm
mV/82
kOhm
0 — 580 mV/10 kOhm
0 — 580 mV/ 2 kOhm
hoofdtelefoon (1/4 inch coax bus) 4 — 2000 Ohm
Omspoeltijd voor C 60 cassette 65 sec.
Netspanning
115
en
230
volt
Netfrequentie 50/60 Hz
Opgenomen vermogen 40 Watt
