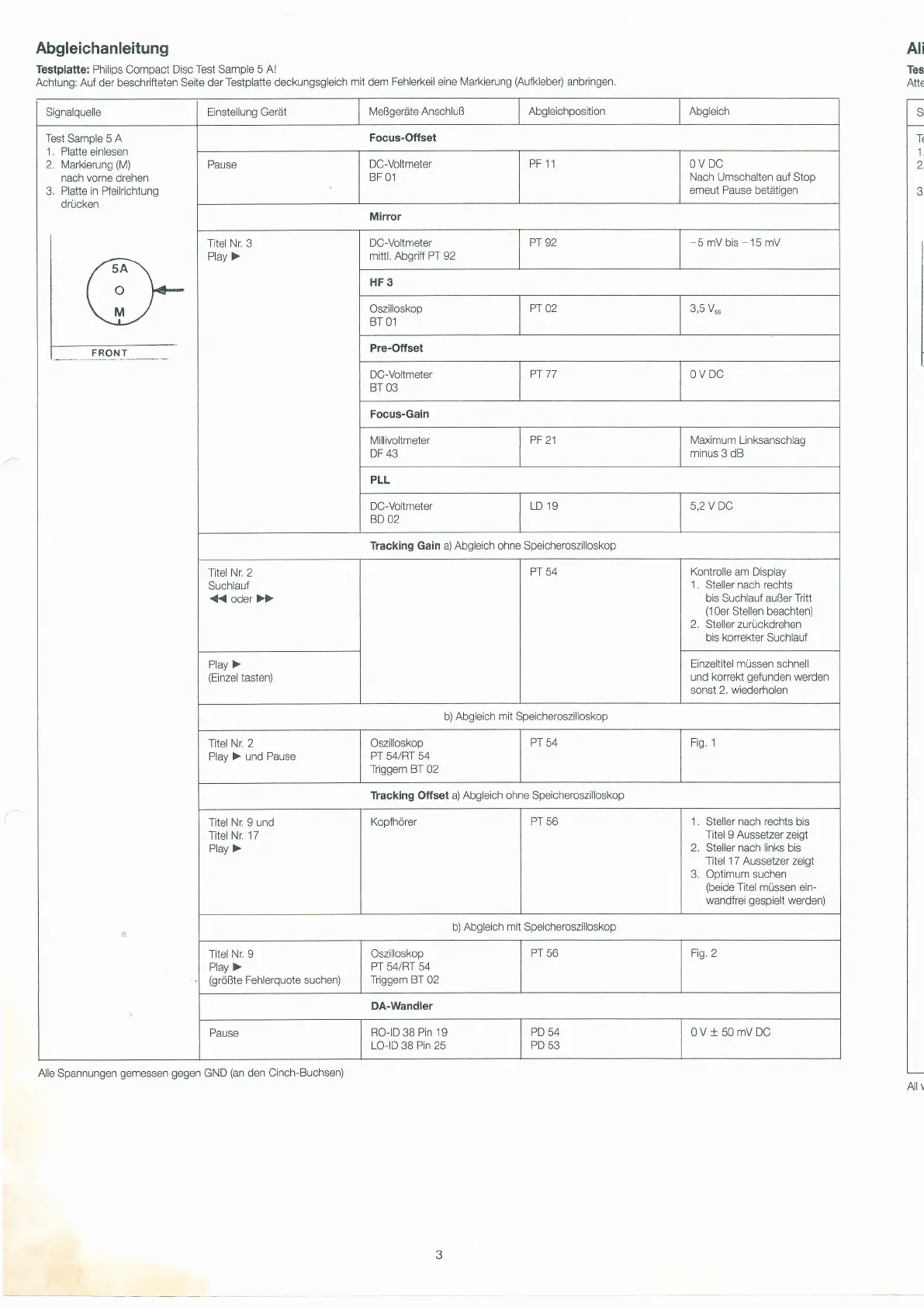

Abgleichanleitung
Testplatte:
Philips Compact
Disc Test Sample 5
Al
Achtung: Auf der beschrifteten Seite
der Testplatte deckungsgleich
mit dem
Fehled<eil eine lvlarkierung
(Aufkleber)
anbringen.
Signalquelle Einstellung Gerät
lVeßgeräe Anschluß
Abgleichposition Abgleich
Test Sample 5 A
1. Platte einlesen
2, N/arkierung
(Nl)
nach vorne
drehen
3,
Platte
in ffeilrichtung
drücken
FRONT
Focus-Offset
Pause
DC-Voltmeter
BF
01
PF 11
OVDC
Nach Umschalten auf
Stop
erneut Pause betätigen
Mirror
Titel Nr, 3
Play )
DC-Vollmeter
mittl. Abgriff PT 92
PI 92
-5
mV bis
-15
mV
HF3
Oszilloskop
BT 01
PT 02 3,5
V."
Pre-Offset
DC-Voltmeter
BT
03
pr
77
OVDC
Focus-Gain
Millivoltmeter
DF 43
PF 21 Maximum Linksanschlag
minus
3 dB
PLL
DC-Voltmeter
BD 02
LD 19
5,2 V DC
Tracking Gain
a) Abgleich ohne Speicheroszilloskop
Titel Nr, 2
Suchlauf
l{ oder
D
Pr 54
Kontrolle
am Display
1.
Steller
nach
rechts
bis Suchlauf außer Tritt
(1
Oer
Stellen
beachten)
2.
Steller
zurückdrehen
bis korreKer Suchlauf
Play >
(Einzel
tasten)
Einzeltitel müssen
schnell
und korrel<t
gefunden
werden
sonst 2, wiederholen
b) Abgleich
mit
Speicheroszilloskop
Titel Nr, 2
Play )
und Pause
Oszilloskop
PT 54lFT 54
Triggern 8T 02
PT 54 Fig, 1
Tracking Offset
a) Abgleich ohne Speicheroszilloskop
Titel
Nr. 9 und
Titel
Nr. 17
Play )
Kopfhörer
PT 56 1. Steller nach rechts bis
Titel I Aussetzer zeigt
Steller
nach links
bis
Titel 17 Aussetzer
zeigt
Optimum suchen
(beide
Titel müssen
ein-
wandfrei
gespielt
werden)
2.
3.
b)
Abgleich mil Speicheroszilloskop
Titel
Nr.
9
Play >
(größte
Fehlerquote
suchen)
Oszilloskop
PT 54lRT
54
Triggern
BT
02
PT 56
Fig.2
DA-Wandler
Pause
RO-lD 38 Pin 19
LO-ID 38 Pin 25
PD 54
PD 53
0V+50mVDC
Alle
Spannungen
gemessen gegen
GND
(an
den
Cinch-Buchsen)
