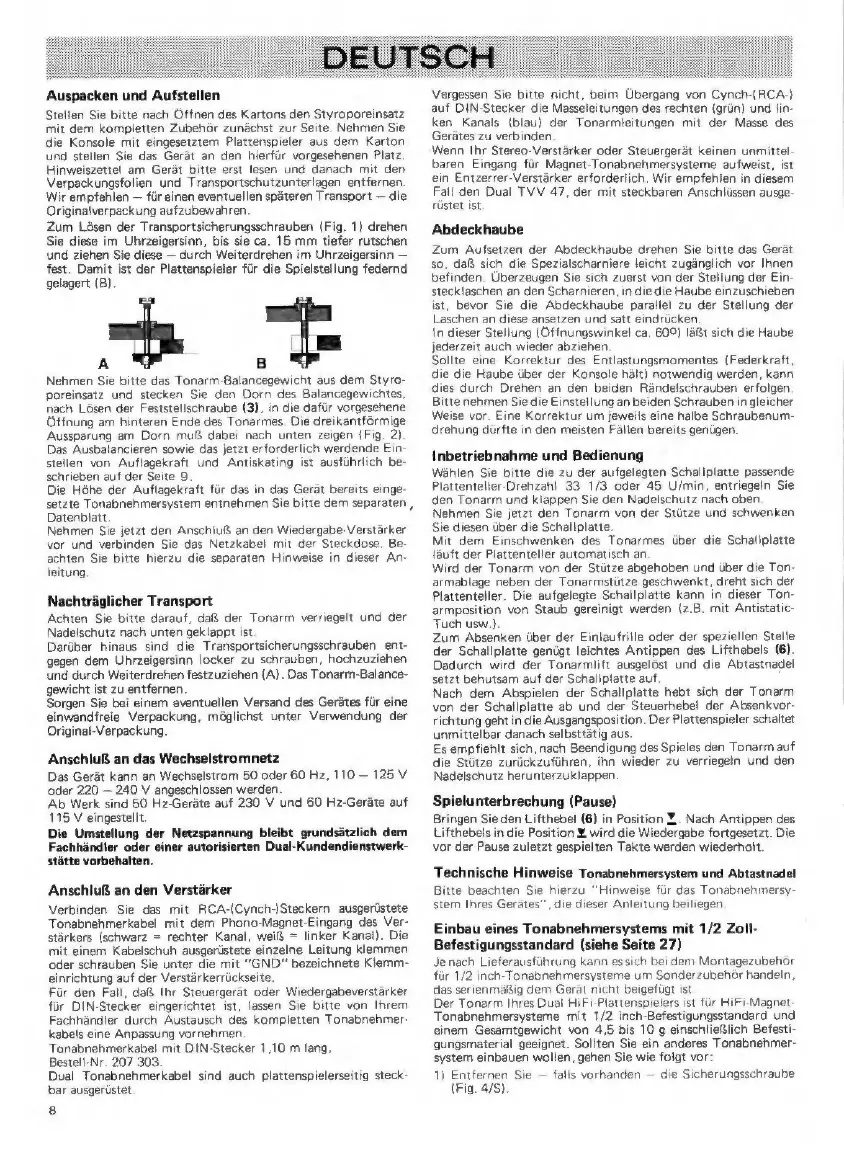

Auspacken und Aufstellen
Stellen Sie bitte nach Offnen des Kartons den Styroporeinsatz
mit dem kompletten Zubehór zunáchst zur Seite. Nehmen Sie
die Konsole mit eingesetztem Plattenspieler aus dem Karton
und stellen Sie das Gerát an den hierfúr vorgesehenen Platz
Hinweiszettel am Gerát bitte erst lesen und danach mit den
Verpackungsfolien und Transportschutzunterlagen entfernen.
Wir empfehlen — fúr einen eventuellen spáteren Transport — die
Originalverpackung aufzubewahren.
Zum Lósen der Transportsicherungsschrauben (Fig. 1) drehen
Sie diese im Uhrzeigersinn, bis sie ca. 15 mm tiefer rutschen
und ziehen Sie diese — durch Weiterdrehen im Uhrzeigersinn —
fest. Damit ist der Plattenspieler för die Spielstellung federnd
gelagert (B).
E
A B
Nehmen Sie bitte das Tonarm-Balancegewicht aus dem Styro-
poreinsatz und stecken Sie den Dorn des Balancegewichtes,
nach Lösen der Feststellschraube (3), in die dafür vorgesehene
Offnung am hinteren Ende des Tonarmes. Die dreikantfórmige
Aussparung am Dorn muß dabei nach unten zeigen (Fig. 2)
Das Ausbalancieren sowie das jetzt erforderlich werdende Ein-
stellen von Auflagekraft und Antiskating ist ausführlich De
schrieben auf der Seite 9.
Die Höhe der Auflagekraft für das in das Gerät bereits einge-
setzte Tonabnehmersystem entnehmen Sie bitte dem separaten ,
Datenblatt
Nehmen Sie jetzt den Anschluß an den Wiedergabe-Verstärker
vor und verbinden Sie das Netzkabel mit der Steckdose. Be-
achten Sie bitte hierzu die separaten Hinweise in dieser An-
leitung
Nachträglicher Transport
Achten Sie bitte darauf, daß der Tonarm verriegelt und der
Nadelschutz nach unten geklappt ist
Darüber hinaus sind die Transportsicherungsschrauben ent-
gegen dem Uhrzeigersinn locker zu schrauben, hochzuziehen
und durch Weiterdrehen festzuziehen (A). Das Tonarm-Balance-
gewicht ist zu entfernen.
Sorgen Sie bei einem eventuellen Versand des Gerätes für eine
einwandfreie Verpackung, möglichst unter Verwendung der
Original-Verpackung.
Anschluß an das Wechselstromnetz
Das Gerät kann an Wechselstrom 50 oder 60 Hz, 110 — 125 V
oder 220 — 240 V angeschlossen werden.
Ab Werk sind 50 Hz-Geräte auf 230 V und 60 Hz-Geräte auf
115 V eingestellt.
Die Umstellung der Netzspannung bleibt grundsätzlich dem
Fachhändler oder einer autorisierten Dual-Kundendienstwerk-
státte vorbehalten.
Anschluß an den Verstärker
Verbinden Sie das mit RCA-(Cynch-)Steckern ausgerüstete
Tonabnehmerkabel mit dem Phono-Magnet-Eingang des Ver-
stärkers (schwarz = rechter Kanal, weiß = linker Kanal). Die
mit einem Kabelschuh ausgerüstete einzelne Leitung klemmen
oder schrauben Sie unter die mit “GND” bezeichnete Klemm-
einrichtung auf der Verstärkerrückseite,
Für den Fall, daß Ihr Steuergerät oder Wiedergabeverstärker
für DIN-Stecker eingerichtet ist, lassen Sie bitte von Ihrem
Fachhändler durch Austausch des kompletten Tonabnehmer-
kabels eine Anpassung vornehmen
Tonabnehmerkabel mit DIN-Stecker 1,10 m lang,
Bestell-Nr. 207 303.
Dual Tonabnehmerkabel sind auch plattenspielerseitig steck-
bar ausgerüstet
8
Vergessen Sie bitte nicht, beim Übergang von Cynch-(RCA-)
auf DIN-Stecker die Masseleitungen des rechten (grün) und lin-
ken Kanals (blau) der Tonarmleitungen mit der Masse des
Gerätes zu verbinden
Wenn Ihr Stereo-Verstärker oder Steuergerät keinen unmittel-
baren Eingang für Magnet-Tonabnehmersysteme aufweist, ist
ein Entzerrer-Verstärker erforderlich. Wir empfehlen in diesem
Fall den Dual TVV 47, der mit steckbaren Anschlüssen ausge-
rüstet ist
Abdeckhaube
Zum Aufsetzen der Abdeckhaube drehen Sie bitte das Gerät
so, daß sich die Spezialscharniere leicht zugänglich vor Ihnen
befinden. Überzeugen Sie sich zuerst von der Stellung der Ein-
stecklaschen an den Scharnieren, in die die Haube einzuschieben
ist, bevor Sie die Abdeckhaube parallel zu der Stellung der
Laschen an diese ansetzen und satt eindrücken
In dieser Stellung (Öffnungswinkel ca. 600) läßt sich die Haube
jederzeit auch wieder abziehen
Sollte eine Korrektur des Entlastungsmomentes (Federkraft,
die die Haube über der Konsole hält) notwendig werden, kann
dies durch Drehen an den beiden Rändelschrauben erfolgen
Bitte nehmen Sie die Einstellung an beiden Schrauben in gleicher
Weise vor. Eine Korrektur um jeweils eine halbe Schraubenum-
drehung dürfte in den meisten Fällen bereits genügen
Inbetriebnahme und Bedienung
Wählen Sie bitte die zu der aufgelegten Schallplatte passende
Plattenteller-Drehzahl 33 1/3 oder 45 U/min, entriegeln Sie
den Tonarm und klappen Sie den Nadelschutz nach oben
Nehmen Sie jetzt den Tonarm von der Stütze und schwenken
Sie diesen über die Schallplatte
Mit dem Einschwenken des Tonarmes über die Schallplatte
läuft der Plattenteller automatisch an
Wird der Tonarm von der Stütze abgehoben und über die Ton
armablage neben der Tonarmstütze geschwenkt, dreht sich der
Plattenteller. Die aufgelegte Schallplatte kann in dieser Ton-
armposition von Staub gereinigt werden (z.B. mit Antistatic-
Tuch usw.)
Zum Absenken über der Einlaufrille oder der speziellen Stelle
der Schallplatte genügt leichtes Antippen des Lifthebels (6).
Dadurch wird der Tonarmlift ausgelöst und die Abtastnadel
setzt behutsam auf der Schallplatte auf
Nach dem Abspielen der Schallplatte hebt sich der Tonarm
von der Schallplatte ab und der Steuerhebel der Absenkvor-
richtung geht in die Ausgangsposition. Der Plattenspieler schaltet
unmittelbar danach selbsttätig aus.
Es empfiehlt sich, nach Beendigung des Spieles den Tonarm auf
die Stütze zurückzuführen, ihn wieder zu verriegeln und den
Nadelschutz herunterzuklappen.
Spielunterbrechung (Pause)
Bringen Sie den Lifthebel (6) in Position Y.. Nach Antippen des
Lifthebels in die Position X wird die Wiedergabe fortgesetzt. Die
vor der Pause zuletzt gespielten Takte werden wiederholt.
Technische Hinweise Tonabnehmersystem und Abtastnadel
Bitte beachten Sie hierzu “Hinweise für das Tonabnehmersy-
stem Ihres Gerätes” , die dieser Anleitung beiliegen
Einbau eines Tonabnehmersystems mit 1/2 Zoll-
Befestigungsstandard (siehe Seite 27)
Je nach Lieferausführung kann es sich bei dem Montagezubehór
für 1/2 inch-Tonabnehmersysteme um Sonderzubehór handeln,
das serienmäßig dem Gerät nicht beigefügt ist
Der Tonarm Ihres Dual HiFi-Plattenspielers ist für HiFi-Magnet
Tonabnehmersysteme mit 1/2 inch-Befestigungsstandard und
einem Gesamtgewicht von 4,5 bis 10 g einschließlich Befesti-
gungsmaterial geeignet. Sollten Sie ein anderes Tonabnehmer-
system einbauen wollen, gehen Sie wie folgt vor:
1) Entfernen Sie — falls vorhanden — die Sicherungsschraube
(Fig. 4/S)
