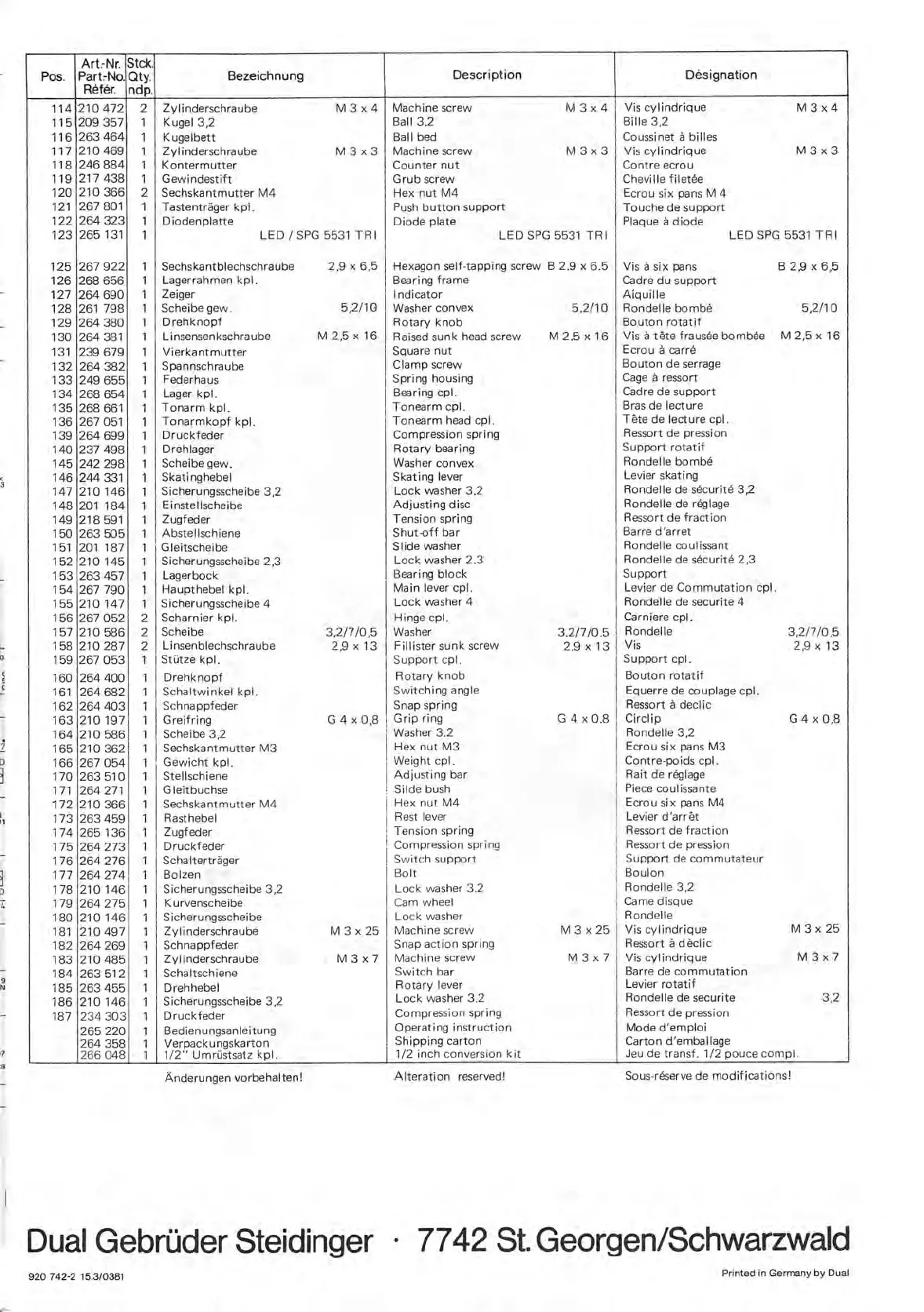

Dual CS 741Q Service Manual

Pos.
Art-Nr.
PartrNo.
Refer.
Stck.
Qty.
ndp.
Bezeichnung
Description
Designation
114
210
472 2 Zylinderschraube
M 3 x 4
Machine screw
M 3
x 4 Vis
cylindrique
M 3 x 4
115 209 357 1
Kugel 3,2
Ball 3,2 Bille 3,2
116
263 464
1 Kugelbett
Ball bed Coussinet ä billes
117
210 469
1 Zylinderschraube M 3 x 3 Machine screw
M 3 x 3
Vis
cylindrique
M
3 x 3
118 246 884
1 Kontermutter Counter nut Contre ecrou
119
217 438
1
Gewindestift
Grub screw Cheville filetee
120 210
366 2 Sechskantmutter M4 Hex nut M4
Ecrou six
pans M 4
121 267
801 1
Tastenträger kpl. Push button
support
Touche de
support
122 264 323 1
Diodenplatte
Diode plate Plaque ä diode
123
265 131 1
LED / SPG 5531 TR I
LED SPG 5531 TR I
LED SPG 5531 TR I
125 267 922 1
Sechskantblechschraube
2,9 x 6,5 Hexagon self-tapping screw B 2.9 x 6.5
Vis ä
six pans
B 2,9 x
6,5
126
268 656
1
Lagerrahmen
kpl.
Bearing
frame
Cadre du
support
127
264 690
1
Zeiger
I ndicator Aiquille
128 261
798 1
Scheibe
gew. 5;2/10
Washer
convex
5.2/10 Rondelle bombe 5,2/10
129
264
380 1
Drehknopf
Rotary knob
Bouton rotatif
130 264 381
1
Linsensenkschraube
M 2,5
x 16
Raised
sunk head screw M 2.5 x 16
Vis ä
täte frausee bombee M 2,5 x
16
131 239 679 1
Vierkantmutter
Square nut
Ecrou ä
carrä
132
264 382 1
Spannschraube
Clamp screw
Bouton de serrage
133 249 655 1
Federhaus
Spring
housing
Cage ä ressort
134 268
654 1
Lager kpl.
Bearing cpl.
Cadre de
support
135
268
661
1 Tonarm kpl.
Tonearm
cpl.
Bras de lecture
136 267 051
1 Tonarmkopf
kpl.
Tonearm head cpl.
Täte de lecture cpl.
139 264
699
1
Druckfeder
Compression spring
Ressort de pression
140 237 498
1
Drehlager
Rotary bearing
Support rotatif
145 242 298 1
Scheibe gew.
Washer convex
Rondelle bombe
146
244 331
1 Skatinghebel
Skating
lever
Levier skating
147 210
146 1 Sicherungsscheibe 3,2
Lock
washer
3.2
Rondelle de securite 3,2
148 201 184
1 Einstellscheibe
Adjusting disc
Rondelle de reg tage
149 218 591 1
Zugfeder
Tension
spring
Ressort de fraction
150 263 505
1
Abstellschiene
Shut-off
bar
Barre d'arret
151 201 187 1 Gleitscheibe
Slide
washer
Rondelle coulissant
152 210 145
1
Sicherungsscheibe 2,3
Lock
washer 2.3
Rondelle de securite 2,3
153 263 457 1
Lagerbock
Bearing
block Support
154 267 790 1
Haupthebel kpl.
Main
lever cpl. Levier de Commutation cpl.
155 210 147
1
Sicherungsscheibe 4
Lock
washer 4
Rondelle de
securite 4
156
267 052 2
Scharnier kpl.
Hinge cpl.
Carniere
cpl.
157 210
586
2
Scheibe
3,2/7/0,5
Washer
3.2/7/0.5
Rondelle
3,2/7/0,5
158 210 287 2
Linsenblechschraube
2,9 x 13 Fillister
sunk screw
2.9
x
13
Vis
2,9 x 13
159 267 053 1
Stütze kpl. Support cpl.
Support cpl.
160 264
400 1
Drehknopf
Rotary
knob Bouton rotatif
161 264
682 1
Schaltwinkel kpl.
Switching angle
Equerre
de couplage cpl.
162 264 403 1
Schnappfeder
Snap spring
Ressort ä declic
163 210 197
1 Greifring
G
4 x
0,8
Grip ring
G 4 x 0.8 Circlip G 4 x
0,8
164 210
586 1
Scheibe 3,2
Washer 3.2 Rondelle 3,2
165 210 362
1
Sechskantmutter M3
Hex nut M3 Ecrou six pans M3
166
267 054
1
Gewicht kpl.
Weight cpl. Contre-poids cpl.
170
263 510
1
Stellschiene
Adjusting bar Rait de reglage
171 264 271
1
Gleitbuchse
Silde bush
Piece
coulissante
172 210 366 1
Sechskantmutter M4
Hex
nut M4 Ecrou
six pans M4
173
263 459 1
Rasthebel
Rest
lever
Levier d'arrät
174 265 136
1
Zugfeder
Tension
spring Ressort de fraction
175
264 273 1
Druckfeder
Compression
spring
Ressort de pression
176 264 276
1
Schalterträger
Svvitch
support
Support de commutateur
177 264 274
1 Bolzen
Bolt
Boulon
178 210 146 1
Sicherungsscheibe 3,2
Lock
washer 3.2
Rondelle 3,2
179 264 275 1
Kurvenscheibe
Cam
wheel
Came
disque
180 210
146 1
Sicherungsscheibe
Lock
washer
Rondelle
181 210 497
1
Zylinderschraube M
3 x 25
Machine screw M 3 x 25
Vis
cylindrique
M 3
x 25
182 264 269
1
Schnappfeder
Snap
action spring
Ressort ä däclic
183 210 485
1
Zylinderschraube M 3
x 7
Machine
screw
M 3 x 7 Vis
cylindrique
M 3 x 7
184
263 512
1
Schaltschiene
Switch bar
Barre de
commutation
185 263 455 1
Drehhebel
Rotary lever
Levier
rotatif
186 210 146 1
Sicherungsscheibe 3,2
Lock washer
3.2
Rondelle de securite
3,2
187 234 303
1
Druckfeder
Compression
spring Ressort de
pression
265
220 1
Bedienungsanleitung
Operating
instruction Mode d'emploi
264 358
1
Verpackungskarton
Shipping
carton
Carton d'emballage
266 048 1 1/2" Umrüstsatz
kpl. 1/2
inch
conversion kit
Jeu de
transf. 1/2 pouce compl.
Änderungen
vorbehalten!
Alteration reserved!
Sous-reserve de modifications!
Dual
Gebrüder
Steidinger
• 7742 St.
Georgen/Schwarzwald
920 742-2 15.3/0381
Printed in
Germany by Dual
