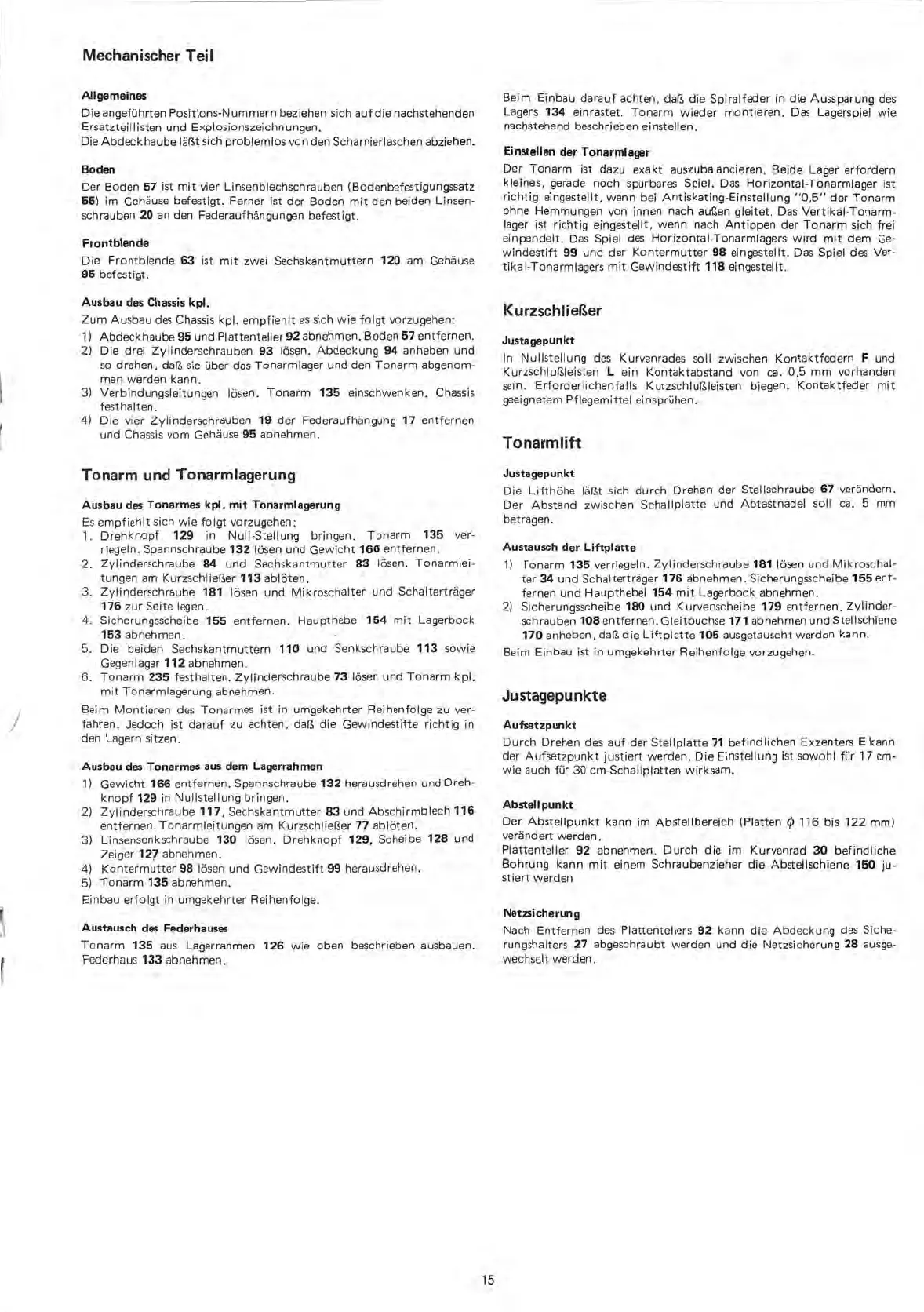

Mechanischer Teil
Allgemeines
Die angeführten Positions-Nummern beziehen sich auf die nachstehenden
Ersatzteil l isten und
Explosionszeichnungen.
Die Abdeckhaube läßt sich problemlos von den Scharnierlaschen abziehen.
Boden
Der Boden
57
ist mit vier Linsenblechschrauben (Bodenbefestigungssatz
551 im Gehäuse befestigt. Ferner ist der Boden mit den beiden Linsen-
schrauben
20 an den Federaufhängungen
befestigt.
Frontblende
Die Frontblende 63 ist mit zwei
Sechskantmuttern 120 am Gehäuse
95
befestigt.
Ausbau
des Chassis kpl.
Zum Ausbau des Chassis kpl. empfiehlt es sich wie folgt
vorzugehen:
1)
Abdeckhaube 95 und Plattenteller
92
abnehmen.
Boden 57
entfernen.
2)
Die
drei
Zylinderschrauben 93
lösen. Abdeckung 94
anheben und
so drehen, daß sie über das
Tonarmlager und den Tonarm abgenom-
men
werden kann.
3)
Verbindungsleitungen lösen. Tonarm 135
einschwenken. Chassis
festhalten.
4) Die vier Zylinderschrauben 19
der Federaufhängung 17 entfernen
und Chassis vom Gehäuse 95 abnehmen.
Tonarm und Tonarmlagerung
Ausbau des Tonarmes kpl. mit Tonarmlagerung
Es empfiehlt sich wie folgt vorzugehen:
1. Drehknopf 129 in Null -Stellung
bringen. Tonarm
135 ver-
riegeln. Spannschraube 132 lösen
und Gewicht 166 entfernen.
2.
Zylinderschraube 84 und
Sechskantmutter 83 lösen.
Tonarmlei-
tungen am Kurzschließer 113 ablöten.
3. Zylinderschraube 181
lösen und Mikroschalter und
Schalterträger
176 zur Seite legen.
4.
Sicherungsscheibe 155 entfernen. Haupthebel 154
mit Lagerbock
153
abnehmen.
5. Die
beiden Sechskantmuttern 110 und
Senkschraube 113 sowie
Gegenlager 112 abnehmen.
6.
Tonarm 235 festhalten.
Zylinderschraube 73 lösen und Tonarm kpl.
mit Tonarmlagerung abnehmen.
Beim Montieren des Tonarmes ist in
umgekehrter Reihenfolge zu ver-
fahren.
Jedoch ist
darauf zu achten, daß die
Gewindestifte
richtig in
den Lagern
sitzen.
Ausbau des Tonarmes aus dem Lagerrahmen
1)
Gewicht 166
entfernen.
Spannschraube 132
herausdrehen
und Dreh-
knopf 129 in Nul lstellung bringen.
2)
Zylinderschraube 117, Sechskantmutter 83 und
Abschirmblech
116
entfernen. Tonarmleitungen am
Kurzschließer 77 ablöten.
3)
Linsensenkschraube
130 lösen.
Drehknopf 129, Scheibe
128
und
Zeiger 127 abnehmen.
4)
Kontermutter 98 lösen und
Gewindestift 99
herausdrehen.
5) Tonarm 135
abnehmen.
Einbau erfolgt in
umgekehrter Reihenfolge.
Austausch des
Federhauses
Tonarm 135 aus Lagerrahmen 126 wie oben beschrieben ausbauen.
Federhaus
133 abnehmen.
Beim Einbau darauf
achten, daß die Spiralfeder
in die Aussparung des
Lagers 134
einrastet. Tonarm wieder
montieren. Das Lagerspiel wie
nachstehend beschrieben
einstellen.
Einstellen
der Tonarmlager
Der Tonarm ist
dazu exakt
auszubalancieren. Beide Lager
erfordern
kleines, gerade
noch spürbares Spiel.
Das
Horizontal-Tonarmlager ist
richtig eingestellt,
wenn bei
Antiskating-Einstellung "0,5" der
Tonarm
ohne
Hemmungen von
innen nach
außen
gleitet. Das
Vertikal-Tonarm-
lager ist richtig eingestellt, wenn nach
Antippen der Tonarm sich frei
einpendelt. Das Spiel des Horizontal-Tonarmlagers wird mit dem Ge-
windestift 99 und der Kontermutter
98
eingestellt.
Das Spiel des Ver-
tika I-Tonarmlagers mit Gewindestift 118 eingestellt.
Kurzschließer
Justagepunkt
In
Nullstellung des Kurvenrades soll zwischen Kontaktfedern F und
Kurzschlußleisten L ein Kontaktabstand von ca. 0,5 mm vorhanden
sein. Erforderlichenfalls Kurzschlußleisten biegen.
Kontaktfeder mit
geeignetem Pflegemittel einsprühen.
Tonarmlift
Justagepunkt
Die
Lifthöhe
läßt sich
durch
Drehen der
Stellschraube 67
verändern.
Der
Abstand
zwischen
Schal lplatte
und
Abtastnadel
soll ca. 5
mm
betragen.
Austausch der Liftplatte
1)
Fonarm 135 verriegeln.
Zylinderschraube 181
lösen und Mikroschal-
ter 34
und
Schalterträger 176 abnehmen.
Sicherungsscheibe 155 ent-
fernen und Haupthebel 154
mit Lagerbock
abnehmen.
2)
Sicherungsscheibe 180 und
Kurvenscheibe 179
entfernen. Zylinder-
schrauben 108
entfernen.
Gleitbuchse 171
abnehmen und
Stellschiene
170 anheben,
daß die Liftplatte 105
ausgetauscht werden kann.
Beim Einbau ist in umgekehrter Reihenfolge
vorzugehen.
Justagepunkte
Aufsetzpunkt
Durch Drehen des auf
der Stellplatte 71
befindlichen Exzenters E
kann
der Aufsetzpunkt justiert werden. Die Einstellung ist sowohl für 17 cm -
wie auch für 30 cm -Schallplatten wirksam.
Abstell
punkt
Der
Abstellpunkt kann im Abstellbereich
(Platten tt) 116 bis 122 mm)
verändert
werden.
Plattenteller 92
abnehmen. Durch die im Kurvenrad 30 befindliche
Bohrung kann mit einem
Schraubenzieher die Abstellschiene 150 ju-
stiert werden
Netzsicherung
Nach Entfernen des Plattentellers 92 kann die Abdeckung des Siche-
rungshalters 27 abgeschraubt werden und die Netzsicherung 28 ausge-
wechselt werden.
15
