Dual CS 741Q Service Manual

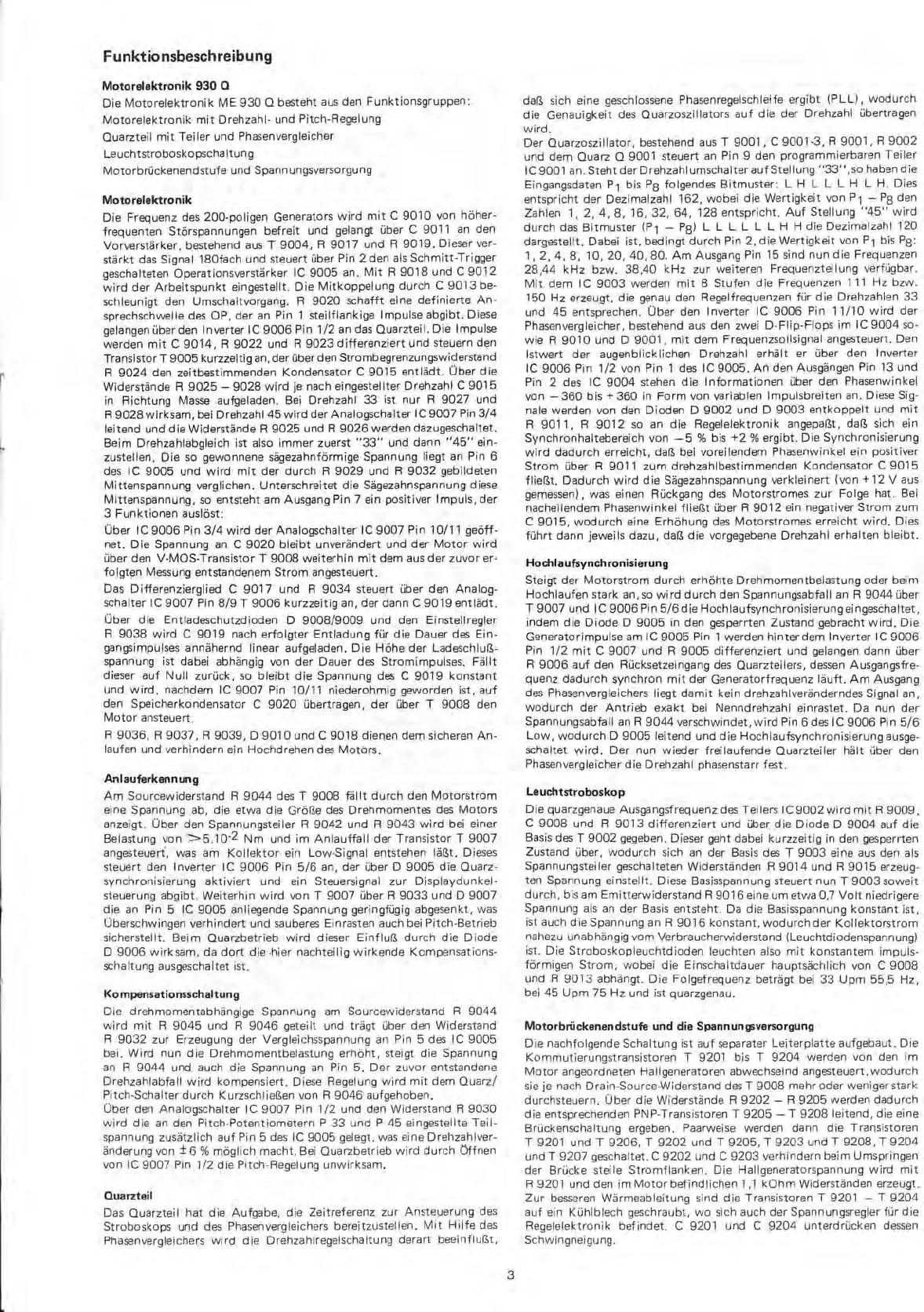

Funktionsbeschreibung
Motorelektronik
930 0
Die
Motorelektronik
ME 930
Q besteht
aus den
Funktionsgruppen:
Motorelektronik mit
Drehzahl-
und
Pitch-Regelung
Quarzteil
mit Teiler
und
Phasenvergleicher
Leuchtstroboskopschaltung
Motorbrückenendstufe und
Spannungsversorgung
Motorelektronik
Die
Frequenz des
200-poligen
Generators wird
mit C
9010
von
höher -
frequenten
Störspannungen
befreit
und
gelangt über C
9011 an
den
Vorverstärker,
bestehend aus T
9004, R
9017 und
R 9019.
Dieser ver-
stärkt das
Signal
180fach und
steuert über
Pin 2 den
als
Schmitt-Trigger
geschalteten
Operationsverstärker
IC 9005
an. Mit R
9018 und C
9012
wird
der
Arbeitspunkt
eingestellt.
Die
Mitkoppelung
durch C 9013
be-
schleunigt
den
Umschaltvorgang. R
9020
schafft eine
definierte An-
sprechschwelle des
OP, der an Pin
1 Steilflankige
Impulse
abgibt. Diese
gelangen über den
Inverter
IC
9006 Pin
1/2 an
das
Quarzteil. Die Impulse
werden mit C 9014, R
9022
und R 9023
differenziert und
steuern
den
Transistor T 9005
kurzzeitig
an, der über den
Strombegrenzungswiderstand
R 9024
den
zeitbestimmenden
Kondensator C 9015
entlädt. Über
die
Widerstände R
9025 - 9028
wird je nach
eingestellter
Drehzahl C 9015
in Richtung
Masse
aufgeladen. Bei Drehzahl
33 ist nur R
9027 und
R 9028
wirksam, bei
Drehzahl 45 wird
der Analogschalter
IC 9007 Pin 3/4
leitend und die
Widerstände R
9025 und R 9026
werden
dazugeschaltet.
Beim
Drehzahlabgleich
ist also immer zuerst
"33" und dann
"45" ein-
zustellen. Die so
gewonnene sägezahnförmige
Spannung liegt an Pin 6
des IC 9005
und wird mit der durch R
9029 und R 9032 gebildeten
Mittenspannung
verglichen. Unterschreitet die
Sägezahnspannung diese
Mittenspannung, so entsteht am Ausgang
Pin 7 ein positiver Impuls, der
3 Funktionen
auslöst:
Über IC 9006 Pin 3/4 wird der Analogschalter IC 9007 Pin 10/11 geöff-
net. Die Spannung an C 9020 bleibt unverändert
und der Motor wird
über den V-MOS-Transistor T 9008 weiterhin mit
dem aus der zuvor er-
folgten Messung entstandenem Strom angesteuert.
Das Differenzierglied C 9017 und R 9034 steuert über den Analog-
schalter IC 9007 Pin
8/9 T 9006 kurzzeitig an,
der dann C 9019 entlädt.
Über die
Entladeschutzdioden D
9008/9009 und den Einstellregler
R 9038
wird C 9019 nach
erfolgter Entladung für
die Dauer des Ein-
gangsimpulses
annähernd
linear aufgeladen. Die Höhe der Ladeschluß-
spannung ist dabei
abhängig von der Dauer des Stromimpulses. Fällt
dieser auf Null zurück, so
bleibt die Spannung des C 9019 konstant
und
wird,
nachdem IC 9007 Pin
10/11
niederohmig geworden ist,
auf
den
Speicherkondensator
C 9020 übertragen, der über T
9008 den
Motor
ansteuert.
R 9036, R 9037,
R 9039, D 9010 und C 9018 dienen
dem sicheren An-
laufen und
verhindern ein Hochdrehen des
Motors.
Anlauferkennung
Am Sourcewiderstand R 9044 des T 9008 fällt
durch den Motorstrom
eine Spannung ab, die etwa die Größe des
Drehmomentes des Motors
anzeigt. Über den
Spannungsteiler R 9042 und
R 9043
wird bei einer
Belastung von >5.10
-2 Nm und im Anlauffall der Transistor T
9007
angesteuert, was am Kollektor ein Low-Signal entstehen
läßt. Dieses
steuert den Inverter IC 9006 Pin 5/6 an, der über D 9005 die Quarz-
synchronisierung aktiviert und ein
Steuersignal zur Displaydunkel-
steuerung
abgibt. Weiterhin wird von T 9007 über R 9033 und D 9007
die an
Pin 5
IC 9005 anliegende Spannung
geringfügig
abgesenkt, was
Überschwingen verhindert und sauberes Einrasten
auch bei Pitch-Betrieb
sicherstellt. Beim Quarzbetrieb wird
dieser Einfluß durch die Diode
D 9006 wirksam, da dort die .hier nachteilig wirkende
Kompensations-
schaltung ausgeschaltet ist.
Kompensationsschaltung
Die drehmomentabhängige
Spannung am Sourcewiderstand R 9044
wird mit R 9045 und R 9046 geteilt und trägt über
den Widerstand
R 9032 zur Erzeugung der
Vergleichsspannung an Pin 5 des IC 9005
bei. Wird nun die Drehmomentbelastung
erhöht, steigt die Spannung
an R 9044 und auch die Spannung an Pin 5. Der zuvor entstandene
Drehzahlabfall wird kompensiert. Diese Regelung wird mit dem Quarz/
Pitch-Schalter durch Kurzschließen von R 9046 aufgehoben.
Über den
Analogschalter IC
9007 Pin 1/2 und den
Widerstand R 9030
wird die an den Pitch-Potentiometern P
33 und P 45 eingestellte Teil-
spannung zusätzlich auf Pin 5 des IC 9005 gelegt, was eine
Drehzahlver-
änderung von ± 6 % möglich
macht. Bei
Quarzbetrieb wird durch
öffnen
von IC 9007 Pin 1/2 die Pitch-Regelung
unwirksam.
Quarzteil
Das
Quarzteil hat
die Aufgabe,
die
Zeitreferenz zur
Ansteuerung des
Stroboskops und des
Phasenvergleichers
bereitzustellen. Mit Hilfe
des
Phasenvergleichers wird die
Drehzahlregelschaltung
derart
beeinflußt,
daß
sich eine
geschlossene
Phasenregelschleife
ergibt
(PLO, wodurch
die
Genauigkeit des
Quarzoszillators auf
die der
Drehzahl
übertragen
wird.
Der
Quarzoszillator,
bestehend aus
T 9001, C
9001-3, R
9001, R 9002
und
dem
Quarz Q 9001
steuert an
Pin 9 den
programmierbaren
Teiler
IC
9001 an. Steht
der
Drehzahlumschalter
auf Stellung
"33", so
haben die
Eingangsdaten P1 bis
Pg folgendes
Bitmuster:
LH L L
LHL H. Dies
entspricht der
Dezimalzahl 162,
wobei die
Wertigkeit
von P1
- Pg den
Zahlen 1, 2,
4, 8, 16, 32,
64, 128
entspricht. Auf
Stellung "45" wird
durch das
Bitmuster
(P1 -
Pg)
L.
LLLLLHH die
Dezimalzahl 120
dargestellt.
Dabei ist, bedingt
durch Pin 2,
die Wertigkeit
von P1 bis Pg:
1, 2,
4, 8, 10, 20,
40,80. Am
Ausgang Pin 15 sind
nun die
Frequenzen
28,44 kHz
bzw. 38,40
kHz zur
weiteren
Frequenzteilung verfügbar.
Mit dem IC 9003
werden mit 8
Stufen die
Frequenzen
111 Hz bzw.
150 Hz
erzeugt, die
genau den
Regelfrequenzen für die
Drehzahlen 33
und 45
entsprechen. Über den
Inverter IC 9006
Pin 11/10 wird
der
Phasenvergleicher,
bestehend aus den
zwei D -Flip
-Flops im IC 9004 so-
wie R 9010 und
D 9001, mit
dem
Frequenzsollsignal
angesteuert. Den
Istwert der
augenblicklichen Drehzahl
erhält er über
den Inverter
IC 9006 Pin
1/2 von Pin 1
des IC 9005. An
den Ausgängen
Pin 13 und
Pin 2
des IC
9004 stehen die
Informationen über den
Phasenwinkel
von
-360 bis + 360 in
Form von variablen
Impulsbreiten
an. Diese Sig-
nale werden von den Dioden D 9002 und
D
9003
entkoppelt und mit
R 9011,
R 9012 so an die
Regelelektronik
angepaßt, daß sich
ein
Synchronhaltebereich von -5 %
bis +2 % ergibt. Die
Synchronisierung
wird dadurch
erreicht, daß bei
voreilendem Phasenwinkel
ein positiver
Strom über R 9011
zum
drehzahlbestimmenden Kondensator C
9015
fließt.
Dadurch wird die
Sägezahnspannung verkleinert
(von
+12V
aus
gemessen), was einen
Rückgang des
Motorstromes zur Folge hat. Bei
nacheilendem
Phasenwinkel fließt über R
9012 ein negativer Strom zum
C 9015, wodurch eine
Erhöhung des Motorstromes
erreicht wird. Dies
führt dann
jeweils dazu, daß die vorgegebene
Drehzahl erhalten bleibt.
Hochlaufsynchronisierung
Steigt der
Motorstrom durch erhöhte Drehmomentbelastung oder beim
Hochlaufen stark an, so wird durch den Spannungsabfall an R 9044 über
T
9007 und IC 9006 Pin 5/6 die Hoch
laufsynchronisierung
eingeschaltet,
indem die Diode D 9005 in den gesperrten Zustand gebracht wird. Die
Generatorimpulse am IC 9005 Pin 1
werden hinter dem Inverter IC 9006
Pin
1/2
mit C
9007 und
R 9005 differenziert
und gelangen
dann über
R 9006 auf
den Rücksetzeingang des Quarzteilers, dessen
Ausgangsfre-
quenz
dadurch synchron mit der Generatorfrequenz läuft. Am
Ausgang
des Phasenvergleichers liegt
damit kein drehzahlveränderndes
Signal an,
wodurch der Antrieb exakt bei
Nenndrehzahl einrastet. Da
nun der
Spannungsabfall an R 9044
verschwindet, wird Pin 6 des IC
9006 Pin 5/6
Low, wodurch D 9005 leitend
und die
Hochlaufsynchronisierung ausge-
schaltet
wird. Der nun wieder
freilaufende Quarzteiler hält über den
Phasenvergleicher die Drehzahl
phasenstarr fest.
Leuchtstroboskop
Die quarzgenaue
Ausgangsfrequenz des Teilers IC 9002
wird mit R 9009,
C 9008 und
R 9013
differenziert und über die
Diode D 9004 auf die
Basis des T 9002
gegeben. Dieser geht
dabei kurzzeitig in
den gesperrten
Zustand
über, wodurch sich an der
Basis des T 9003 eine aus
den als
Spannungsteiler geschalteten
Widerständen R 9014
und R 9015 erzeug-
ten
Spannung einstellt. Diese
Basisspannung steuert nun T
9003 soweit
durch, bis
am Emitterwiderstand
R 9016 eine um etwa
0,7 Volt niedrigere
Spannung als an der Basis
entsteht. Da die
Basisspannung konstant ist,
ist
auch die Spannung an
R 9016 konstant,
wodurch der
Kollektorstrom
nahezu
unabhängig vom
Verbraucherwiderstand
(Leuchtdiodenspannung)
ist. Die
Stroboskopleuchtdioden leuchten
also mit konstantem
impuls-
förmigen Strom, wobei die
Einschaltdauer hauptsächlich
von C 9008
und R
9013 abhängt. Die
Folgefrequenz beträgt
bei 33 Upm 55,5
Hz,
bei 45
Upm 75 Hz
und ist
quarzgenau.
Motorbriickenendstufe und die
Spannungsversorgung
Die
nachfolgende Schaltung ist auf separater
Leiterplatte aufgebaut. Die
Kommutierungstransistoren T 9201 bis T 9204
werden von den im
Motor
angeordneten Hallgeneratoren abwechselnd
angesteuert, wodurch
sie je nach
Drain-Source-Widerstand des T
9008 mehr oder weniger stark
durchsteuern.
Über die Widerstände R 9202 - R
9205 werden dadurch
die
entsprechenden PNP-Transistoren T
9205 - T 9208 leitend, die eine
Brückenschaltung
ergeben. Paarweise werden
dann die Transistoren
T 9201 und T 9206, T 9202
und T 9205, T 9203 und T
9208,T 9204
und T 9207 geschaltet. C
9202 und C 9203 verhindern
beim Umspringen
der Brücke steile
Stromflanken. Die
Hallgeneratorspannung wird mit
R 9201 und den im Motor
befindlichen 1,1 kOhm Widerständen erzeugt.
Zur besseren Wärmeableitung sind die
Transistoren T 9201 - T 9204
auf ein Kühlblech geschraubt, wo sich auch
der Spannungsregler für die
Regelelektronik befindet. C 9201 und
C 9204 unterdrücken dessen
Schwingneigung.
3
