Dual CS 800 User Manual

L'interrupteur tactile vous permet d'allumer et d'éteindre l'appareil et de
sélectionner la vitesse du moteur 6 :
Touchez le champ tactile 1x brièvement pour démarrer le moteur à la vitesse 33.
Chaque nouvelle pression change entre 33 et 45.
Placez votre doigt sur l'interrupteur tactile pendant au moins 1,5 secondes pour
éteindre l'appareil.
Vous pouvez reconnaître la vitesse actuellement réglée par la couleur de la LED.
Blanc = 33,3 tr/min
Bleu = 45 tr/min
Changement de la cellule de lecture
Enlevez avec précaution les cordons de raccordement de la cellule à l’aide d'une
pincette.
Retirez les deux vis de fixation. Pour le moment vissez légèrement la nouvelle
cellule et enfoncez les cordons de raccordement dans les broches connecteur en
faisant attention aux codes couleur.
Vous pouvez installer à la place de la cellule de lecture fournie avec l'appareil une
autre cellule de lecture d’un demi pouce de 3-10g.
Enlevez avec précaution les cordons de raccordement de la cellule à l’aide d’une
pincette.
Desserrez l’écrou conique 4 qui se trouve derrière le support de système. Tirez le
support sur les cordons de raccordement doucement vers l'avant. Par la suite, le
support de system est montè dans l'ordre inverse, en faisant attention
aux codes couleur:
R = Rouge, canal droit
RG = Vert, canal droit, masse
L = Blanc, canal gauche
LG = Bleu, canal gauche, masse
Ajustement après changer la cellule de lecture
Insérez la glissière de montage fournie dans le support de système Le montage est
correct lorsque la pointe de lecture, vue d’en haut, est placée dans l’ouverture en V
de la glissière de montage. Vue de côté, la pointe doit être enfoncée dans l’orifice
rectangulaire. Enfichez le support de système dans le tube du bras de lecture et
revissez l’écrou 4.
ATTENTION!
Faites attention à ne pas endommager de cette opération l‘aiguille de lecture ou les
cordons.
Les cordons fins peuvent facilement être endommagés.
Ne jamais tirer sur les cordons ou sur la gaine thermorétractable.
Apprès avoir monté la cellule de lecture resserez le vis de fixation.
Touche Start, sélection de la vitesse 33/45, stop
Remplacement / montage de la cellule de lecture

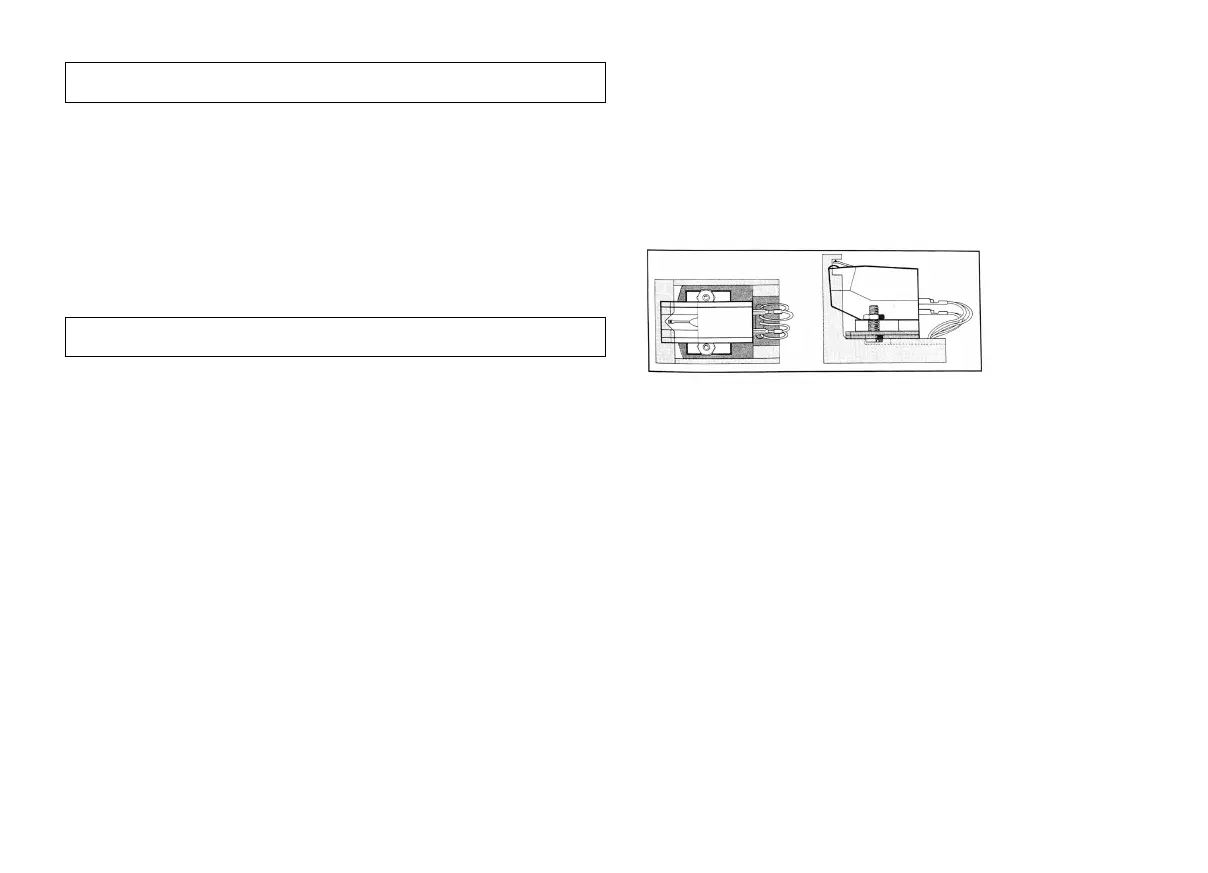

Fig.
1 Fig. 2 Fig. 3
à | L
Le A = rechter Kanal / right
channel
/ canal droit
RG = rechter Kanal Masse / right
channel
ground /
masse canal droit
L = linker Kanal / left channel / canal gauche
LG = linker Kanal Masse left channel ground /
masse canal gauche
Fig. 4 Fig. 5 Fig. 6
Fig.
7

Dual CS 800 Specifications

General

Brand	Dual
Model	CS 800
Category	Turntable
Language	English
