Mit dem Touchschalter 6 können Sie das Gerät Ein und Aus schalten, sowie die
Drehzahl des Motor wählen:
Berühren Sie das Tastfeld 1x kurz, um den Motor mit der Drehzahl 33 zu starten.
Jedes weitere Tippen wechselt zwischen 33 und 45.
Legen Sie den Finger für mindestens 1,5 Sekunden auf den Schalter um das Gerät
auszuschalten. Das Gerät schaltet aus, sobald Sie ihren Finger anheben.
Bitte beachten Sie, dass der Tochschalter nach dem Anschluss der
Stromversorgung ca. 5 Sekunden benötigt um sich zu kalibrieren.
Die aktuell eingestellte Drehzahl erkennen Sie an der Farbe der LED.
Weiß = 33,3 U/Min
Blau = 45 U/Min
Wechsel des Tonabnehmersystems
Ziehen Sie zuerst die Anschlussleitungen am System vorsichtig mit einer Pinzette
ab. Entfernen Sie die beiden Befestigungsschrauben und nehmen Sie das System
ab. Das neue System zuerst nur leicht anschrauben und die Anschlussleitungen
wieder auf die Anschlussstifte stecken, dabei die Farbkodierung beachten.
Anstelle eines eingebauten Tonabnehmers kann ein anderer 1/2 Zoll-Tonabnehmer
mit einem Eigengewicht von 3...10 g eingebaut werden.
Wechsel des Systemträgers
Ziehen Sie die Anschlussleitungen am System vorsichtig mit einer Pinzette ab.
Lösen Sie die konische Mutter 4 hinter dem Systemträger. Ziehen Sie nun den
Systemträger vorsichtig über die Anschlussleitungen nach vorne ab.
Danach den neuen Systemträger in umgekehrter Reihenfolge wieder montieren.
Achten Sie auf die Farbkodierung
R = Rot, rechter Kanal
RG = Grün, rechter Kanal Masse
L = Weiß, linker Kanal
LG = Blau, linker Kanal Masse
Justierung nach Tonabnehmerwechsel

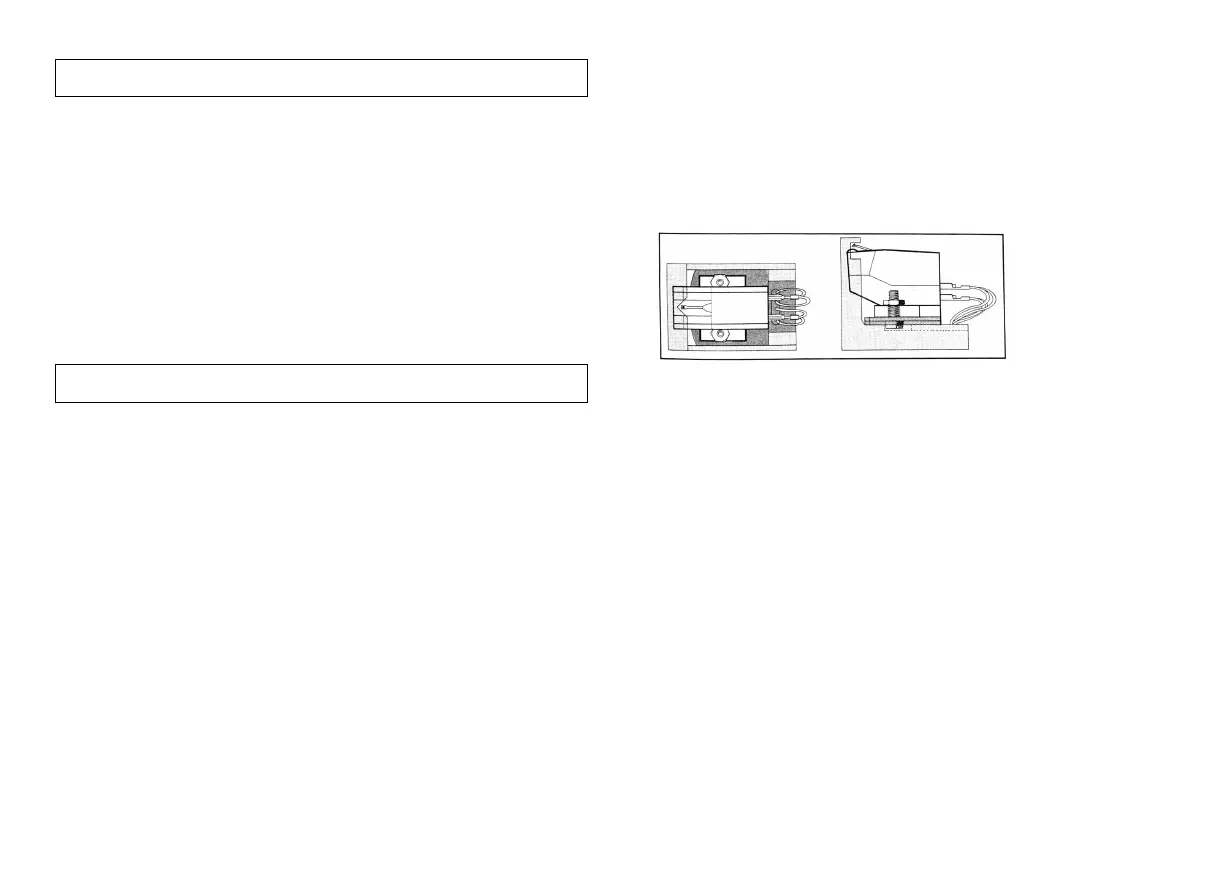

Schieben Sie die beiliegende Montagelehre in den Systemträger. Die Montage ist
korrekt, wenn die Abtastnadel, von oben betrachtet, in der V-förmigen Aussparung
der Systemeinbaulehre steht.
Von der Seite betrachtet, muss die Nadel im Bereich der rechteckigen Aussparung
stehen.
Stecken Sie den Systemträger wieder auf das Tonarmrohr und schrauben die
Mutter 4 fest.
ACHTUNG!
Seien Sie bei diesem Vorgang sehr vorsichtig, damit nicht durch unabsichtliche
Bewegung die Abtastnadel oder die Litzen beschädigt werden.
Die dünnen Litzen können sehr leicht beschädigt werden. Bitte niemals am
Schrumpfschlauch oder der Litze selber ziehen!
Nach Beendigung der Systemmontage müssen die Befestigungsschrauben
festgezogen werden.
