安装指南
1.FC151安装原则：
●
FC151的头部方向必须与模型机头方向一致
●
FC151必须被精确地安装在飞行航线上，否则飞机将会
偏航
●
FC151应被安装在机身内部，接收机附近，靠近重心
●
固定面要与水平尾翼平行，有刚性(推荐层板)，但不
要固定在舵机安装板上
●
必须使用原厂提供的海绵双面胶固定，不能采用扎带，
魔术贴或3M Dual-Lock
●
不要将陀螺仪整体包裹海绵后再固定
●
陀螺仪不能被舵机摇臂、连杆以及其他活动装置触碰到
●
远离电动机或发动机舱，远离电子调速器，尽量远离电池
●
陀螺仪不能放置在机身外部，机翼或尾翼上

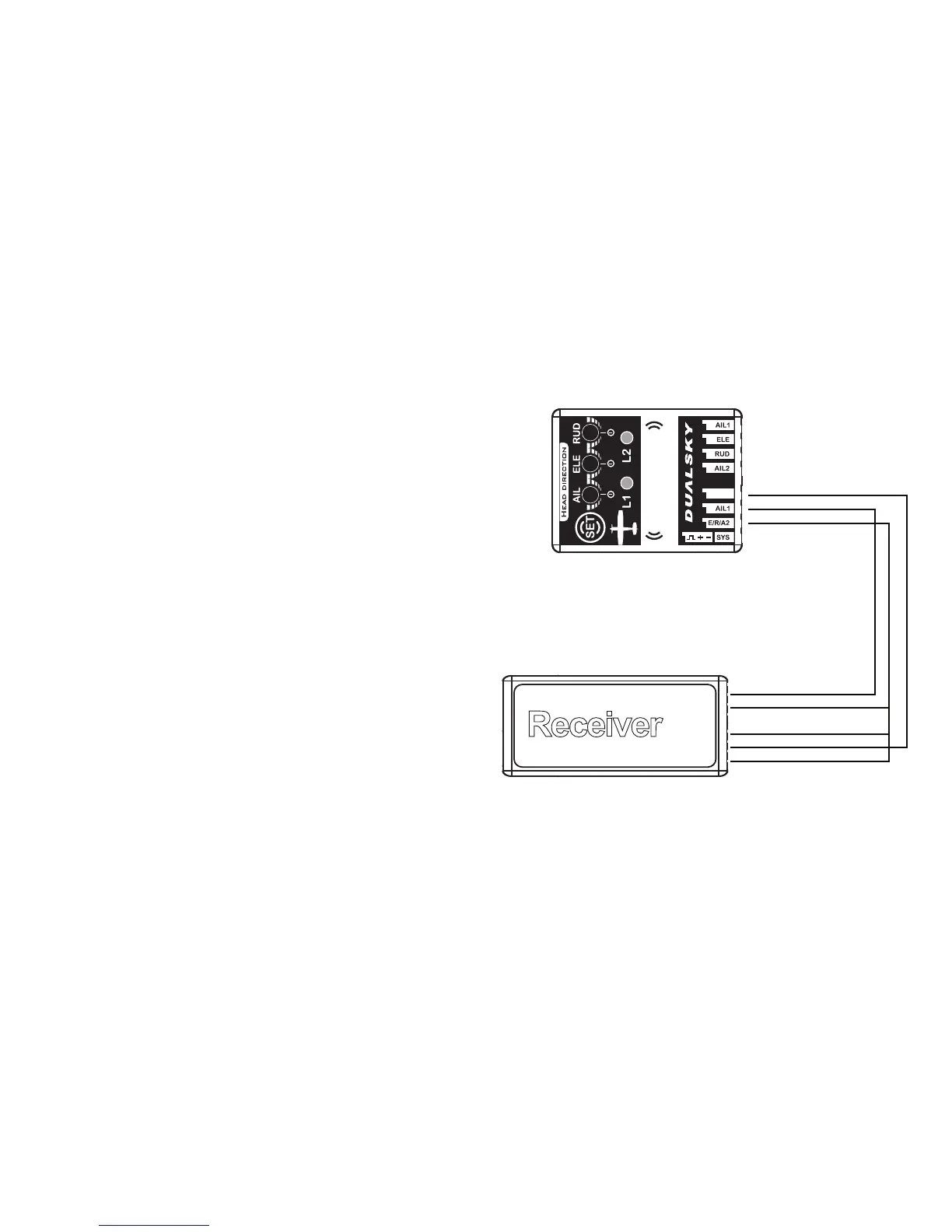

2.FC151与接收机的连接。如下图所示：
N RN RN R
FC151
6-axis Flight Control
MODE
AIL
ELE
THR
RUD
CH5
AIL2
普通接收机
MODE
AIL1
E/R/A2
CH5/GEAR
Rudder
Aileron1
Elevator
Reserved
Aileron2
(
Orange
)
(
Red
)
(
Brown
)
副翼1
升降舵(橙)
方向舵(红)
模式开关
副翼2(棕)
我们推荐您使用 5CH 遥控设备，这样可以利用 CH5( 通常
是 GEAR) 作为模式切换通道。
