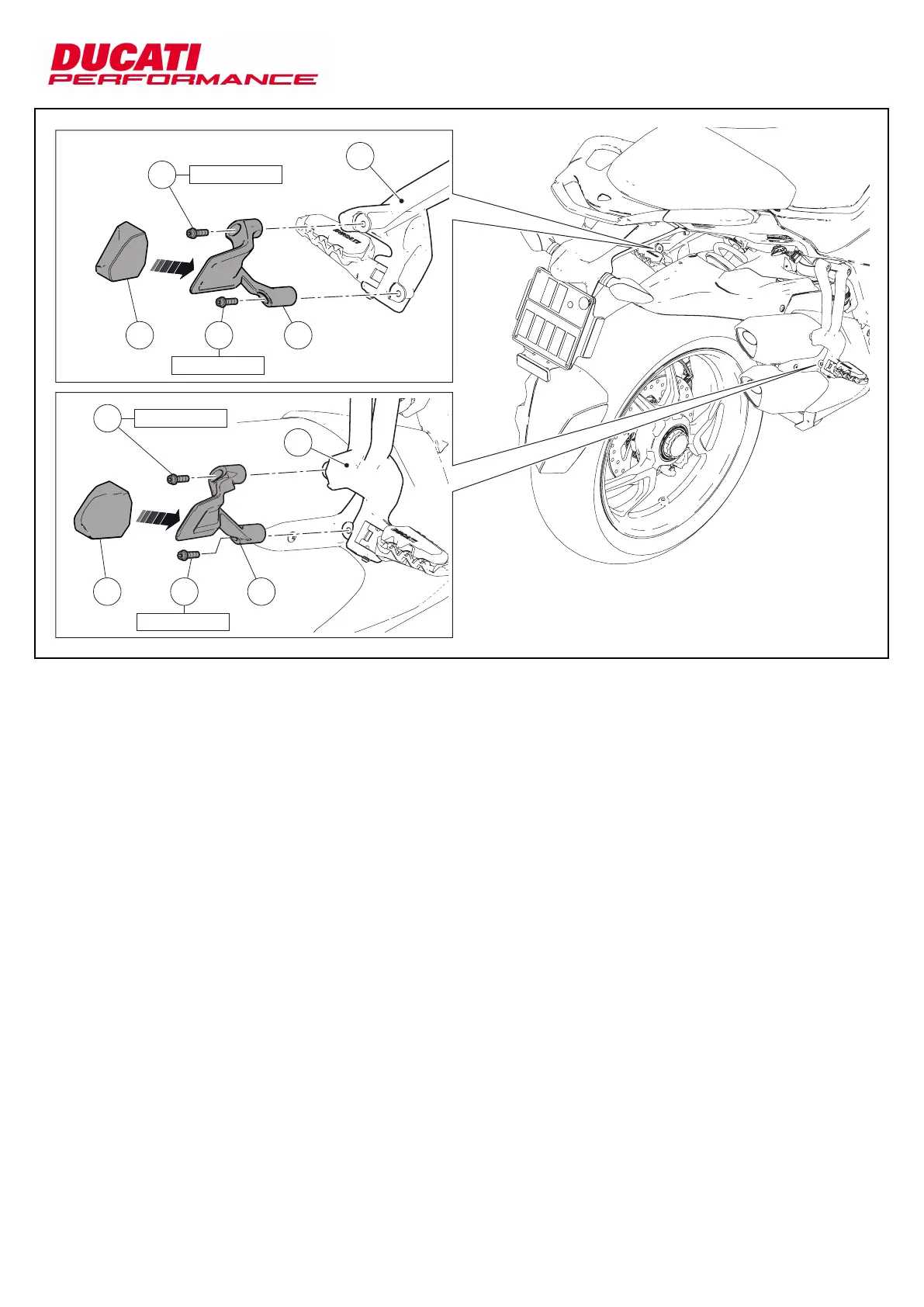

Side bracket assembly
Pre-assemble the right-hand (3) and left-hand (5) pads driving them
fully home on the relevant brackets (4) and (6).
Position the right-hand bracket (4) on the footpeg holder plate (B)
and start the no. 2 screws (7).
Tighten to the specified torque.
Position the left-hand bracket (6) on the footpeg holder plate (C)
and start the no. 2 screws (7).
Tighten to the specified torque.
Montaggio staffe laterali
Premontare i tamponi destro (3) e sinistro (5) portandoli in battuta
sulla corrispettive staffe (4) e (6).
Posizionare la staffa destra (4) sulla piastra portapedana (B) e
impuntare le n.2 viti (7).
Serrare alla coppia indicata.
Posizionare la staffa sinistra (6) sulla piastra portapedana (C) e
impuntare con le n.2 viti (7).
Serrare alla coppia indicata.
8
ISTR 604 / 03
C
675
7
B
473
7
10 Nm ± 10%
10 Nm ± 10%
10 Nm ± 10%
10 Nm ± 10%
