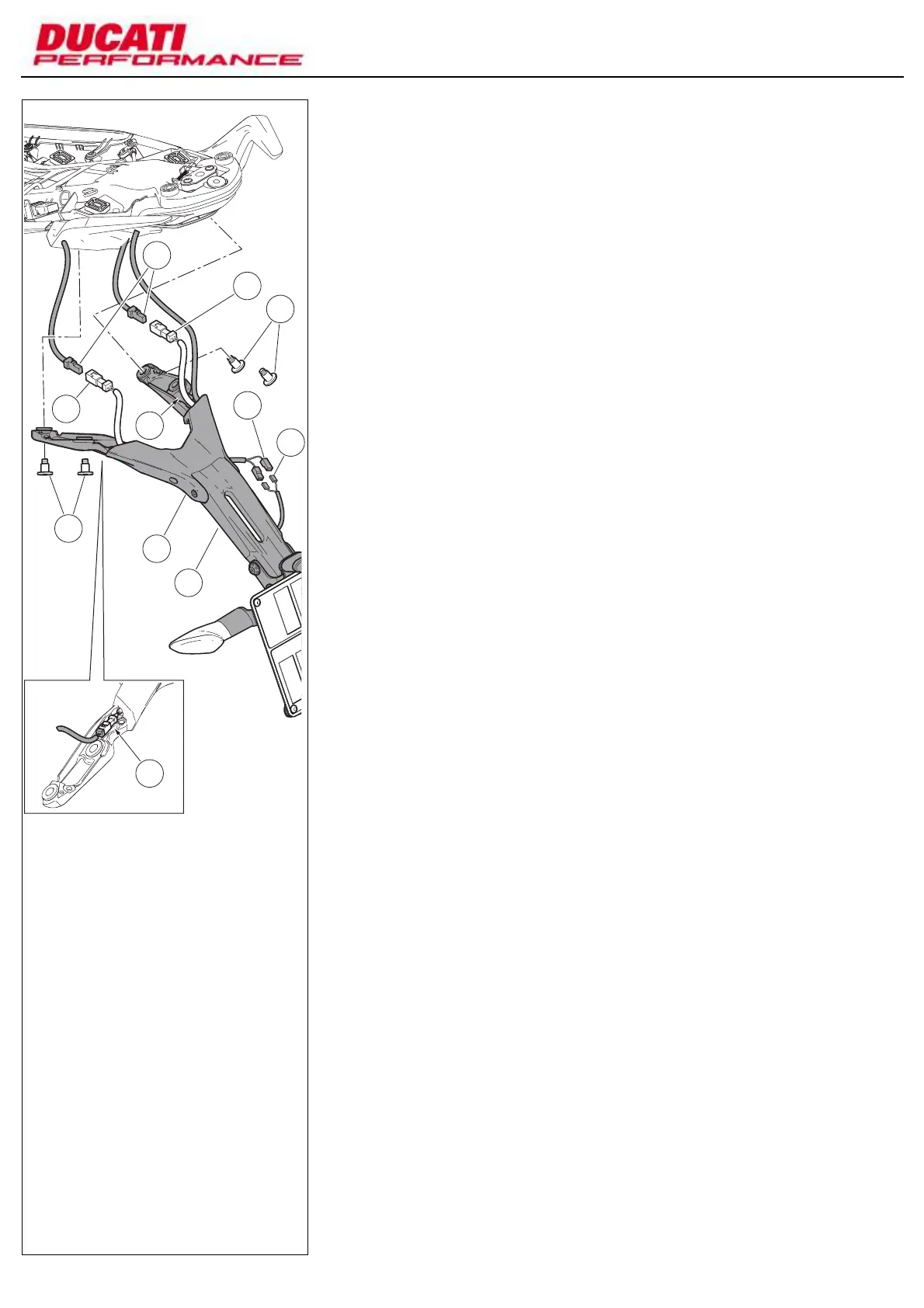

Route the number plate holder wiring (22)
inside number plate holder base (3) by
sliding it next to the RH turn indicator wiring
(N2), as shown in the figure.
Connect number plate light pin (18A) to the
number plate light wiring socket (22) and fix
it inside the number plate holder arm (5).
Connect the wiring sockets of the LH (M2)
and RH (N2) turn indicators to the pins of
the 2 extensions (21).
Position the just connected wirings in the
relevant seats (3A) and (3B).
Position the underseat number plate holder
unit by matching the holes and start 4
original screws (CC).
Gather the exceeding part of the cable
inside the rear subframe.
Tighten 4 screws (CC) to a torque of
8 Nm ± 10%.
Faça a cablagem da luz da matrícula (22)
passar dentro da base porta-matrícula (3),
fazendo-a correr ao lado da cablagem do
indicador direito (N2), como o mostrado na
figura.
Ligue a ficha (18B) da luz da matrícula à
tomada da cablagem da luz da matrícula (22)
e fixe-a dentro do braço porta-matrícula (5).
Ligue as tomadas das cablagens do
indicador esquerdo (M2) e direito (N2) às
fichas das n.2 extensões (21).
Posicione as cablagens apenas ligadas nas
específicas sedes (3A) e (3B).
Posicione o grupo do porta-matrícula
embaixo do assento, fazendo corresponder
as perfurações e introduza os n.4 parafusos
originais (CC).
Reúna todos os excessos de cabo dentro
do subchassi traseiro.
Aperte os n. 4 parafusos (CC) a um binário
de 8 Nm ± 10%.
