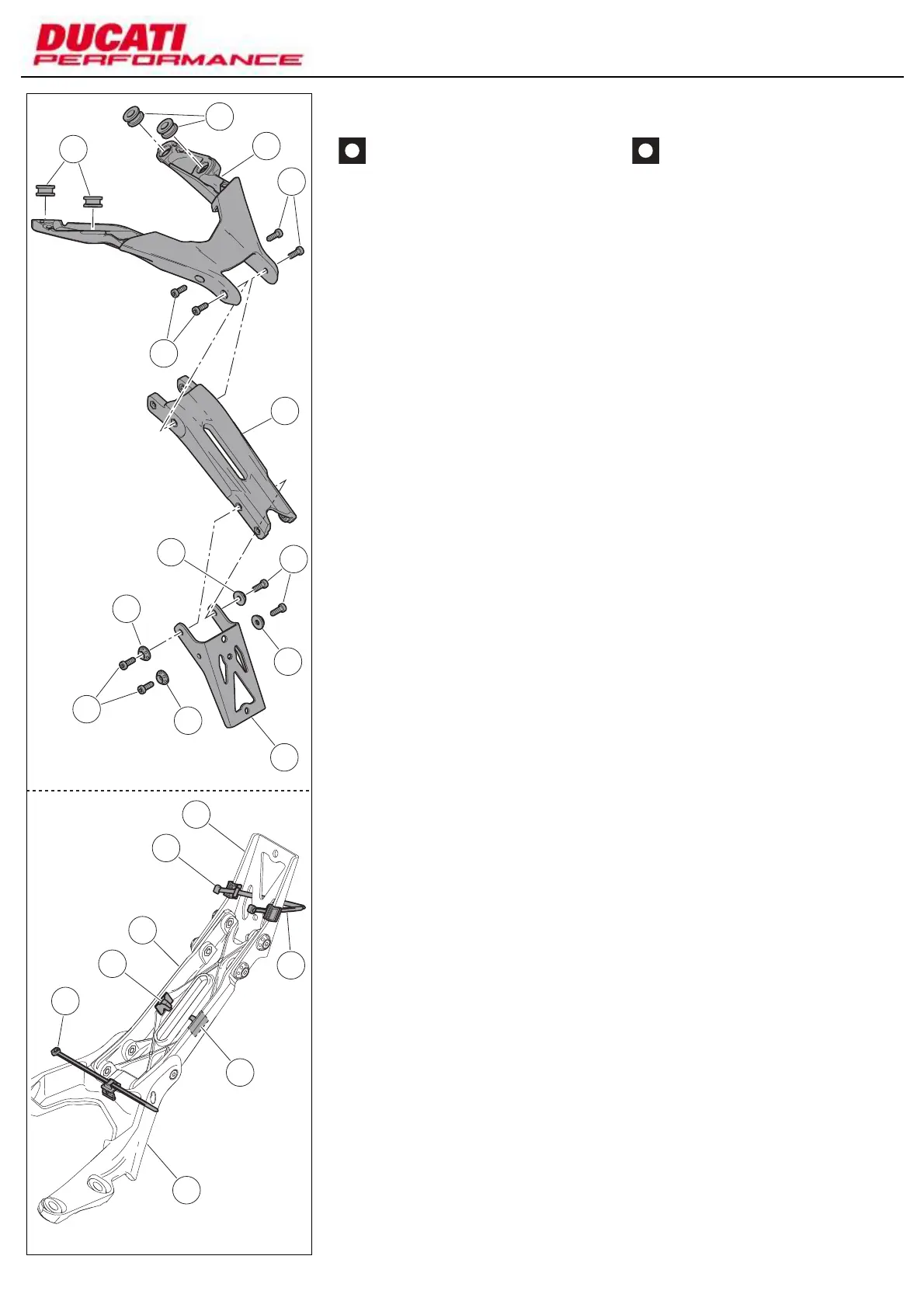

キット部品の取り付け
重要
取り付け前にすべての部品に汚れが
なく、完璧な状態であることを確認しま
す。
作業する部品の外側表面を傷つけないため
に、必要な予防措置を取ってください。
石鹸水を使用し、4 個のラバーをナンバー
プレートホルダーベース (3) に取り付け
ます。
ラバー (3) が裂けないよう注意してくだ
さい。
ナンバープレートホルダーアーム (5) を
ナンバープレートホルダーベース (3) の
穴に合わせて配置し、4 本のスクリュー
(2) を差し込みます。
4 本のスクリュー (2) を 10 Nm ± 10% の
トルクで締め付けます。
4 個のブッシュ (8) を 4 本のスクリュー
(2) に挿入します。
ロアブラケット (9) をナンバープレート
ホルダーアーム (5) の穴に合わせて配置
し、4 本のスクリュー (2) をブッシュ (8)
と一緒に差し込みます。
4 本のスクリュー (2) を 10 Nm ± 10% の
トルクで締め付けます。
図のように、ケーブルガイド (4) をナン
バープレートホルダーベース (3) に取り
付けます。
ケーブルストッパー (6) を取り付ける表
面をアルコールまたはその他の非油脂性洗
剤で清掃し、油脂分を取り除きます。
ケーブルストッパー (6) 下部からフィル
ムを取り外します。
図のように 2 個のケーブルストッパー (6)
をナンバープレートホルダーアーム (5)
を配置し、力強く押してシールを張り付け
ます。
図のように 2 個のクランプ (7) をロアブ
ラケット (9) に取り付けます。
1
1
2
3
5
8
8
9
7
7
6
3
9
6
4
5
8
8
2
2
2
Montaje componentes kit
Importante
Controlar, antes del montaje, que to-
dos los componentes se encuentren lim-
pios y en perfecto estado.
Adoptar todas las precauciones necesarias
para evitar daños en la superficie exterior de
los componentes donde se debe operar.
Montar las 4 gomas en la base porta-
matrícula (3) con agua y jabón.
Prestar atención a no dañar las gomas (3).
Posicionar el brazo porta-matrícula (5)
haciendo corresponder las perforaciones en
la base porta-matrícula (3) e introducir los 4
tornillos (2).
Ajustar los 4 tornillos (2) al par de apriete de
10 Nm ± 10%.
Introducir los 4 casquillos (8) en los 4
tornillos (2).
Posicionar el sostén inferior (9), haciendo
corresponder las perforaciones en el brazo
porta-matrícula (5) e introducir los 4 tornillos
(2) con casquillos (8).
Ajustar los 4 tornillos (2) al par de apriete de
10 Nm ± 10%.
Montar el pasacable (4) en la base porta-
matrícula (3), como indica la figura.
Limpiar y desengrasar la superficie donde
se deben aplicar los sujeta cables (6) con
alcohol u otro detergente no graso.
Quitar la película de la parte inferior de los
sujeta cables (6).
Posicionar los 2 sujeta cables (6) en el brazo
porta-matrícula (5) como indica la figura y
presionar con fuerza para que adhiera el
adhesivo.
Montar las 2 abrazaderas (7) en el sostén
inferior (9), como indica la figura.
