Cod. ISTR / コード番号 - 581
Pag. - ページ 10/16
ED./ 版 00

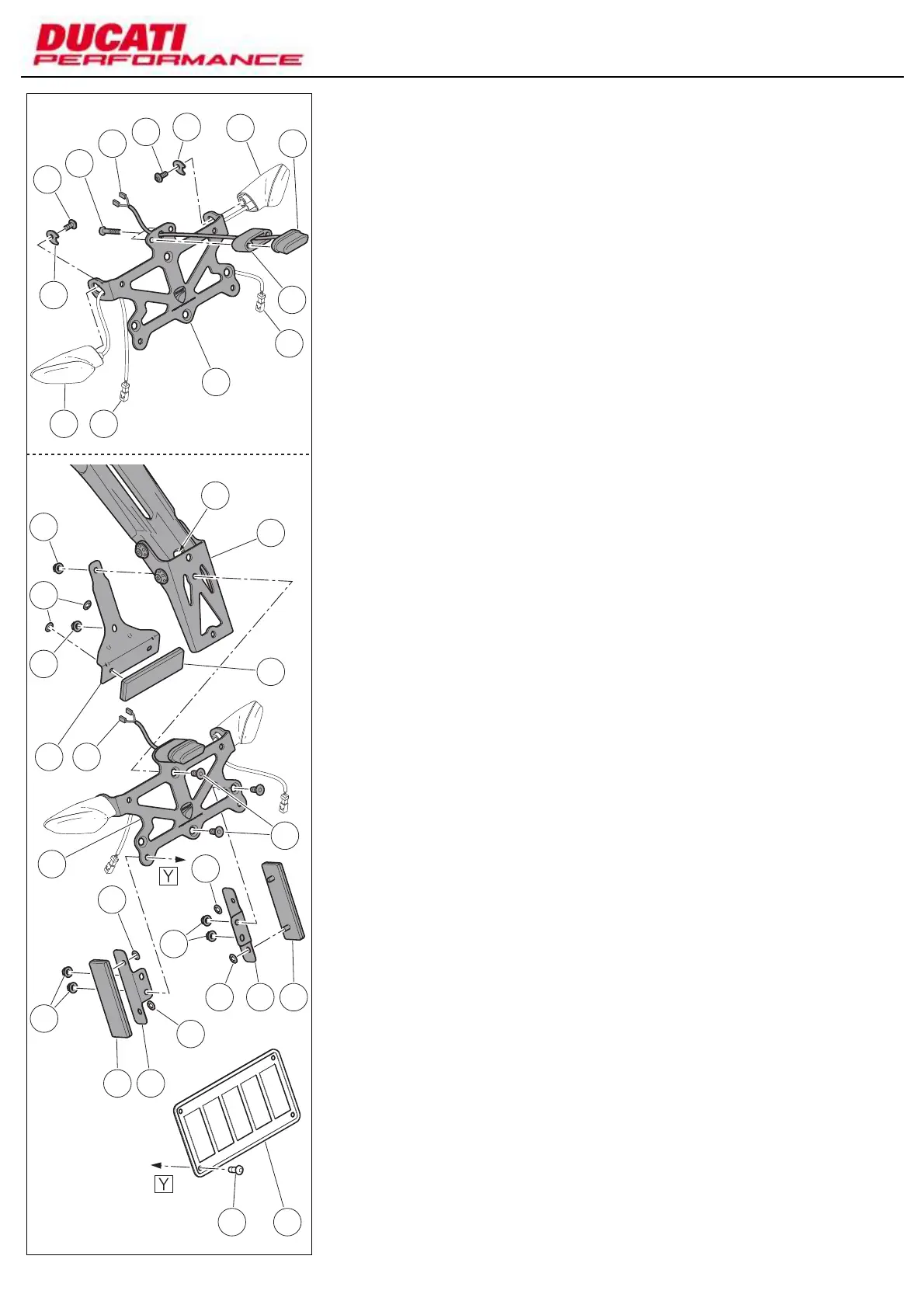

ナンバープレートホルダーフ
レームの取り付け (US バージョ
ン)
ナンバープレートランプ (18) の配線
(18A) をスペーサー (17) の内部にスライ
ドさせます。
配線 (18A) をナンバープレートホルダー
の所定の穴に通し、ナンバープレートホル
ダーフレーム (33) にスペーサー (17) お
よびナンバープレートランプ (18) を配置
します。2 本のスクリュー (15) を差し込
みます。
2 本のスクリュー (15) を 6 Nm ± 10% の
トルクで締め付けます。
配線 (M2) を所定の穴に通し、オリジナル
左ターンインジケーター (M1) をナンバー
プレートホルダーフレーム (33) に配置し
ます。反対側からプレー (12) を配置し、
スクリュー (13) をねじ込み、 3 Nm ± 10%
のトルクで締め付けてターンインジケー
ター (M1) を固定します。
オリジナル右ターンインジケーター (N1)
についても同様の作業を繰り返します。
センターリフレクター (24) を 2 個のクラ
ウンリング (11) で固定し、プレート (23)
に仮取り付けします。
2 個のサイドリフレクター (24) を 4 個の
クラウンリング (11) で固定し、2 個のサ
イド固定用プレート (25) に仮取り付けし
ます。
ナンバープレートランプの配線 (18A) を
穴 (5A) の内部にスライドさせます。
ナンバープレートホルダーフレームユニッ
ト (33) をロアブラケット (9) に配置し、
2 本のスクリュー (19) を差し込みます。
反対側からスクリューのネジ山に先ほど仮
取り付けしたセンターリフレクターユニッ
トを配置し、ナット (10) をねじ込み、10
Nm ± 10% のトルクで締め付けます。
あらかじめ仮取り付けしたサイドリフレク
ターユニットをナンバープレートホルダー
フレーム (33) の内側に配置します。この
時、穴を合わせ、上の穴に 2 本のスク
リュー (19) を差し込みます。
スクリュー (19) のネジ山に 2 本のナット
(10) をねじ込み、10 Nm ± 10% のトルク
で締め付けます。
ナンバープレート (V) をナンバープレー
トホルダーフレームユニット (33) に配置
し、4 本のオリジナルスクリュー (V1) を
差し込みます。内側から 4 本のナット
(10) をねじ込みます。
12
13
13
12
N1
17
18
15
18A
18A23
33
M1 M2
N2
9
24
24 25
5A
11
10
10
33
19
VV1
2511
11
10
10
24
11
11
Montaje plato porta-matrícula
(versión US)
Deslizar el cableado (18A) de la luz matrícula
(18) dentro del separador (17).
Posicionar en el soporte porta-matrícula (33)
el separador (17) y la luz matrícula (18),
haciendo pasar el cableado (18A) en el
específico orificio del porta-matrícula e
introducir los 2 tornillos (15).
Ajustar los 2 tornillos (15) al par de apriete
de 6 Nm ± 10%.
Posicionar el indicador izquierdo original
(M1) en el plato porta-matrícula (33),
haciendo pasar el cableado (M2) en el
específico orificio; del lado opuesto
posicionar la plaqueta (12) y fijar el indicador
(M1), atornillando y ajustando el tornillo (13)
al par de apriete de 3 Nm ± 10%.
Repetir la misma operación para fijar el
indicador de dirección derecho original (N1).
Pre-montar el catafaro central (24) en la
plaqueta (23) bloqueándolo con 2 anillos de
corona (11).
Pre-montar los 2 catafaros laterales (24) en
las 2 plaquetas de fijación laterales (25),
bloqueándolos con 4 anillos de corona (11).
Deslizar el cableado (18A) de la luz matrícula
dentro del ojal (5A).
Posicionar el grupo plato porta-matrícula
(33) en el sostén inferior (9) e introducir los
2 tornillos (19); del otro lado posicionar en la
rosca de los tornillos el grupo catafaro
central apenas pre-montado, atornillar y
ajustar las tuercas (10) al par de apriete de
10 Nm ± 10%.
Posicionar el grupo catafaros laterales pre-
montados anteriormente en el lado interno
del plato porta-matrícula (33) haciendo
corresponder las perforaciones e introducir
2 tornillos (19) en los orificios superiores.
Atornillar en las roscas de los tornillos (19) 2
tuercas (10) y ajustar al par de apriete de 10
Nm ± 10%.
Posicionar la matrícula (V) en el grupo plato
porta-matrícula (33), introducir los 4 tornillos
originales (V1) y del lado interior atornillar las
4 tuercas (10)
